Способ отображения положения объектов на моделях систем энергообеспечения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1815718
Автор: Федоров
Текст

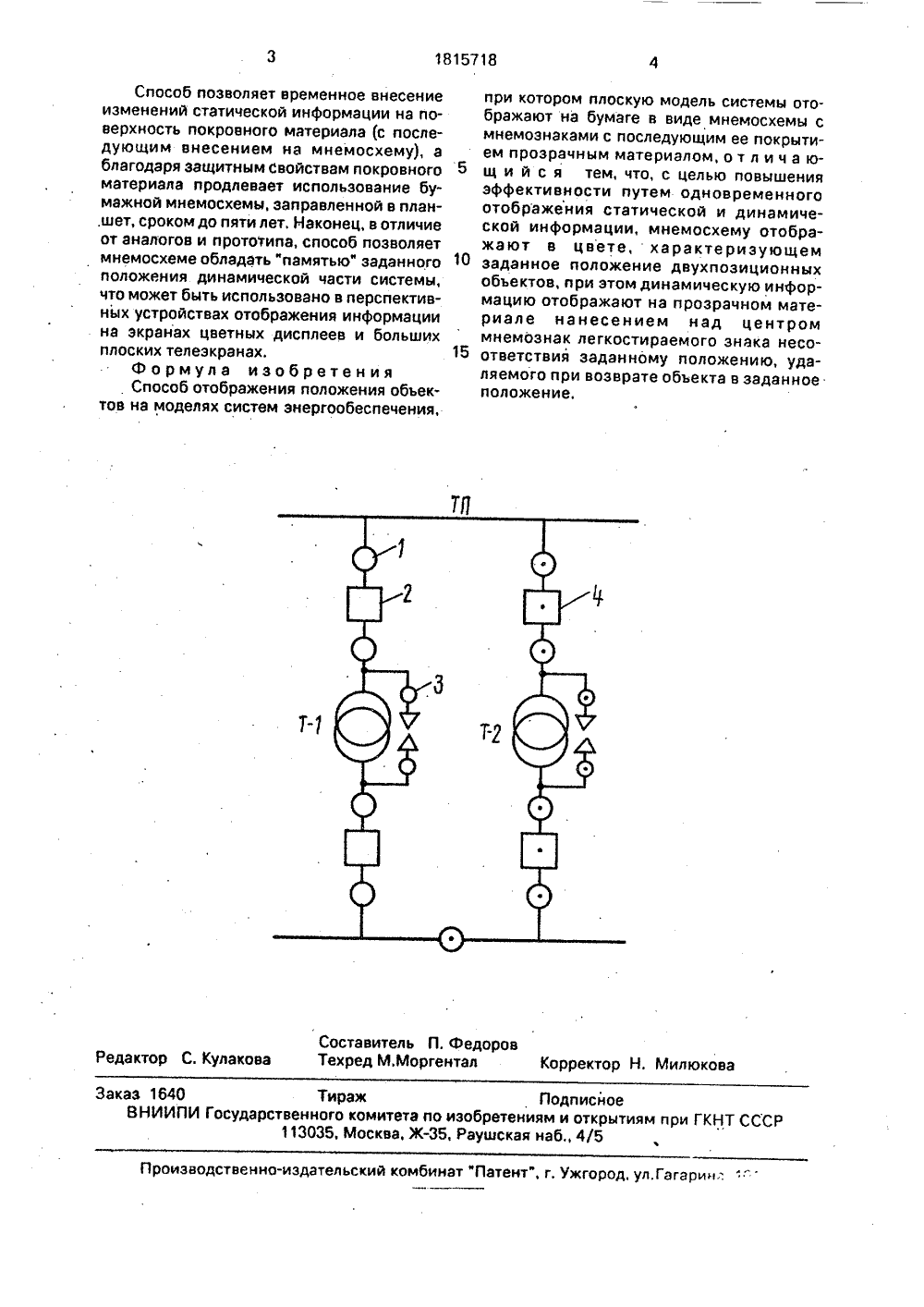

)5 Н 02 В 15/00 ОСУДАРСТВЕННОЕ ПАТЕНТНОЕДОМСТВО СССРОСПАТЕНТ СССР) няФу РЕТ И ВТ(54) СПОСОБ НИЯ ОБЪЕКТО ЭНЕРГООБЕСП (57) Использова состоянием об обеспечения. С честве модели планшета, где с ражается цвето ческая на по покровного мат 8е объединение "Стр юл. Втвен ля за нергов кауется ия от- нами- ного А. Осн ации и ия, М,вы диспетчеризации ромышленных систем Энергия, 1977.др. Техническая экской части станций и И, 1960. триче- Л,: ГЭ Изобретение относитконтроля за положением омах энергообеспечения и мменение в службахуправления электрическимравлическими сетями разлпромышленности.Целью изобретения яние эффективности путемотображения статическойинформации на плоской моявляемым способом утиливами. в о ся к средствам бъектов в систеожет найти приоперативногои,и пневмогидичных отраслей вляется повыше- одновременного и динамической дели системы затарными средстИзобретение иллюстрируется чертежом, где изображен фрагмент условно действующей модели системы электроснабжения, трансформаторная подстанция (ТП) с трансформаторами Ти Т, Модель ТП выполнена в виде мнемосхемы, что снизило трудоемкость компоновки иэображения схема за счет просвечивающейся координатной сетки. Динамическая часть ТП изображена мнемознаками (разъединители 1 - в форме круга, выключатели 2 - в форме(56) Соскин Э.и телемеханизэнергоснабженГрудинскиплуатация элеподстанций" М ОМУ СВИДЕТЕЛЬСТВ Ы 1815718 ОТОБРАЖЕНИЯ ПОЛОЖ В НА МОДЕЛЯХ СИСТ ЕЧЕНИЯние: средства контра ъектов в системах э ущность изобретения: пневмосхемы использ татическая информац м на самой схеме, а ди верхности прозрач ериала. 1 ил. квадрата, заземляющие ножи 3 - ф рме круга с заземлителем).На модели ТП в "память" заложена нормально раздельная работа трансформаторов Ти Т. Выполненная таким образом мнемосхема покрыта прозрачной пленкой (на фиг. воображаемой),На поверхности пленки отображено из- ф мененное состояние схемы, когда транс- ОЧ форматор Твыведен в ремонт, путем нанесения над центром мнемознаков дина- а мической части Тчернилами перьевой руч- ОО, . ки легкостираемой метки 4 - знака несоответствия заданному положению. Стиранием меток 4.салфеток любой элемент схемы приводится в заданное положение. Таким образам достигается цель изобретения.Использование изобретения эффективно простотой его осуществления, что особенно важно для объектов и систем промэнергетики, где применение сложных технических средств, как правило, недоступно и экономически не всегда оправда1815718 Составитель П. ФедоровТехред М.Моргентал Корректор Н. Милюкова едакт улаков аказ 1640 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 иэводственно-иэдательский комбинат "Патент", г, Ужгород, ул,Гагарин;. Способ позволяет временное внесение изменений статической информации на поверхность покровного материала (с последующим внесением на мнемосхему), а благодаря защитным свойствам покровного 5 материала продлевает использование бумажной мнемосхемы, заправленной в план,шет, сроком до пяти лет. Наконец, в отличие от аналогов и прототипа, способ позволяет мнемосхеме обладать "памятью" заданного 10 положения динамической части системы, что может быть использовано в перспективных устройствах отображения информации на экранах цветных дисплеев и больших плоских телеэкранах. 15Формула изобретенияСпособ отображения положения объектов на моделях систем энергообеспечения,при котором плоскую модель системы отображают на бумаге в виде мнемосхемы с мнемознаками с последующим ее покрытием прозрачным материалом, о т л и ч а ющ и й с я тем, что, с целью повышения эффективности путем одновременного отображения статической и динамической информации, мнемосхему отображают в цвете, характеризующем заданное положение двухпоэиционных объектов, при этом динамическую информацию отображают на прозрачном материале нанесением над центром мнемознак легкостираемого знака несоответствия заданному положению, удаляемого при возврате объекта в заданное положение.
СмотретьЗаявка
4953349, 06.06.1991
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "СТРЕЛА"
ФЕДОРОВ ПАВЕЛ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: H02B 15/00
Метки: моделях, объектов, отображения, положения, систем, энергообеспечения
Опубликовано: 15.05.1993
Код ссылки
<a href="https://patents.su/2-1815718-sposob-otobrazheniya-polozheniya-obektov-na-modelyakh-sistem-ehnergoobespecheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ отображения положения объектов на моделях систем энергообеспечения</a>
