Способ охлаждения функциональных элементов радиоэлектронной аппаратуры, расположенных на плате
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

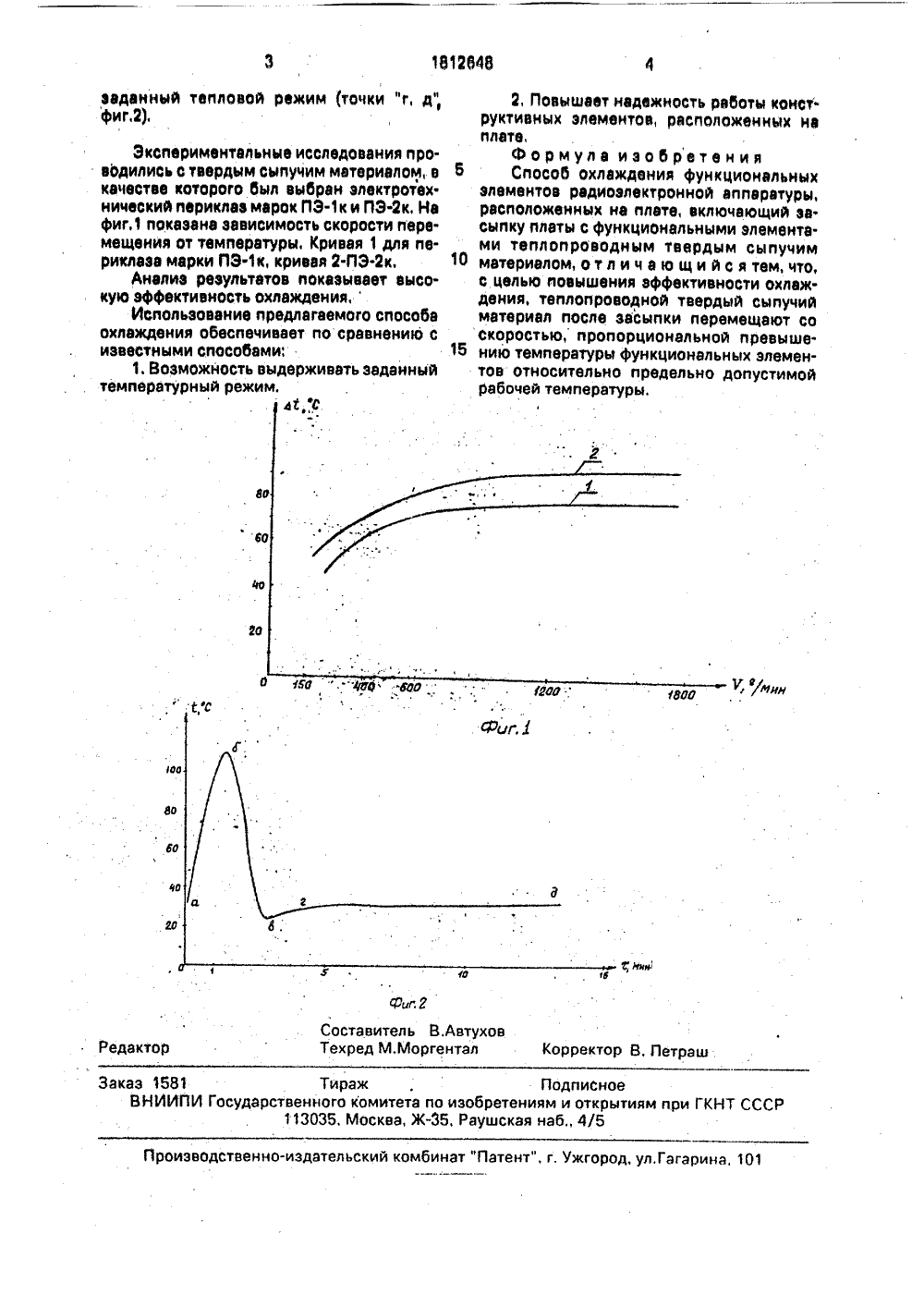

)5 ЕНТНО ГОСУДАРСТВЕННОЕ ВЕДОМСТВО СССР ГОСПАТЕНТ СССР) САНИЕ ИЗОБРЕТ(57) Обла относится элементо располож бретения; повышен хладагент ный сыпуч мещают с превышен сительно тем перату Ф,Игнать К 7/20,ФУНКЦИ- РАДИОАТУРЫ,При подаче напряжения питания элементы схемы начинают выделять тепло,температура в корпусе растет(точки э, б фиг,2), й срабатывает датчик температуры и сигнал поступает на регулятор температурного режима, на котором установлен предел темпе- -а ратуры и сигнал от регулятора поступает на (р устройство перемещения и расхода хладагента. Хладагент через подводящий канал поступает со скоростью, пропорциональной превышению охлаждаемых элементов относительно установленного предела, в по- Ь лость корпуса, где равномерно СО распределяется по всей поверхности платы, "смывая" и охлаждая на своем пути конструктивные элементы, а затем через отводящий канал поступает за пределы полости корпуса. Температура в полости корпуса снижается (точки б, в фиг,2) и устанавливает ТОРСКОМУ СВИДЕТЕЛЬСТ(54)СПОСОБ ОХЛАЖДЕНИЯОНАЛЬНЫХ ЭЛЕМЕНТОВЭЛЕКТРОННОЙ АППАРРАСПОЛОЖЕННЫХ НА ПЛАТЕ Изобретение относится к электротехнике, в частности к охлаждению конструктивных элементов, расположенных на платах радиоэлектронной аппаратуры.Целью изобретения является повышение эффективности теплообмена.На фиг.1 представлена зависимость скорости перемещения материала оттемпературы; на фиг.2 - тепловой режим,Предлагаемый способ охлаждения реализован в устройстве, известном из литературы, содержащем полость корпуса, где находятся плата с конструктивными элементами, выделяющими тепло, и датчик температуры, который через регулятор температурного режима управляет устройством перемещения и расхода хладагента, Полость корпуса соединена с объемом для хладагента подводящим и отводящим каналами,сть использования; изобретениек охлаждению конструктивных в радиоэлектронной аппаратуры, енных на платах, Сущность изозаключается в том, что с целью ия эффективности охлаждениякоторым является теплопроводий материал. после засыпки перео скоростью, пропорциональной ию температуры элементов отнопредельно допустимой рабочей/ У Щ Мни.16 иг Составитель В.АвтухТехред М.Моргентал рректор В, Пе еда ктор Заказ 1581 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж-З 5, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 заданный тепловой режим (точки "г, д",фиг.2). Экспериментальные исследования проводились с твердым сыпучим материалом, в качестве которого был выбран электротехнический периклаз марок ПЭк и П 3-2 к, На фиг.1 показана зависимость скорости перемещения от температуры, Кривая 1 для пе. риклаза марки ПЗк, кривая 2-П 3-2 к,Анализ результатов показывает высокую эффективность охлаждения.Использование предлагаемого способа охлаждения обеспечивает по сравнению с известными способами;1. Возможность выдерживать заданный температурный режим.1 С 2, Повышает надежность работы конструктивных элементов, расположенных наплате,Формула изобретения6 Способ охлаждения функциональныхэлементов радиоэлектронной аппаратуры,расположенных на лате, включающий засыпку платы с функциональными элементами теплопроводным твердым сыпучим10 материалом, о т л и ч а ю щ и й с я тем, что,с целью повышения эффективности охлаждения, теплопроводной твердый сыпучийматериал после засыпки перемещают соскоростью, пропорциональной превыше 15 нию температуры функциональных элементов относительно предельно допустимойрабочей температуры.
СмотретьЗаявка
4929851, 19.04.1991
ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО "ГЕОФИЗИКА"
АВТУХОВ ВАЛЕРИЙ ВЛАДИМИРОВИЧ, ГОЛОНОВ СЕРГЕЙ НИКОЛАЕВИЧ, ИГНАТЬЕВ ГЕННАДИЙ ФЕДОРОВИЧ, СЕМЕНОВ АЛЕКСАНДР ВИКТОРОВИЧ, ТИХОНОВ ВИКТОР ПЕТРОВИЧ
МПК / Метки
МПК: H05K 7/20
Метки: аппаратуры, охлаждения, плате, радиоэлектронной, расположенных, функциональных, элементов
Опубликовано: 30.04.1993
