Способ определения значений газодинамических параметров лопаточных и турбомашин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

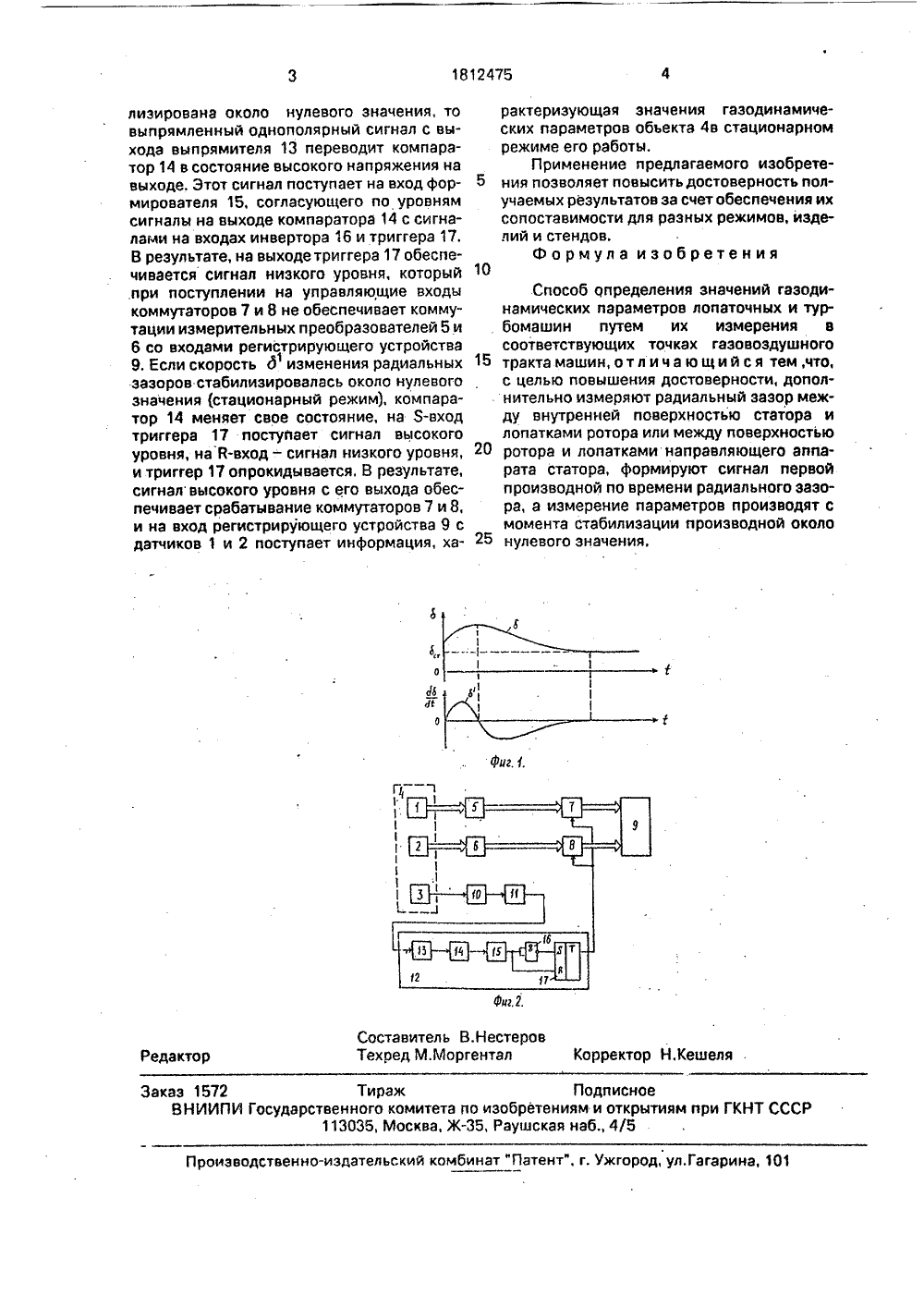

(5)5 ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ СВИДЕТЕЛ ЬСТ К АВТОРСКО ЧЕНИЙ ОВ ЛОический институтарский моторны естерова, В.М.Беледяновка авиационных гаей. М Транспорство СССР/00, 1983.ство СССР5/00, 1984. вигатено для раметоров и досточения делий,ллюст- .первойсхемаый спожит датчики 1,2 и 3, ратурц, давления и тановленные в соотъекта 4, подлежащеДатчики 1 и 2 тветствующие измеатели 5 и 6 к комму- которых подключены ющего устройства 9. Устройство содер соответственно, темп радиального зазора, у ветствующих точках о го идентификации. подключены через со рительные преобразо таторам 7 и 8, выходы ко входам регистриру(56) Кеба И,Б, Диагностизотурбинных двигател1980, с.53.Авторское свидетелМ 987443, кл. 6 01 М 15Авторское свидетелМ 1121594, кл,6 01 М 1 Изобретение относится к авиадлестроению и может быть испольэовидентификации газодинамических паров при испытаниях осевых компрестурбин газотурбинных двигателей,Цель изобре-ения - повышениеверности результатов за счет обеспих сопоставимости для разных изстендов и режимов.На фиг,1 представлены кривые, ирирующие изменения зазора и егопроизводной; на фиг,2 - структурнаяустройства, реализующего заявленнсоб.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ЗНА ГАЗОДИНАМИЧЕСКИХ ПАРАМЕТР ПАТОЧНЫХ И ТУРБОМАШИН(57) Использование; испытание лопаточных машин, Сущность; в процессе испытания лопаточной машины производится измерение величины радиального зазора между ротором и статором. Определяется величина первой производной по времени указанного зазора. После того, как величина производной стабилизируется, около нулевого значения производится измерение параметров машины. 2 ил,Выход датчика 3 радиального зазора через соответствующий измерительный преобразователь 10 подключен ко входу дифференцирующего устройства 11, выход которого подключен ко входу устройства 12 управления, а выход устройства управления 12 подключен к управляющим входам коммутаторов 7 и 8. Устройство управления СО 12 состоит иэ последовательно включенных - ф выпрямителя 13, компаратора 14, формиро-) вателя 15, выход которого через инвертор 16 ф подключен к 3-входу и напрямую- к Я-входу. триггера 17, выход которого является выхо- у дом устройства 12 управления,Устроистао работает следующим обра- тлл зом.щтатееПри изменении радиальных зазоров д информация с датчика 3 радиального зазора через измерительный преобразователь 10 поступает на вход дифференцирующего устройства 11, на выходе которого сигнал у 1характеризует скорость изменения радиальных зазоров, Если эта скорость не стаби1812475 10 Фа,2 Составитель В.НестеровРедактор Техред МЯоргентэл Корректор Н.Кешеля Заказ 1572 ВНИИПИ Г Тираж Подписноерственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 лизированэ около нулевого значения, то выпрямленный однополярный сигнал с выхода выпрямителя 13 переводит компаратор 14 в состояние высокого напряжения на выходе, Этот сигнал поступает на вход формирователя 15, согласующего по уровням сигналы на выходе компаратора 14 с сигналами на входах инвертора 16 и триггера 17. В результате, на выходе триггера 17 обеспечивается сигнал низкого уровня, который при поступлении на управляющие входы коммутаторов 7 и 8 не обеспечивает коммутации измерительных преобразователей 5 и 6 со входами регистрирующего устройства 9. Если скорость д изменения радиальных зазоров стабилизировалась около нулевого значения (стационарный режим), компаратор 14 меняет свое состояние, на Я-вход триггера 17 поступает сигнал высокого уровня, на й-вход - сигнал низкого уровня, и триггер 17 опрокидывается, В результате, сигнал высокого уровня с его выхода обеспечивает срабатывание коммутаторов 7 и 8, и на вход регистрирующего устройства 9 с датчиков 1 и 2 поступает информация, характеризующая значения газодинамическихих параметров объекта 4 в стационарном режиме его работы.Применение предлагаемого изобрете ния позволяет повысить достоверность получаемых результатов за счет обеспечения их сопоставимости для разных режимов, изделий и стендов.формула изобретения Способ определения значений газодинамических параметров лопаточных и турбомашин путем их измерения в соответствующих точках газовоздушного 15 тракта машин, о т л и ч а ю щ и й с я тем,что,с целью повышения достоверности, дополнительно измеряют радиальный зазор между внутренней поверхностью статора и лопатками ротора или между поверхностью 20 ротора и лопатками направляющего аппарата статора, формируют сигнал первой производной по времени радиального зазора, а измерение параметров производят с момента стабилизации производной около 25 нулевого значения.
СмотретьЗаявка
4815092, 05.03.1990
САМАРСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА, САМАРСКИЙ МОТОРНЫЙ ЗАВОД
НЕСТЕРОВ ВЛАДИМИР НИКОЛАЕВИЧ, НЕСТЕРОВА ИРИНА ГЕННАДЬЕВНА, БЕЛКИН ВИКТОР МИХАЙЛОВИЧ, ПИНЕС ВИКТОР НАУМОВИЧ, МЕДЯНОВ ЮРИЙ ИВАНОВИЧ
МПК / Метки
МПК: G01M 15/00
Метки: газодинамических, значений, лопаточных, параметров, турбомашин
Опубликовано: 30.04.1993
