Способ подключения газоразрядного счетчика
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 180714
Автор: Кораблев
Текст

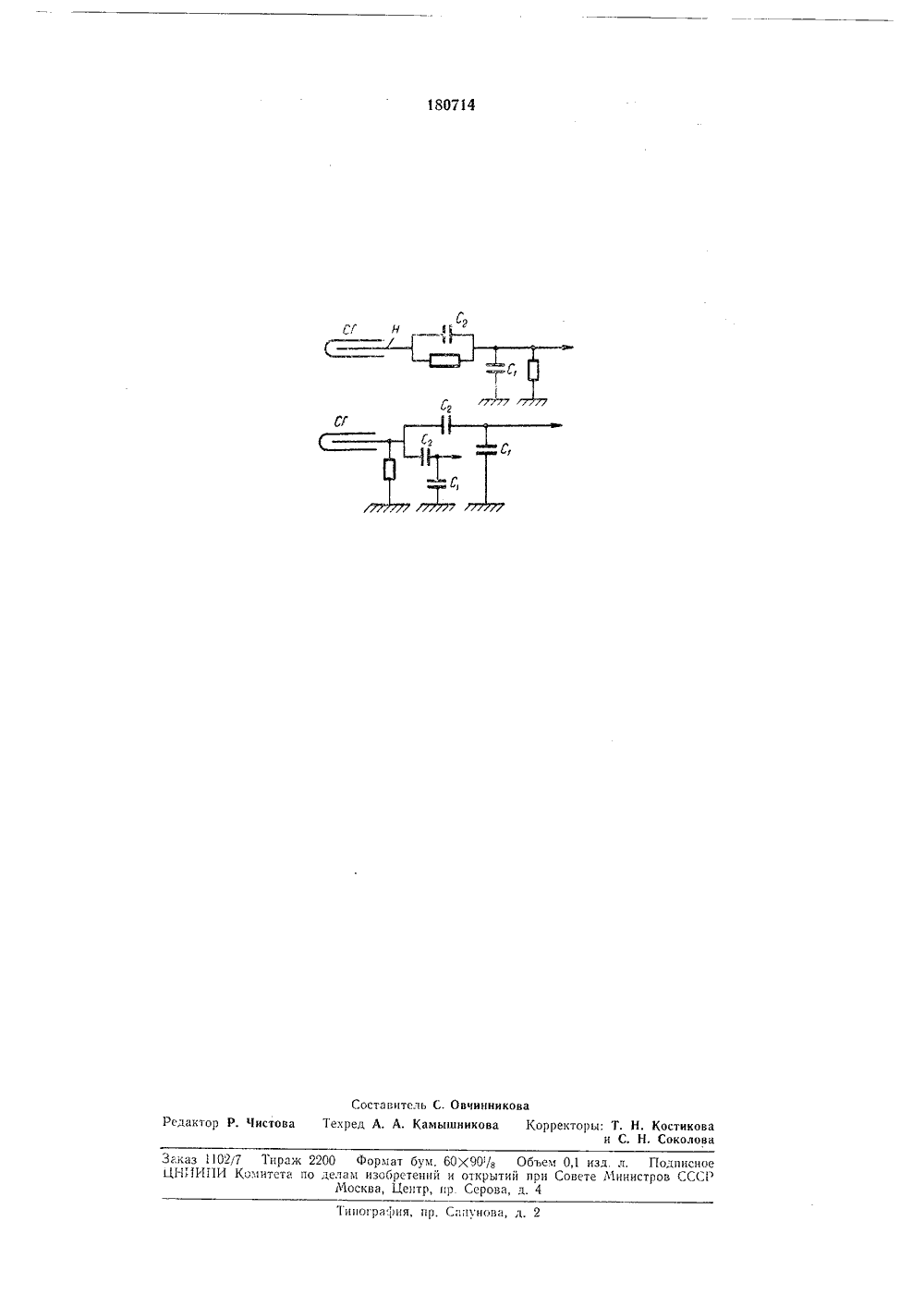

18 ОУ 4 Союз Советский Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 23,И 1.1956 (ЛЪ 555198/26-9) Кл. 21 т, 181 О 1 21 аг, 36/01 с присоединением заявкиПриоритет МПК Н 05 д Н 03 с УДК 621 387.424(088 8)Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано 26.111.1966. Бюллетень8Дата опубликования описания 16 Х.1966 Авторизобретения Л, Н, КО 1)аблев Заявитель СПОСОБ ПОДКЛЮЧЕНИЯ 1 АЗОРАЗРЯДНОГОС Ч Е 1 Ч И КА уменьшается, соответственно увеличивается сопротивление нагрузки и облегчается режим работы счетчика.Во мцопгх случаях использования счетчи ков Гейгера-Мюллера один и тот же счетчик(или группу их) бывает необходимо включить одновременно в несколько разных каналов установки, причем эти каналы не должны быть связаны между собой, Включив между 10 питьо счетчика СГ и всеми кабелямц небольцпе разделительные конденсаторы С., амплитуду импульсов на ьсех шлангах сохрац 5 пот без изменения. Сцосоо подкл 101 ецця Газо)азР 51 дцОГО счстц 11 ка к двум цл 11 нескольким рег 1 стр 1 ру 10- щцм устройствам, основанный на использова ниц эффекта возникновения персцацряжец.цых импульсов, от,гикаюи(пйсл тем, что, с целью облегчения режима работы счетчика и упрощения конструкции регистрирующего устройства, каждое регистрирующее устрой ство подключают к счетчику через емкостцыйделитель с затуханием не менее 10, образованць й паразитнсй емкостьцо схемы ц разд;- лительньм конденсатором ълл 01 емкости (црцмсрцо 5 - 10 114). Известный способ подключения газоразрядного счетчика к двум или нескольким регистрирующим устройствам, основанный на использовании эффекта возникновения перенапряженных импульсов, характеризуется тем, что когда сопротивление нагрузки счетчика велико, амплитуда импульсов на его нити значительно превышает величину перенапряжения.С целью облегчения режима работы счетчика и упрощения конструкции регистрирующего устройства, предлагается каждое регистрирующее устройство подключать к счетчику через емкостный делитель с затуханием не менее 10, образованный паразитцой емкостью схемы и разделительным конденсатором малой емкости (цримерно 5 - 10 гф).На чертеже приведена схема для осуществления способа.Нить У газоразрядного счетчика СГ подключена к регистрирующему устройству (ца чертеже показано стрелкой) посредством кабеля, имеющего паразитную емкость С, схемы, через разделительный конденсатор емкости С 2. Паразитная емкость и разделительньй конденсатор образуют емкостный делитель С, - Се. Амплитуда импульсов в кабеле прц таком подключении не изменяется, цо поскольку емкость, цагружающая счстчик,Предмет изобретенияСоставитель С. ОвчинниковаРедактор Р. Чистова Текред А. А. Камышникова Корректоры: Т, Н, Костикова и С. Н. Соколова Заказ 11027 Тираж 2200 Формат бум. 60 Х 90/з Объем 0,1 изд. л. ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Центр, пр Серова, д. 4Типография, пр, Сапунова, д. 2
СмотретьЗаявка
555198
Л. Н. Кораблев
МПК / Метки
МПК: G01T 1/18, H01J 47/08
Метки: газоразрядного, подключения, счетчика
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-180714-sposob-podklyucheniya-gazorazryadnogo-schetchika.html" target="_blank" rel="follow" title="База патентов СССР">Способ подключения газоразрядного счетчика</a>
