Сигнализатор уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1806330
Авторы: Анциферов, Козеницкий
Текст

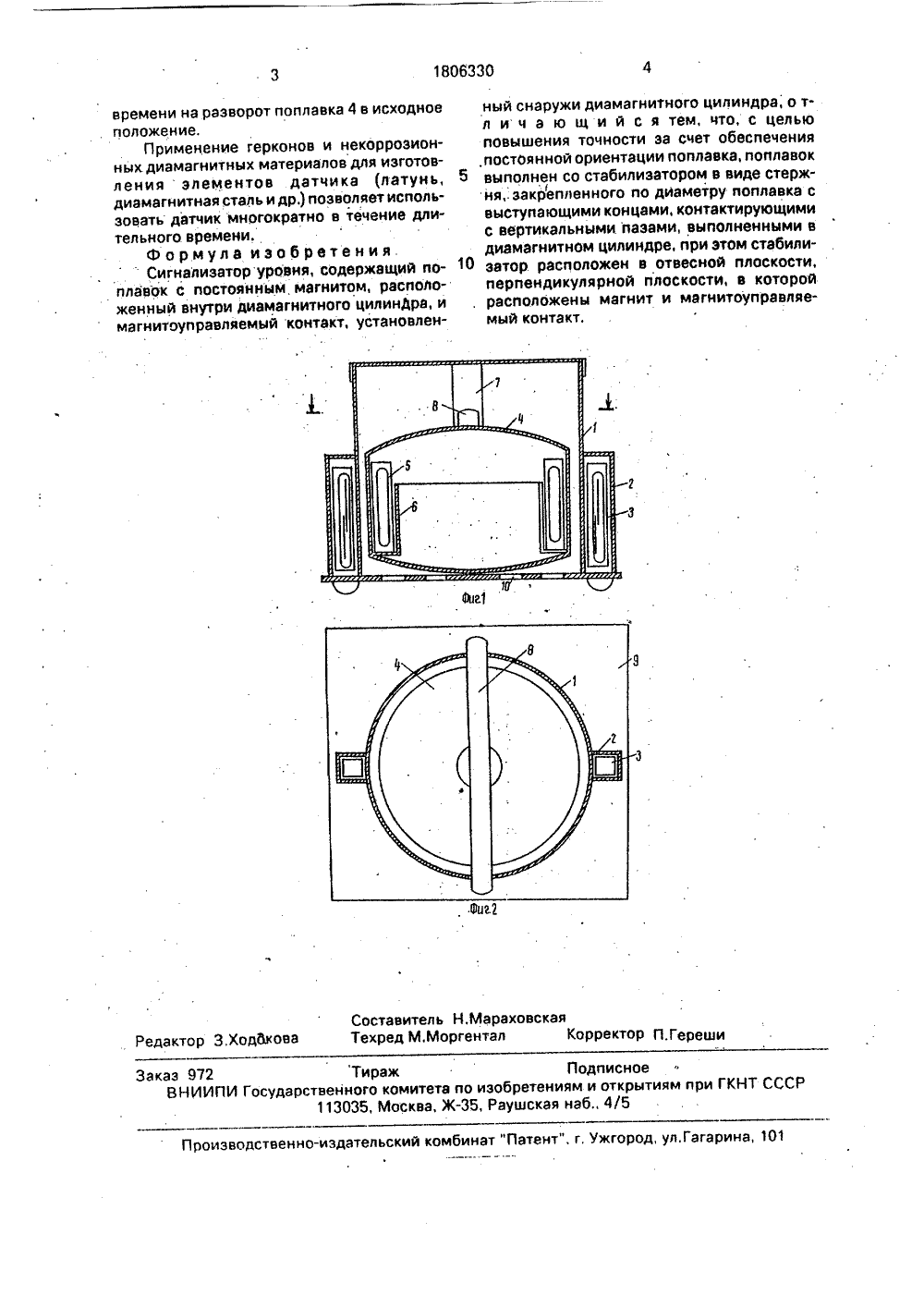

)5 ИЕ ЙЗОБРЕ ИЯ О К ПАТЕН носится спольэоуровня атор со- яемыми тает следующим обра бласти при- .пользованоровня жидтроиств м. Сигнализатор устанавливают в наиболее низких местах контролируемого помещения. До появления определенного уровня жидкости 1 МУК(герконы) 3 замкнуты, так как находятся пОд воздействием магнитного поля постоянных магнитов 5. В предлагаемом вариантесистема МУК - . постоянные магниты и система стабилизации поплавка: направляющие вырезы цилиндра - выступы стабилизатора поплавка расположены во взаимно перпендикулярных плоскостях относительно оси цилиндра, При затоплении помещения.вода через отверстия 10 в подставке 9 поступает в цилиндр 1, В процессе изменения уровня жидкости поплавок 4 перемещается вдоль цилиндра 1 по вертикали при строгой ориентации магнитной системы. Это приводитк размыканию МУК (герконов) 3 при достижении водой аварийного уровня беэ затрат ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОмстВО сссР(56) Авторское свидетельство СССРМ 539222, кл. 6 01 Г 23/12, 1975,(57) Использование; изобретение отк приборостроению и может быть ивано для сигнализации аварийногожидкости в помещении. Сигналиэдержит цилиндр с магнитоуправл Изобретение относится к оборостроения и может быть исдля сигнализации аварийного укости в помещении,Цель изобретения - повышение точности эа счет обеспечения постоянной ориентации поплавка,Изобретение поясняется фиг, 1 и 2.Сигнализатор содержит диамагнитный цилиндр 1 с карманами 2, в которых размещены магнитоуправляемые контакты (МУК) 3, например герконы. Внутри цилиндра 1 расположен поплавок 4 с постоянными магнитами 5, установленными в карманах 6. На диаметрально противоположных сторонах внутренней поверхности цилиндра 1 выполнены вертикальные направляющие вырезы 7, в которые входят выступы стабилизатора поплавка 8, Поплавок 4 сориентирован относительно цилиндра 1 так, что в зоне взаимодействия постоянные магниты 5 расположены против МУК 3. Цилиндр 1 установлен на подставке 9 с отверстиями 10,контактами, внутри которого расположен поплавок с постоянными магнитами, на диаметрально противоположных сторонах внутренней поверхности цилиндра выполнены вертикальные направляющие вырезы, в которые входят выступы стабилизатора поплавка. Поплавок сориентирован относительно цилиндра так, что в зоне взаимодействия постоянные магниты расположены против магнитоуправляемых контактов.В процессе изменения уровня жидкости в помещении поплавок перемещается вдоль цилиндра по направляющим вырезам, 2 ил,, .Фиа Составитель Н,МарвховскаяРедактор З,Ходбхова Техред М.Моргентал Корректор П Гере Заказ 972 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раушсхая наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 времени на разворот поплавка 4 в исходное положение.Применение герконов и некоррозионных диамагнитных материалов для изготовления элементов датчика (латунь, диамагнитная сталь и др,) позволяет использовать датчик многократно в течение длительногоо времени.Формула изобретения Сигнализатор уровня, содержащий поплавок с постоянным магнитом, расположенный внутри диамагнитного цилинДра, и магнитоуправляемый контакт, установленный снаружи диамагнитного цилиндра, о тл и ч а ю щ и й с я тем, что, с целью повышения точности за счет обеспечения .постоянной ориентации поплавка, поплавок 5 выполнен со стабилизатором в виде стержня,. закрепленного по диаметру поплавка с выступающими концами, контактирующими с вертикальными. пазами, выполненными в диамагнитном цилиндре, при этом стабили затор расположен в отвесной плоскости,перпендикулярной плоскости, в которой , расположены магнит и магнитоуправляемый контакт.
СмотретьЗаявка
4954248, 13.06.1991
И. З. Козеницкий и В, Ф, Анциферов, И. З. Козеницкий
КОЗЕНИЦКИЙ ИОСИФ ЗИНОВЬЕВИЧ, АНЦИФЕРОВ ВЛАДИМИР ФЕДОРОВИЧ
МПК / Метки
МПК: G01F 23/38
Метки: сигнализатор, уровня
Опубликовано: 30.03.1993
Код ссылки
<a href="https://patents.su/2-1806330-signalizator-urovnya.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор уровня</a>
Сигнализатор уровня жидкости
Номер патента: 1811588
Опубликовано: 23.04.1993
МПК: G01F 23/64
Метки: жидкости, сигнализатор, уровня
...5, поплавка 1 и. корпуса 4 контактного элемента 3 размещены параллельно, В кожухе 5 размещен винт- ограничитель 6, который фиксирует нижнее и верхнее положение поплавка 1. Контактный элемент 3 посредством контрольного ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ И 1811588 А кабеля 7 соединен с разъемом 8. Кожух 5, корпус контактного "элемента 4, поплавок 1 и винт 6 выполнены из немагнитного материала, Кожух 5 снабжен в верхней и нижней части отверстиями соответственно 9 и 10.Сигнализатор уровня работает следующим образом. Пока жидкости а резервуаре, в котором размещен сигнализатор, достаточно для нормальной работы эксплуатируемого устройства, поплавок 1 за счет архимедовой силы жидкости, поступающей через...
