Всасывающе-нагнетательное устройство для передвижения судов

Номер патента: 27563

Опубликовано: 31.08.1932

Автор: Амосов

МПК: F03H 5/00

Метки: водяного, воздушного, возникающей, движитель, изменении, использовании, направления, основанный, потока, реактивной, силы

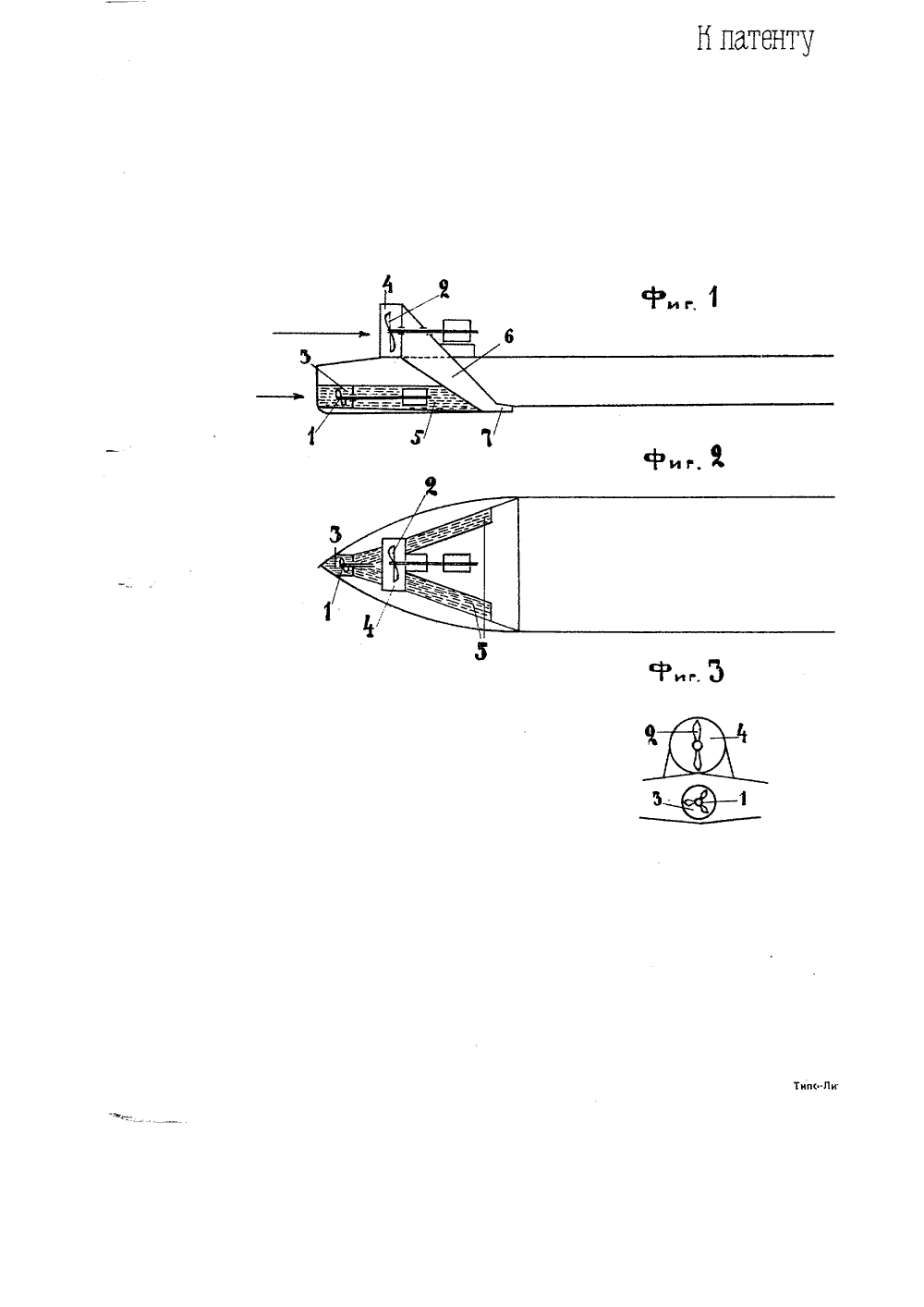

...отбрасываемой среды, Так какпри большом числе оборотов колеса движителя количество Выбрасываемой средык скорость движения ее может достигатьВ"сьма значительной Всличины, а плошадь рабочего давления 6 доволь.овелика, то благодаря этому предполагается получить тягу, -- боль)пу)О, чем угребного винта и пропеллера равногодиаметра, 1.цнрина рабочей части 6,с целью уменьшения лобового сопро=тыв; ения )1 ожет быть уменьшена и прито. без влияния на мощность движителя если ыр этом соответственно увеличить скорость воа)щения последнегот;к как для силь 1 тяги дВижителя имеетзнаяние не Величина площади упоркогодав. ения сама по себе, а величина этогоаав;ния нв един 1 Пу пловад).ОГ:)1 коайних положениях обода41111, 2 и Фг. -11 будет прОЯВ ся...

Номер патента: 1237766

Опубликовано: 15.06.1986

Авторы: Иванов, Лавриненко, Манакин, Чистяков

МПК: E21B 21/14, E21B 3/00

Метки: бурении, воздушно-водяной, жидкости, отделения, смеси

...лопастей шнека. Стекающая по канавкам 8вода собирается в резервуаре 9 длясбора воды,Над резервуаром 9 в корпусе 1 выполнены каналы 1 О, по которым частьвоздуха выходит в эатрубное пространства и эжектирует в поток отсепарированную воду иэ резервуара 9,поступающую к каналам 10 через соединительные отверстия 11.Предлагаемое устройство для отделения жидкости из воздушно-вадяной 45смеси работает следующим образом.На резьбу 2 корпуса 1 устанавливается шарашечное долото, при помощирезьбы 3 устройство соединяется с буровой штангой. В процессе бурения 50устройство находится непосредственноу забоя скважины. Воздушна-водянаясмесь через верхнее соединение 3 поступает во внутреннюю полость корпуса1. Небольшая часть воздушно-водяного 55потока,...

Номер патента: 364752

Опубликовано: 01.01.1973

Авторы: Авторы, Золотаревский, Ьнаи

МПК: F01P 9/04

Метки: воздушно-водяного, газомотокомпрессора, охлаждения

...управляемым клапаном 7, контур охлаждения наддувочного воздуха и устройство для подготовками,конденсата. Контур 15 охлаждения наддувочного воздуха, подаваемого турбонагнетателем 8, содержит теплообменник 9, воздухоохладитель 10 и водяной насос 11, а также камеру 12 для испарительного охлаждения наддувочного воздуха. В эту ка меру подается конденсат из бака 13 по команде установленного во впускном трубопроводе ГМК термореле 14, управляющего открытием вентиля 15.Устройство для подготовки конденсата со держит работающий на тепле выпускных газов испаритель 1 б, паросборник 17 и воздушный конденсатор 18, соединенный трубопроводом 19 подачи конденсата с баком 13.Вода в устройство для подготовки кон ЗО та подводится по трубопроводу 20,...

Номер патента: 785603

Опубликовано: 07.12.1980

Авторы: Кутепов, Прокопов

МПК: F24F 9/00

Метки: воздушно-водяная, завеса

...между водяными насадками 3 под одинаковым с водопроводом 1 углом, и водилом 6. Водопровод 1 и воздуховод 2 заглушены по торцам и снабжены штуцерами 7 и 8 для подвода воды и воздуха, а на конце водопровода 1 установлен поперечный сопловой водораспределитель 9, расположенный в зоне, ограниченной соплами водяной насадки 3, причем завеса дополнительно содержит баллон 10 с пожаротушащим составом, а пе- ред сопловь 1 м водораспределителем 9 расположена дополнительная сопловая насадка 11, подключенная к баллону 10.Воздушно-водяная завеса работает следующим образом.По ытуцеру 7 вода под давлением нагнетается в водопровод 1 и выходит через водяные сопловые насадки 3 в виде двух наклонных водяных завес, а через поперечный сопловой...
