Установка для повышения концентрации растворов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1794467
Автор: Адаменко
Текст

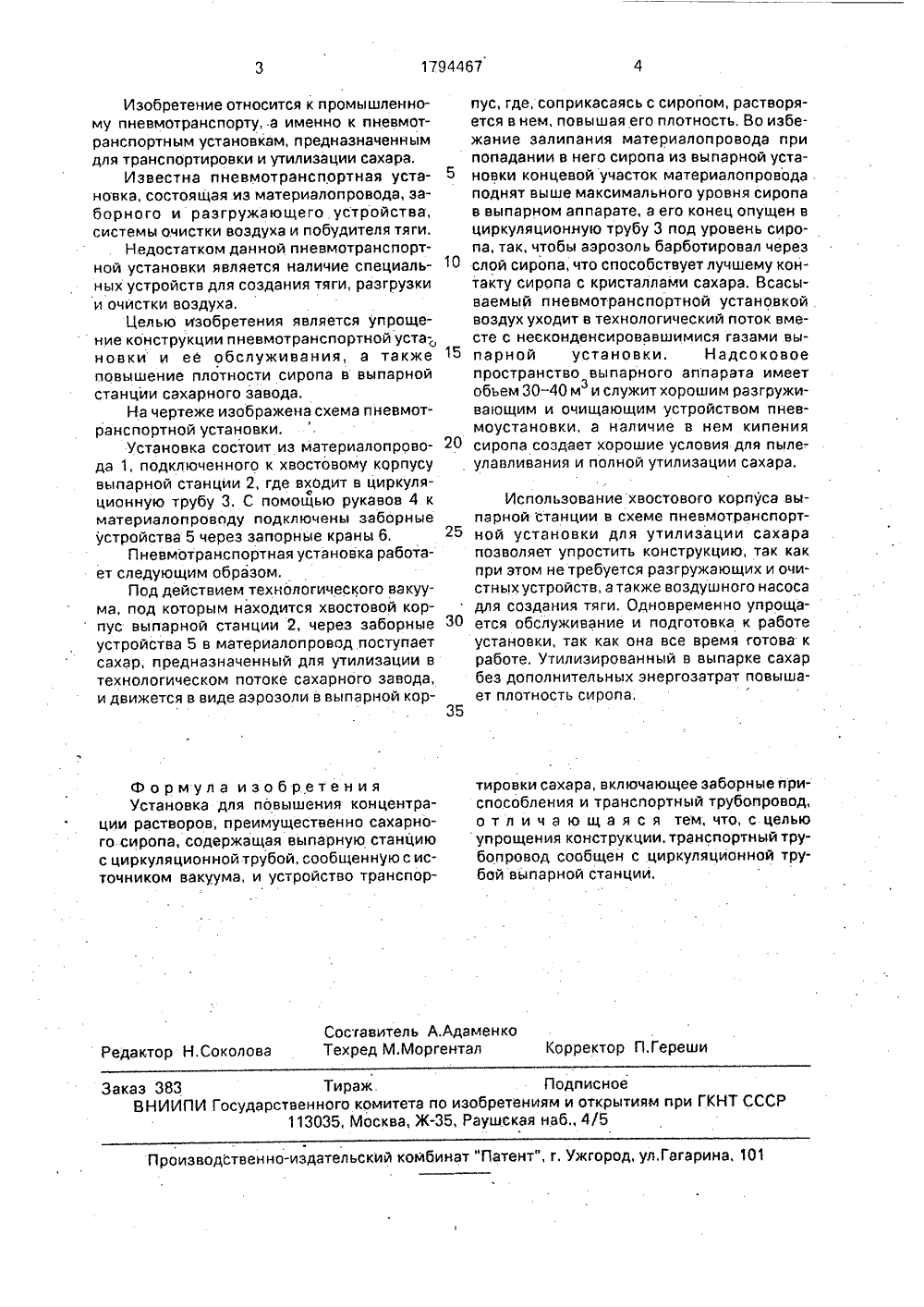

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 53/3 О 9/04, В 5)5 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л. ЬВ 6ха рн ы Й заводо и В.П.АдаменкоФ.А, Производство сахараищевая промышленность,(2 1) 4708175/11(54) УСТАНОВКА ДЛЯ ПОВЫШЕНИЯ КОНЦЕНТРАЦИИ РАСТВОРОВ(57) Использование: изобретение относится к промышленному пневмотранспорту. Сущность изобретения: установка содержит материалопровод 1, подключенный к станции 2, где входит в циркуляционную трубу 3. С помощью рукавов 4 к материалопроводу подключены заборные устройства 5 через запорные краны 6. 1 ил.1794467 Использование хвостового корпуса выпарной станции в схеме пневмотранспортной установки для утилизации сахара позволяет упростить конструкцию, так как при этом не требуется разгружающих и очистных устройств, а также воздушного насоса для создания тяги. Одновременно упрощается обслуживание и подготовка к работе установки, так как она все время готова к работе. Утилизированный в выпарке сахар без дополнительных энергозатрат повышает плотность сиропа,Формула изобретенияУстановка для повышения концентрации растворов, преимущественно сахарного сиропа, содержащая выпарную станцию с циркуляционной трубой, сообщенную с источником вакуума, и устройство транспорСоставитель А.АдаменкоТехред М.Моргентал Корректор П.Гереши Редактор Н.Соколова Заказ 383 Тираж. Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к промышленному пневмотранспорту, а именно к пневмотранспортным установкам, и редназначенн ымдля транспортировки и утилизации сахара,Известна пневмотранспортная установка, состоящая иэ материалопровода, заборного и разгружающего устройства,системы очистки воздуха и побудителя тяги.Недостатком данной пневмотранспортной установки является наличие специальных устройств для создания тяги, разгрузкии очистки воздуха,Целью изобретения является упрощение конструкции пневмотранспортной установки и ее обслуживания, а также 15повышение плотности сиропа в выпарнойстанции сахарного завода.На чертеже изображена схема пневмотранспортной установки.Установка состоит из материалопровода 1, подключенного к хвостовому корпусувыпарной станции 2, где входит в циркуляционную трубу 3, С помощью рукавов 4 кматериалопроводу подключены заборныеустройства 5 через запарные краны 6.Пневмотранспортная установка работает следующим образом,Под действием технологического вакуума, под которым находится хвостовой корпус выпарной станции 2, через заборные 30устройства 5 в материалопровод поступаетсахар, предназначенный для утилизации втехнологическом потоке сахарного завода,и движется в виде аэрозоли в выпарной кор 35 пус, где, соприкасаясь с сиропом, растворяется в нем, повышая его плотность, Во избежание залипания материалопровода при попадании в него сиропа иэ выпарной установки концевой участок материалопровода поднят выше максимального уровня сиропа в выпарном аппарате, а его конец опущен в циркуляционную трубу 3 под уровень сиропа, так, чтобы аэрозоль барботировал через слой сиропа, что способствует лучшему контакту сиропа с кристаллами сахара, Всасываемый пневмотранспортной установкой воздух уходит в технологический поток вместе с несконденсировавшимися газами выпарной установки. Надсоковое пространство выпарного аппарата имеет обьем 30-40 м и служит хорошим разгружизвающим и очищающим устройством пневмоустановки, а наличие в нем кипения сиропа создает хорошие условия для пыле- улавливания и полной утилизации сахара. тировки сахара, включающее заборные приспособления и транспортный трубопровод, о т л и ч а ю щ а я с я тем, что, с цельюупрощения конструкции, транспортный трубопровод сообщен с циркуляционной трубой выпарной станции.
СмотретьЗаявка
4708175, 11.04.1989
ЛУГАНСКИЙ САХАРНЫЙ ЗАВОД
АДАМЕНКО АНДРЕЙ ПРОКОФЬЕВИЧ, АДАМЕНКО ВАЛЕРИЙ ПРОКОФЬЕВИЧ
МПК / Метки
МПК: B01D 9/04, B65G 53/30
Метки: концентрации, повышения, растворов
Опубликовано: 15.02.1993
