Сумматор по модулю 2 на флюксоре
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

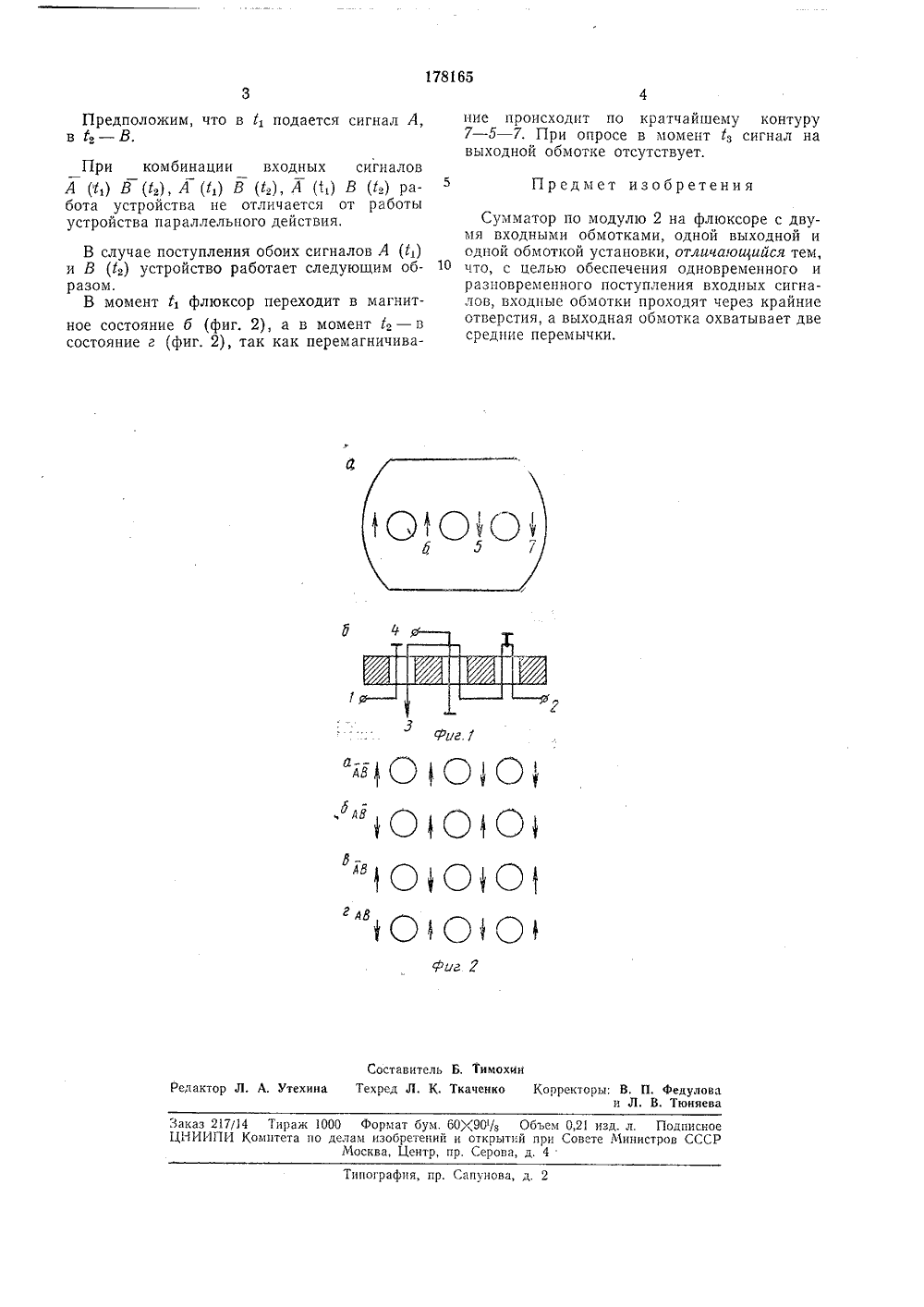

78165 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сома Соеетоиив Социалистически Ресоуолииисимое от авт. свидетельствааявлено 27.т 11,1964 ( 914222/26 Кл. 42 пт, 14 св с присоединением заявкиПриоритетОпубликовано 08.1.1966. Бюлле ЪПК Комитет ио делам аобретений и открытий при Совете Министров СССР.П.19 а опуоликования описания АГОР ПО М 2 НА фЛЮКСО одитдные одно ). Во нный сходИзвестны сумматоры по модулю 2 на флюксоре с двумя входными обмотками, одной выходной и одной обмоткой установки.Предлагаемое устройство отличается от известных тем, что входные обмотки проходят через крайние отверстия, а выходная обмотка охватывает две средние перемычки.Это позволяет использовать устройство при одновременном и разновременном поступлении входных сигналов,На фиг, 1 показан флюксор и расположение обмоток; на фиг. 2 - направление магнитных потоков в перемычках при различных сочетаниях входных сигналов.На обмотки 1 и 2 поступают входные сигналы А и В, с обмотки 3 снимается выходной сигнал, обмотка 4 служит для начальной установки флюксора.Сумматор может работать в устройствах параллельного и последовательного действия.В устройствах параллельного действия цикл работы состоит из двух тактов. Перед началом работы модулятор нах ся в исходном магнитном состоянии а (фи Во время первого такта 1, поступают вхо сигналы, устанавливающие флюксор в из четырех состояний а, б, в, г (фиг. 2 время второго такта импульс тока, пода в обмотку 4, устанавливает флюксор в и ное состояние. При отсутствии входных сигналов, т. е. прикомбинации АВ, магнитное состояние элемента в такте 1, не меняется (фиг. 2,а) и при последующем опросе в такте 12 (подача тока вобмотку 4) на выходноц обмотке сигнал отсутствует,Прц подаче ца вход сигналов АВ импульстока поступает только в обмотку 1, ц элементприходит в магнитное состояние б (фцг. 2).При опросе в такте 1 в, вследствие перемагничивания перемычки 5, ца выходе появляетсясигнал, После опроса флюксор снова приходит в исходное состояние.15 При комбинации сигналов АВ после первоготакта флюксор приходит в состояние в (фиг, 2)и прц опросе перемапшчцвается перемычка б,охваченная обмоткой 3, вследствие чего на выходе есть сигнал.20 Если сигналы А и В поданы одновременно,флюксор приходит в состояние г (фцг. 2). Направление потоков в перемычках б и 5 в первом такте не изменяется, так как ца каждуюперемычку воздействуют одновременно дваполя противоположного направления.При опросе средние перемычки це перемаг.нцчиваются, и сигнал на выходе отсутствует.В устройствах последовательного действияцикл работы состоит цз трех тактов: подачипервого входного сигнала в момент 1 подачивторого входного сигнала (г) ц опроса (1,).Заказ 217/14 Тираж 10ЦНИИПИ Комитета по Формат бум. 60 К 90/а Объем 0,2 изд. л. Подписное ам изобретений и открытий при Совете Министров СССР 1 осква, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, д. 2 Предположим, что в 1, подается сигнал А,в 1, - В. При комбинации входных сигналов А (1,) В (1,), А (1,) В (1,. ), А (1,) В (1 в) работа устройства не отличается от работы устройства параллельного действия,В случае поступления обоих сигналов А (1,) и В (1,) устройство работает следующим образом.В момент г 1 флюксор переходит в магнитное состояние б (фиг, 2), а в момент 1, - в состояние г (фиг. 2), так как перемагничивание происходит по кратчайшему контуру 7 - 5 - 7. При опросе в момент 1, сигнал на выходной обмотке отсутствует. 5 Предмет изобретения Сумматор по модулю 2 на флюксоре с двумя входными обмотками, одной выходной и одной обмоткой установки, отличающийся тем, 10 что, с целью обеспечения одновременного иразновременного поступления входных сигналов, входные обмотки проходят через крайние отверстия, а выходная обмотка охватывает две средние перемычки.
СмотретьЗаявка
914222
В. Л. Генкин, В. Б. Смирнов, плтгг БИЬ
МПК / Метки
МПК: H03K 19/166
Метки: модулю, сумматор, флюксоре
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-178165-summator-po-modulyu-2-na-flyuksore.html" target="_blank" rel="follow" title="База патентов СССР">Сумматор по модулю 2 на флюксоре</a>
