Мешалка для паровых котлов или аккумуляторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

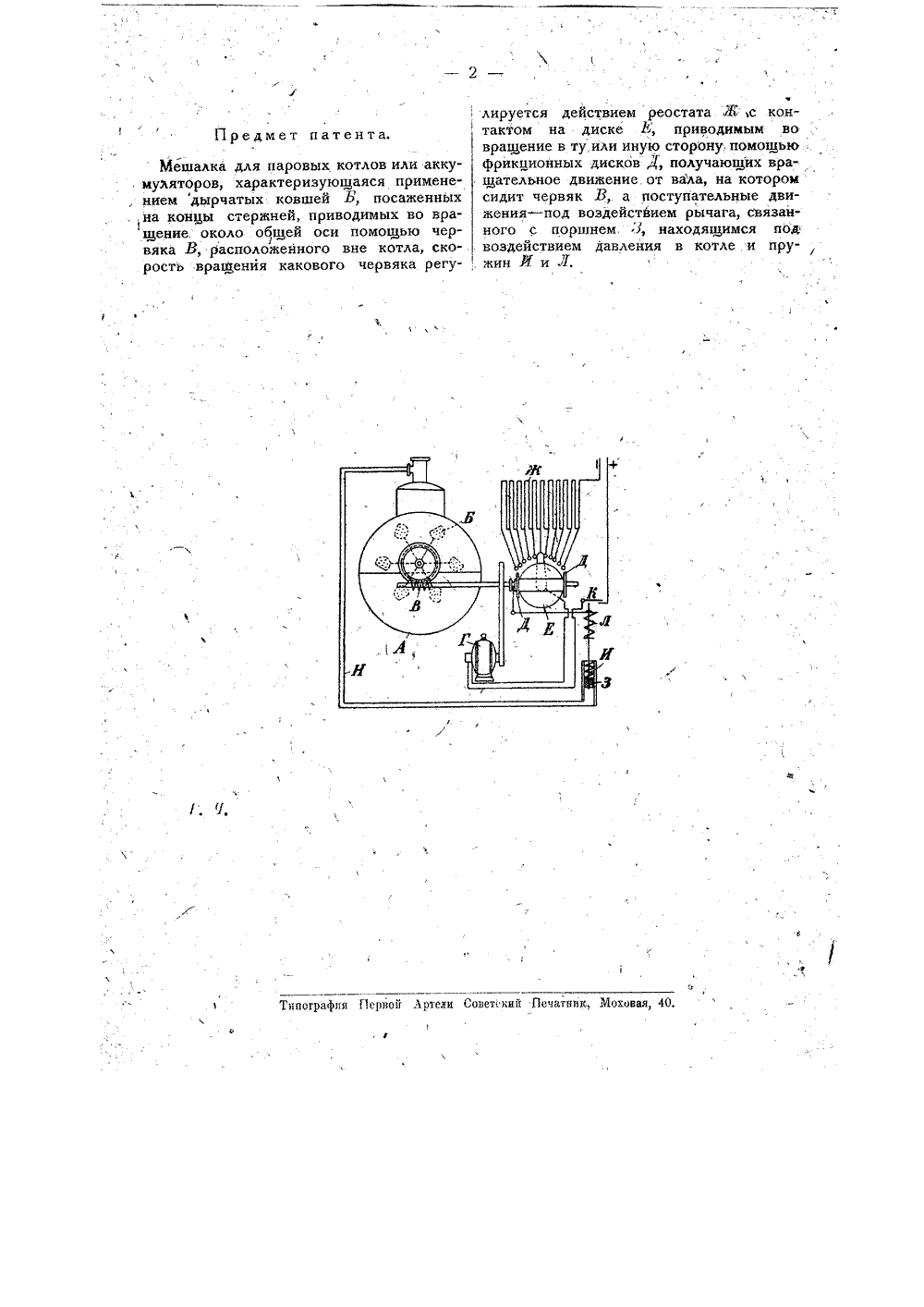

фопод воздеиствием рычага, связанного с поршнем 3. Поршень 3 движется в цилиндре, сообщающемся посредством трубки и с котлом,и находится под действием пружин И ЛПри увеличении расхода пара давление в котле падает, отчего поршЕнь 3 под давлением пружин Л опускается, увлекая за собою рычаг, соединенный с,дисками Д, которые при этом передвигаются вдоль оси вала вправо и поворачивают диск Е со щеткой по контактам реостата Л; сопротивление реостата уменьшается, и мотор, а следовательно, и Мешалка начинают вращаться быстрее, что должно усилить парообразование, При малом расходе пара происходит обратное явление: давление в котле повышается и выталки вает поршень 3,. вследствие чего с ди-ском Ю соприкасается второй диск Д, и , направление вращения диска Х меняется, отчего сопротивление реостата увеличивается, а мотор со всей системой вра, щается медленнее, чем замедляется паро-образование, В случае, если давление 1 пара все же превысит максимально допустимое, конец штока поршня размыкаетрубильник .К цепи электромотора, и ме" шалка перестает вращаться.С целью регулирования скорости вращения предлагаемой мешалки в зависи.мости от давления пара в котле, дырчатыековши ее насажены на концы етержней,приводимых вовращение около, общейоси червяком, расположенным вне котлаи вращающимся со скоростьЮ, регулируемой реостатом с контактом на диске,Последний приводится во вращение в туили ину 1 о сторону от фрикционны ди-сков на валу червяка, могущих пол чатьпоступательное движение. под,.воздействием рычага, связанного с" поршнемкоторый находится под действием давле 1,йия в котле и двух пружинНа чертеже схематически изображен котел, снабженный предлагаемой мешалкой,Внутри котла А помещены дырчатыековши .Б, посаженные на концы Стержней,приводимых во вращение околообщейоси червяком Л. Последний расположенвне котла на одном валу с фрикционымидисками д и получает вращательное движение от электромотора Р, скорость вращения которого регулируется реоста,том ж с контактом на диске Х, Последнийприводится во вращение в ту илиинуюсторону фракционными дисками Д, кото-рые могут поступательно перемещатьсяФ лов или аккумуляторов Н. Мурина, заявленномсвид,34213). 1930 года. Действие патентоктября .1930 года,Предмет патента.Мешалка для паровых котлов или аккумуляторов, характеризующаяся примене" нием дырчатых кОвшей Ь, посаженных на концы стержней, приводимых во вращение. около общей оси помощью червяка В, расположенного вне котла, скорость вращения какового червяка регу лируется действием реостата Ю с кон-тактом на диске Ь, приводимым во вращение в ту или иную сторону помощью фрикционных дисков Д, получающих вращательное движение. от вала, на котором сидит червяк В,. а постуйательные движения в п воздействием рычага, связанного с поршнем. 3, находящимся под . воздействием давления в котле и пру- , жин ЖиЛ;потрафня Первой Артели Советекий Печатник, Моховая, 40,
СмотретьЗаявка
34213, 20.10.1928
Мурин Н. Н, Прокофьев С. П
МПК / Метки
МПК: F22D 7/06
Метки: аккумуляторов, котлов, мешалка, паровых
Опубликовано: 31.10.1930
Код ссылки
<a href="https://patents.su/2-17529-meshalka-dlya-parovykh-kotlov-ili-akkumulyatorov.html" target="_blank" rel="follow" title="База патентов СССР">Мешалка для паровых котлов или аккумуляторов</a>
Устройство для подогревания питательной воды паровых котлов при посредстве ряда подогрева гелей, работающих паром различного давления
Номер патента: 13093
Опубликовано: 31.03.1930
МПК: F01K 7/40, F22D 1/28, F22D 1/34
Метки: воды, гелей, давления, котлов, паровых, паром, питательной, подогрева, подогревания, посредстве, работающих, различного, ряда
...и прогоняет через второй и третий поверхностные подогреватели б и 7 (2 и 3 ступень подогрега). Затем питательным насосом 8 через подогреватель топочными газами 9 вода нагнетается в котел 10, Из подогревателей 6 и 7 конденсат подводится к подогревателю со смешением 4 так, что вся вода в нем собирается и осгобождается от газа, Перед этим подогревателем включается целесообразно высоко расположенный водяной аккумулятор (дыхательный бак 11), предназначенный для принятия излишних количеств конденсата, если насос 3 нагнетает больше, чем насосы б и 8; этот резервуар может автоматически добавлять конденсат, если питание котла требует больше воды, чем конденсация доставляет в данный момент. Для этого бак 11 соединен посредством трубы...
Устройство для автоматического управления камерой, например, для стабилизации паром под давлением чулочных изделий из капрона
Номер патента: 95838
Опубликовано: 01.01.1953
Автор: Княжевский
МПК: D06C 7/00
Метки: давлением, камерой, капрона, например, паром, стабилизации, чулочных
...для их закрывания, Конечные зыключате,тг 26 и 26 монтировяны у ручек дверей и соединены с сигнальными лампочками 27, саун(ащими для ои;нализациги нал(ичия давления в камере или гголожетлия задвижек дверей. При цедостато гцсм давлении в камере для выключения того же электродвигате,7 я в устройстве применен редут(тор дазрения 28 с ко:-тактом, включенным в цепь питания электродвигателя.Для периодического включения и выклтс гения электродвигателей, приводящих во вращение вентилятор и распределительный кулачковьтй вал, ПОслсдниц соединен через шестсренчатуго гтередачу 29 с контактным кулачкозым валом 30, замыкающим контактное реле 31.Предмет изобретения1. Устройгстзс для автоматического управления камерой для стабидизацтли паром под...
Устройство для автоматического управления камерой для стабилизации паром под давлением чулочных изделий из капрона
Номер патента: 124415
Опубликовано: 01.01.1959
Авторы: Княжевский, Корнев, Устинов, Худяков
МПК: D06C 7/00
Метки: давлением, камерой, капрона, паром, стабилизации, чулочных
...и закрывания правой и левой двери 4 выполнен в виде приводимого во вращение электродьигателсм 18 винта 19, сообщающего возвратно-поступательное движение гайке 20, связанной с дверью посредством тяги 21,В исходном положении каретки 2 находятся вне камеры 1, правая дверь 4 открыта, левая. - закрыта, клапан,д для впуска в камеру пара закрыт, а клапаны б и 7 для выпуска пара из камеры и для продувки камеры воздухом открыты. После того как на формы 3 правои каретки будут надеты чулочные изделия, включают электродвигатель 16, который сообщает посредством редуктора 17 и зубчатого колеса 12 поступательное движение рейке 11, и связанная с последней правая каретка с чулочными изделиями вкатывается в камеру 1. В конце движения каретки рейка...
Двухленточный пресс для непрерывного изготовления древесно стружечных плит из древесных частиц со связующим, отверждаемым под воздействием давления и тепла
Номер патента: 1831425
Опубликовано: 30.07.1993
Авторы: Бернд, Карл-Хайкц
МПК: B27N 3/26
Метки: воздействием, давления, двухленточный, древесно, древесных, непрерывного, отверждаемым, плит, пресс, связующим, стружечных, тепла, частиц
...пресса, равной 15 м/мин,для прохождения участка 31 необходима 1,0 с.В местах 21, 22 (фиг.З), расположенных не на одной высоте, места, наиболее удаленные от вершины 25 входного зазора 15, должны отвечать условию. согласно которому время прохождения должно составлять 0,1 - 2 с, Если длительность контакта с нагретыми формовочными лентами слишком велика, осуществляется интенсивный прогрев мата и представленный на фиг.5 эффект может не достигаться.Ситуация во входном зазоре 15 иллюстрируются на .фиг.З. Мат 5 лишь на короткое время от 0,1 до 2 с оказывается в соприкосновении с ветвями 1, 2 формовочных лент 1, 2 и во входном зазоре 15 подвергается сильному сжатию, и в то время как передаваемое от ветвей 1, 2 тепло проникает лишь в...
Парораспределительный механизм для паровых машин прямого действия системы компаунд
Номер патента: 71206
Опубликовано: 01.01.1948
Автор: Постников
МПК: F01L 5/04
Метки: действия, компаунд, машин, механизм, паровых, парораспределительный, прямого, системы
...золотника в среднем мертвом положении; это достигается тем, что симметрично расположенные золотниковые диски выполнены с различными рабочими площадями.На фиг. 1 изображена схема паровой части водяного насоса с парораспределительным механизмом, на фиг. 2 - вторая возможная форма выполнения парораспределительного золотника.На фиг. 1 левый средний диск золотника имеет больший диаметр по сравнению с правым, а на фиг. 2 диаметр правого крайнего диска золотника больше левого крайнего диска,На фиг. 1 и 2 золотник изображен в среднем положении, при котором перекрыты парораспределительные каналы к паровым цилиндрам, В этом положении, поступающий из котла по каналу 3 свежий пар, оказывая давление на диск золотника большей площади (диск 7 на...
