Узловое соединение пространственной структурной конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

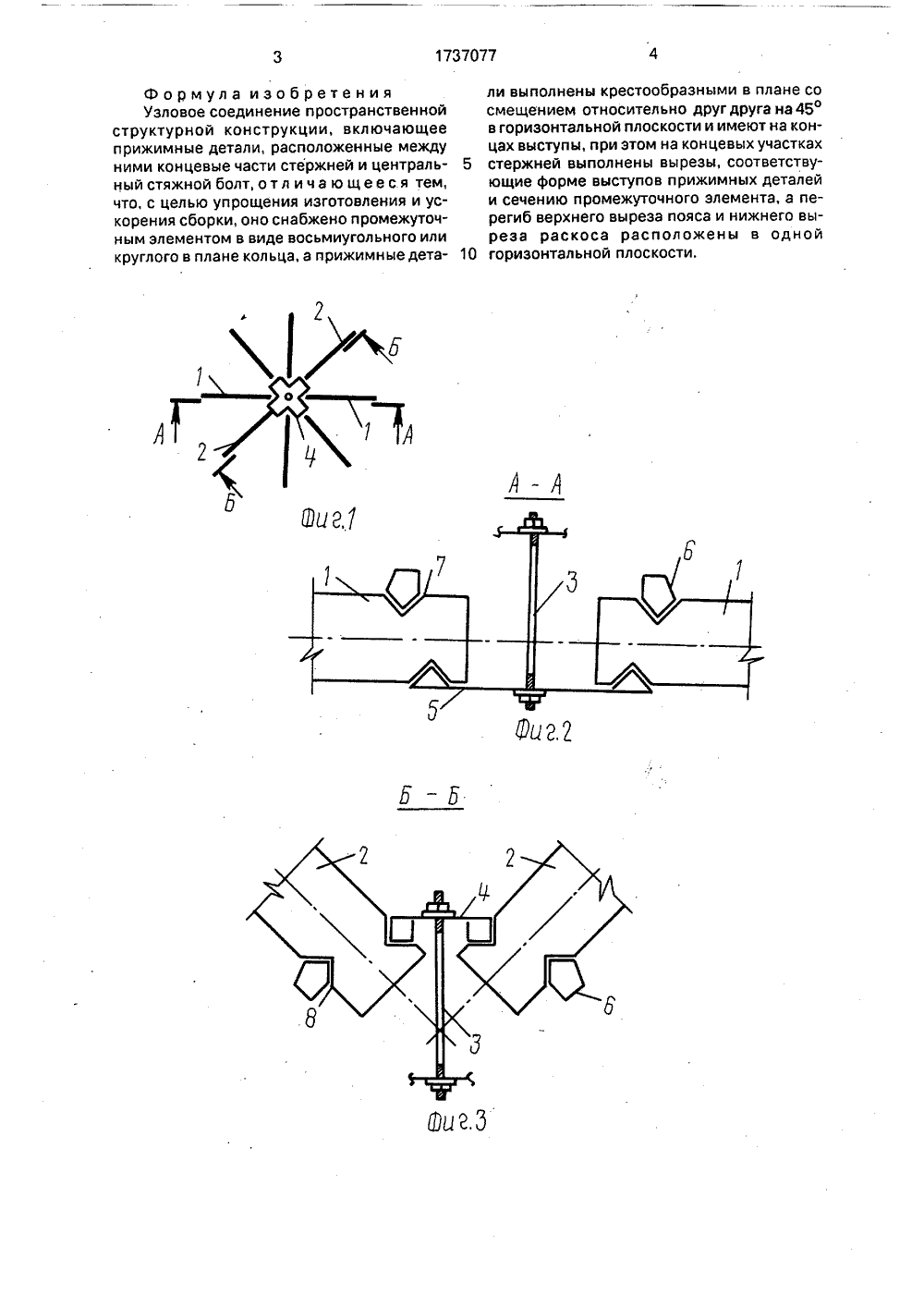

(51)5 Е 04 В 1/38 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Справочник проектировщика. Легкие конструкции одноэтажных производственных зданий,/Под ред. Е.Г.Кутухина и др, М.; СИ, 1988, с.91 - 93.Авторское свидетельство СССР М 1392220, кл. Е 04 В 1/58, 1987,(54) УЗЛОВОЕ СОЕДИНЕНИЕ ПРОСТРАНСТВЕННОЙОЙ СТРУКТУРНОЙ КОНСТРУКЦИИ(57) Изобретение относится к строительству и может быть использовано в пространственныхых структурных конструкциях. Цель Изобретение относится к строительству и может быть использовано в пространственных структурных конструкциях.Цель изобретения - упрощение изготовления и ускорение сборки.На фиг,1 представлен узел в плане; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг,1.Узловое соединение пространственной структурной конструкции включает концевые части стержней соединения - пояса 1 и раскосы 2, центральный стяжной болт 3, прижимные детали - верхнюю 4 и нижнюю 5, промежуточный элемент 6 в виде восьмиугольного или круглого в плане объемного кольца, Прижимные детали выполнены крестообразными в плане со смещением относительнодругдруга на 45 в горизонтальной плоскости и снабжены на концах выступаЖ 1737077 А 1 изобретения - упрощение изготовления и ускорение сборки. Узловое соединение включает пояса и раскосы стержней пространственной конструкции, центральный стяжной болт, прижимные детали, промежуточный элемент в виде восьмиугольного или круглого объемного кольца, Перегиб верхнего выреза пояса и перегиб нижнего выреза раскоса расположены в одной горизонтальной плоскости. Стержни пояса устанавливают концевыми частями на нижнюю прижимную деталь, объединяют промежуточным элементом, на который концевыми частями устанавливают стержни раскосов, закрывают верхней прижимной деталью и скрепляют узел центральным стяжным болтом. 3 ил,ми, форме которых соответствуют вырезы на концевых участках стержней, причем вырезы каждого стержня сдвинуты относительно друг друга по оси стержня, Перегиб 7 верхнего выреза пояса и перегиб 8 нижнего выреза раскоса расположены в одной горизонтальной плоскости.Узловое соединение выполняется следующим образом.Стержни пояса 1 устанавливаются нанижнюю прижимную деталь 5, объединяют промежуточным элементом 6 объемного кольца, устанавливают стержни раскосов 2.закрывают верхней деталью 4 и все соединяют центральным стяжным болтом 3. Данная сборка относится к нижнему узлу структурной конструкции. Верхний узел пространственной структурной конструкции собирается в обратном порядке.Формула изобретения Узловое соединение пространственной структурной конструкции, включающее прижимные детали, расположенные между ними концевые части стержней и центральный стяжной болт, отл ича ю щеес я тем, что, с целью упрощения изготовления и ускорения сборки, оно снабжено промежуточным элементом в виде восьмиугольного или круглого в плане кольца, а прижимные детали выполнены крестообразными в плане соосмещением относительно друг друга на 45 в горизонтальной плоскости и имеют на концах выступы, при этом на концевых участках 5 стержней выполнены вырезы, соответствующие форме выступов прижимных деталей и сечению промежуточного элемента, а перегиб верхнего выреза пояса и нижнего выреза раскоса расположены в одной 10 горизонтальной плоскости,
СмотретьЗаявка
4811869, 09.04.1990
Д. Б. Весте ль и П. Б. Рапопорт
ВЕСТЕЛЬ ДМИТРИЙ БОРИСОВИЧ, РАПОПОРТ ПАВЕЛ БОРИСОВИЧ
МПК / Метки
МПК: E04B 1/38
Метки: конструкции, пространственной, соединение, структурной, узловое
Опубликовано: 30.05.1992
Код ссылки
<a href="https://patents.su/2-1737077-uzlovoe-soedinenie-prostranstvennojj-strukturnojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Узловое соединение пространственной структурной конструкции</a>
