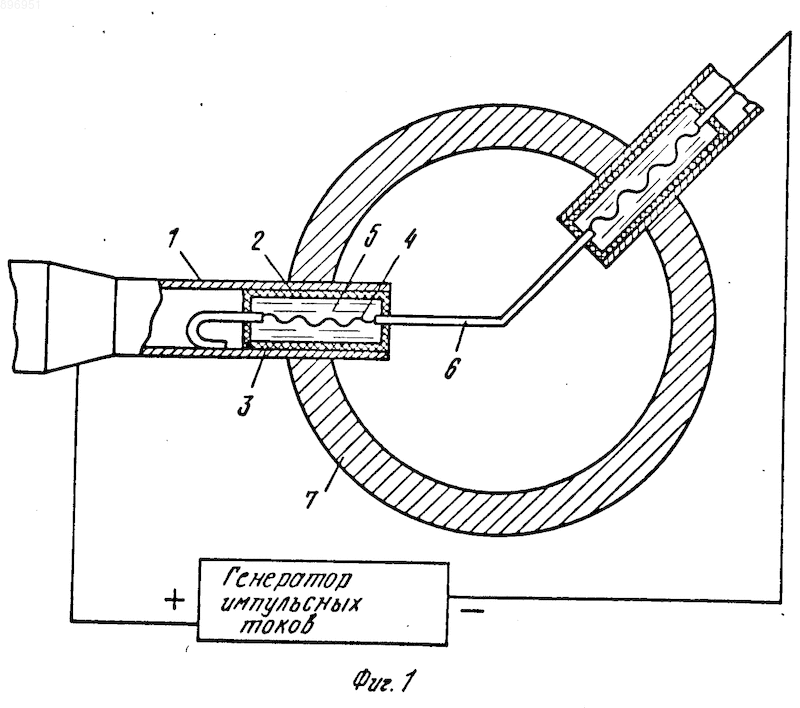

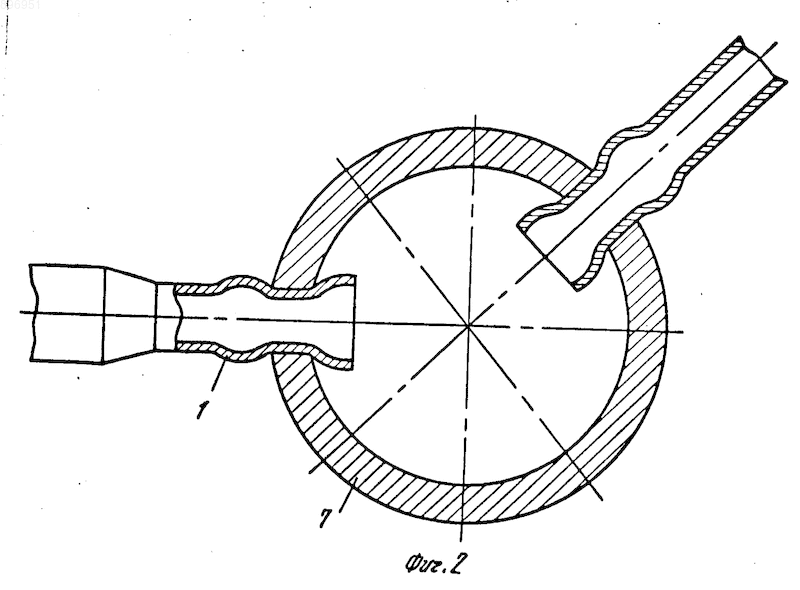

Способ соединения трубчатых стержней структурной конструкции с полым узловым элементом

Номер патента: 716528

Опубликовано: 15.02.1980

Автор: "пьер

МПК: E04B 1/38

Метки: соединения, узел, элементов

...была отрезана до ееокончательной формы, Соединительная детальимеет множество кронштейнов или выступов2, 3 4, 5, 6, к каждому из которых присоединены элемент фермы или связи. Центральныелинии (оси) кронштейнов пересечены в центресоединения, а наружный конец каждого плечаокончен плоской поверхностью, перпендикуляр.ной оси кронштейна,Трубчатый элемент фермы 7. соединен скронштейном 2 через переходную деталь 8, Эле.мент 7 йрйварен к переходной детзли 8 швом9, а переходная деталь, в свою очередь, прива.,рена к кронштейну 2 швом 1 О. Сварнбе-соединение 10 может быть получено посредствомзлектрошлаковой сварки, т.е, путем частично.го окружения кромки водоохлаждаемой рубашкой, содержащей свариваемый материзл, когдаон залит в канавку или кромку...

Номер патента: 390729

Опубликовано: 01.01.1973

Авторы: Иностранцы, Хьюберт

МПК: E04B 1/58

Метки: соединение, узловое, элементов

...объединенными центрально расположенным болтом, К соединительным элементам прикреплены наклонные трубчатыестержни. Такое соединение с,ожпо В монтаже, требуст одновременной установки всехсоединяемых стеркней и их обжатия соединительными элементами.В предлагемом узловом соедипснии концы трубчатых .стержней, зажатые между соединительными элементами, снабжены наконечниками с кольцевыми гофрами, размещенными в кольцевых канавках стенок радиальнонаправленных каналов, выпол(вениных в соединительных элементах, а наклонные трубчатыестержни прикреплены к последним посредством концевых наконечников со штифта ми,шарнирно закрепленными в ребрах, выиолненных (иа поверхности этих элементов, Это обеспечивает удобство монтажа узлоВого соединения.На...

Номер патента: 479858

Опубликовано: 05.08.1975

Авторы: Замалиев, Насыбуллина, Хисамов

МПК: E04B 1/58

Метки: систем, соединение, стержневых, узловое, элементов

...их элемент, не обеспечивается необходимая жесткость соединения степеней, что ведет к изменению формы поверхности сооружения и раннему разрушению от потери устойчивости всего пространственного каркаса.Цель изобретения - повышение жесткости узлового соединения и увеличение технологичности изготовления и монтака элементов стержневых систем. Для этого крепежное приспособление выполнено составным из сближаемых клиньев, жестко закусывающих концы стержней.Достоинствами узлового соединения является сборно-разборность, компактность, жесткость крепления стержней, возможность применения для стержней тонкостенного проката с толщиной стенки 3 мм и менее. В перспективе конструкция узлового соединения может найти применение в конструкциях из...

Номер патента: 620564

Опубликовано: 25.08.1978

Авторы: Агафонкин, Харитонов, Хисамов

МПК: E04B 1/58

Метки: системы, соединение, стержневой, узловое, элементов

...игается тем,что.в узловом элементов стьржневой системы, включающем крепежные болты, стержни с взаимно. перпендикулярно расположенными через один плоскими наконечниками, защемленными между полками сходящихся углами к центру узла уголковых косынок, к каждой косынке в плоскости стержней с заземленными наконечниками жестко прикреплены наконечники промежуточных стержней, а контактирующие поверхности защемленных наконечников и косынок выполнены гофрированными.На фиг.1 изображено предлагаемое узловое соединение, общий вид на фиг.2 - то же, вид.сверху.В узловом соединении плоские концы 1,2 смежных стержней, например трубчатых, расположены во взаимно.перпендикулярных плоскостях. Отпрес;сованные по профилю 3 уголковых косынок 4 концы стержней...

Номер патента: 625006

Опубликовано: 25.09.1978

Автор: Колесников

МПК: E04B 1/58

Метки: конструкции, ограждения, пространственной, соединение, узловое, элементов

...усеченной пирамиды со сплошным большим основанием, шпильки снабжены косыми шайбами, а в гранях пирамиды выполнены пазы, при этом для упора шайб на внутренней поверхности узлового элемента образован параллельный основанию гребень.На фиг. 1 показан узел пространственной 10 конструкции, общий вид; на фиг. 2 - то же,вид снизу.Узел пространственной ограждаюцей конструкции содержит шпильки 1 с гайками 2, жестко закрепленные в панели 3.Узловой элемент 4 выполнен в виде полойусеченной пирамиды со сплошным большим основанием 5. В гранях 6 пирамиды выполнены пазы 7. На внутренней стороне узлового элемента для упора косых шайб 8 образован параллельный основанию гребень 9, 20 Узловая деталь может быть изготовленаиз алюминиевого сплава методом...
