Плот

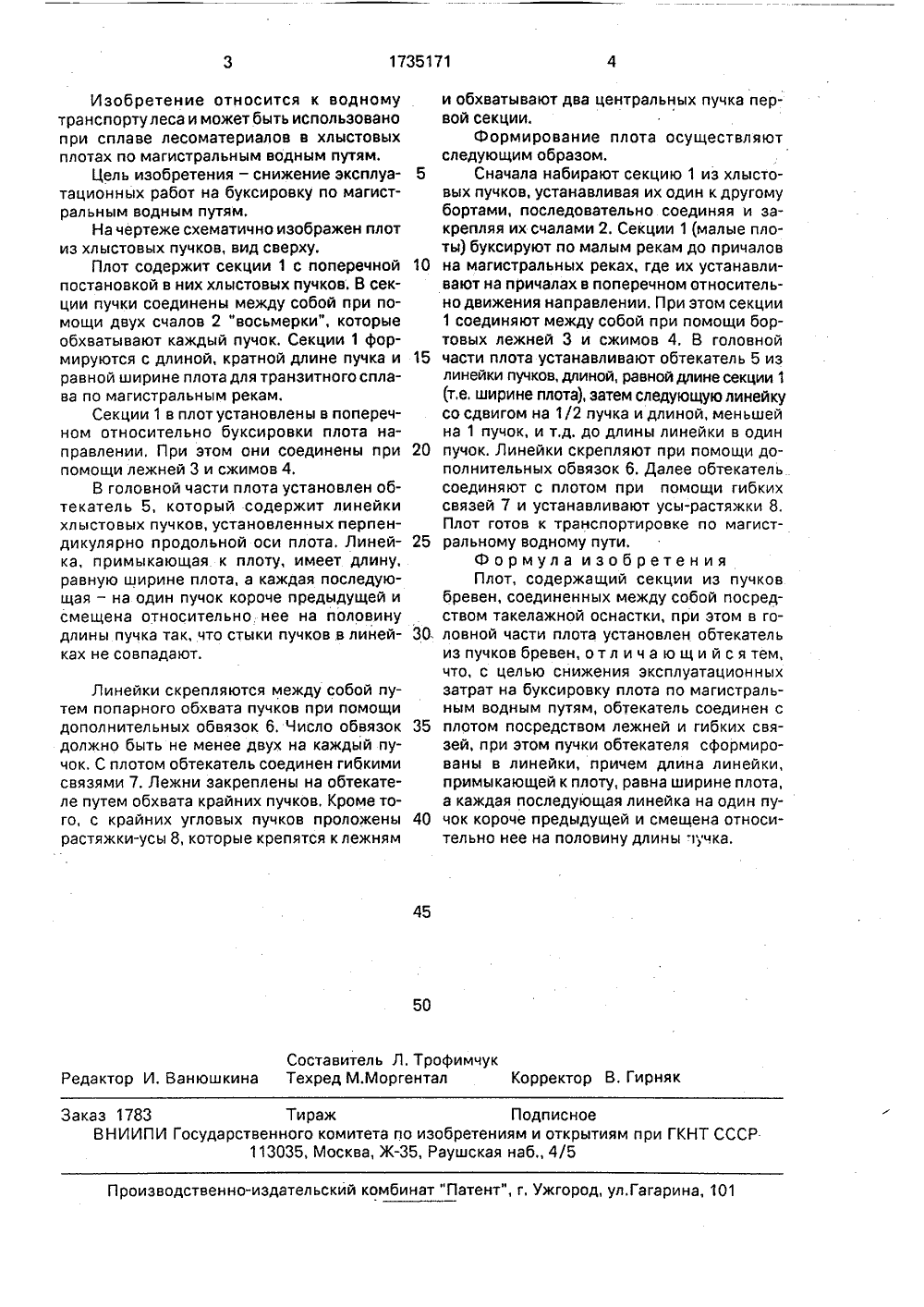

735171 А СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛ 9) (11) 1)5 В 65 6 69/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР У(56) Авторское свидетельство СССРМ 477046, кл. В 65 6 69/20, 1973,(57) Использование:относится к вотранспорту и касается сплава лесомалов в хлыстовых плотах по магистраводнымпутям. Сущность изобретения содержит секции 1, В секциях пучки соединены между собой при помощи двух счалов 2. Секции 1 установлены в плот в поперечном относительно продольной оси плота направлении. При этом секции 1 соединены при помощи лежней 3 и сжимов 4. В головной части плота установлен обтекатель 5, который содержит линейки хлыстовых пучков, установленных перпендикулярно продольной оси плота. Линейка, примыкающая к плоту, имеет длину, равную ширине плота,а каждая последующая на один пучок короче и смещена относительно нее на половину длины пучка. 1 ил,1735171 и обхватывают два центральных пучка первой секции.Формирование плота осуществляют следующим образом,Сначала набирают секцию 1 из хлыстовых пучков, устанавливая их один к другому бортами, последовательно соединяя и закрепляя их счалами 2. Секции 1 (малые плоты) буксируют по малым рекам до причалов 10 на магистральных реках, где их устанавливают на причалах в поперечном относительно движения направлении. При этом секции 1 соединяют между собой при помощи бортовых лежней 3 и сжимов 4. В головной Линейки скрепляются между собой путем попарного обхвата пучков при помощи дополнительных обвязок б. Число обвязок должно быть не менее двух на каждый пучок. С плотом обтекатель соединен гибкими связями 7. Лежни закреплены на обтекателе путем обхвата крайних пучков, Кроме того, с крайних угловых пучков проложены растяжки-усы 8, которые крепятся к лежням 50 Составитель Л. ТрофимчукРедактор И, Ванюшкина Техред М.Моргентал Корректор В, Гирняк Заказ 1783 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к водному транспорту леса и может быть использовано при сплаве лесоматериалов в хлыстовых плотах по магистральным водным путям.Цель изобретения - снижение эксплуатационных работ на буксировку по магистральным водным путям,На чертеже схематично изображен плот из хлыстовых пучков, вид сверху,Плот содержит секции 1 с поперечной постановкой в них хлыстовых пучков; В секции пучки соединены между собой при помощи двух счалов 2 "восьмерки", которые обхватывают каждый пучок, Секции 1 формируются с длиной, кратной длине пучка и равной ширине плота для транзитного сплава по магистральным рекам.Секции 1 в плот установлены в поперечном относительно буксировки плота направлении. При этом они соединены при помощи лежней 3 и сжимов 4,В головной части плота установлен обтекатель 5, который содержит линейки хлыстовых пучков, установленных перпендикулярно продольной оси плота, Линейка, примыкающая к плоту, имеет длину, равную ширине плота, а каждая последующая - на один пучок короче предыдущей и смещена относительно нее на половину длины пучка так, что стыки пучков.в линейках не совпадают. 15 20 25 30 35 40 части плота устанавливают обтекатель 5 из линейки пучков, длиной, равнойдлинесекции 1 (т,е. ширине плота), затем следующую линейку со сдвигом на 1/2 пучка и длиной, меньшей на 1 пучок, и т,д. до длины линейки в один пучок. Линейки скрепляют при помощи дополнительных обвязок 6. Далее обтекатель соединяют с плотом при помощи гибких связей 7 и устанавливают усы-растяжки 8. Плот готов к транспортировке по магистральному водному пути.Формула изобретения Плот, содержащий секции из пучков бревен, соединенных между собой посредством такелажной оснастки, при этом в головной части плота установлен обтекатель из пучков бревен, о т л и ч а ю щ и й с я тем, что, с целью снижения эксплуатационных затрат на буксировку плота по магистральным водным путям, обтекатель соединен с плотом посредством лежней и гибких связей, при этом пучки обтекателя сформированы в линейки, причем длина линейки, примыкающей к плоту, равна ширине плота, а каждая последующая линейка на один пучок короче предыдущей и смещена относительно нее на половину длины .учка.
