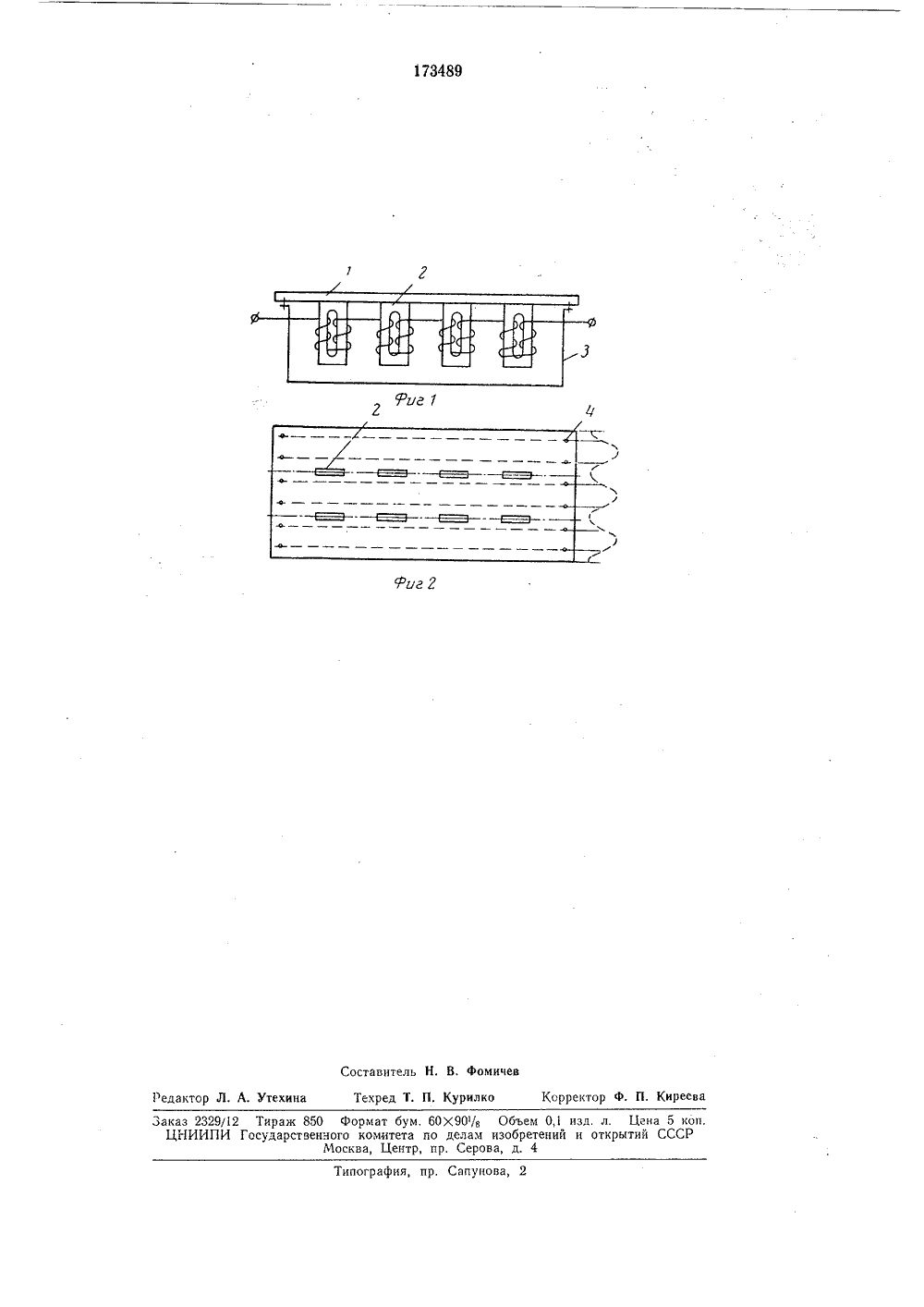

Союз Советских Социалистицеских РеспубликЗависимое от авт. свидетельстваКл. 42 з Заявлено 23. 7.1964 ( 896660126-10)с присоединением заявкиПриоритетОпубликовано 21.И.1965. Бюллетень15Дата опубликования описания 1.1 Х.965 МПК В 06УДК 534.2 - 8(088.8) Государственный комитет по делам изобретений и открытий СССРАвторыизобретения А, В. Стамов-Витковский и В, А, Антонюк Заявитель Предприятие Государственного комитета оборонной промышленностиСССР/А УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ 10 Предмет изооретения Подписная гру/гаа180 Известны магнитострикционные преобразогатели с диафрагмой, выполненные в виде прямоугольной или круглой пластины, к которой в пучностях изгибцых колебаний, равных половине длины волны, прикреплены магнитострикционцые пакеты.Предлагаемый преобразователь отличается от известных тем, что в нем магнитострикционцые пакеты, имеющие собственную частоту, соответствующую одной из мод колебаний диафрагмы, размещены в пучностях смещений изгибных колебаний диафрагмы, имеющих одинаковую фазу, а сама диафрагма прикреплена к бачку или ванне в узлах смещения, образующих замкнутый контур ца ее поверхности.Такое выполнение устройства улучшает использование излучающей поверхности, повышает коэффициент полезного действия и увеличивает срок службы.На фиг, 1 показан магнитострикционный излучатель, вид с торца; на фиг. 2 - то же, вид сверху.Диафрагма 1 имеет размеры, крапные длине полуволн и - изгибных колебаний, ко.2торые возбуждаются магнитост/рикциоцными пакетами 2, расположенными ца расстоянии Х,изгибных колебаний диафрагмы в пучностях, имеющих одинаковую фазу. Диафрагма кре.пится к ванне 3 в узлах 4 смещений изгибных колебаний, образующих замкнутый контур ца 5 ее поверхности.Пунктирной линией показано мгновенноезначение амплитуды смещений диафрагмы при работе излучателя. Ультразвуковой преобразователь с диафрагмой, выполненной в виде прямоугольной 15 илн круглой пластины, к которой в пучцостяхизгибных колебаний прикреплены магнитострикционные пакеты, отличающийся тем, что, с целью равномерного распределения поля и повышения коэффициента полезного действия, 20 двигатели, например, магнитострикционныепакеты, имеющие собственную частоту, соответствующую одной из мод колебаний диафрагмы, размещены в пучностях смещений изгибных колебаний диафрагмы, имеющих оди каковую фазу, а сама диафрагма прикреплена к бачку или ванне в узлах смещения, образующих замкнутый контур на ее поверхности.173489мичевоставнтел Редакт А. Утехина Техред Т. П. Курилкорректор ф. П. Киреев Заказ 2329/12 Тираж 850 Формат бум. 60 Х 90/в Объем О, изд. л. Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4ография, пр, Сапунова, 2
