Способ возведения грунтовой плотины гидроэлектростанции при ее поэтапном вводе в эксплуатацию
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

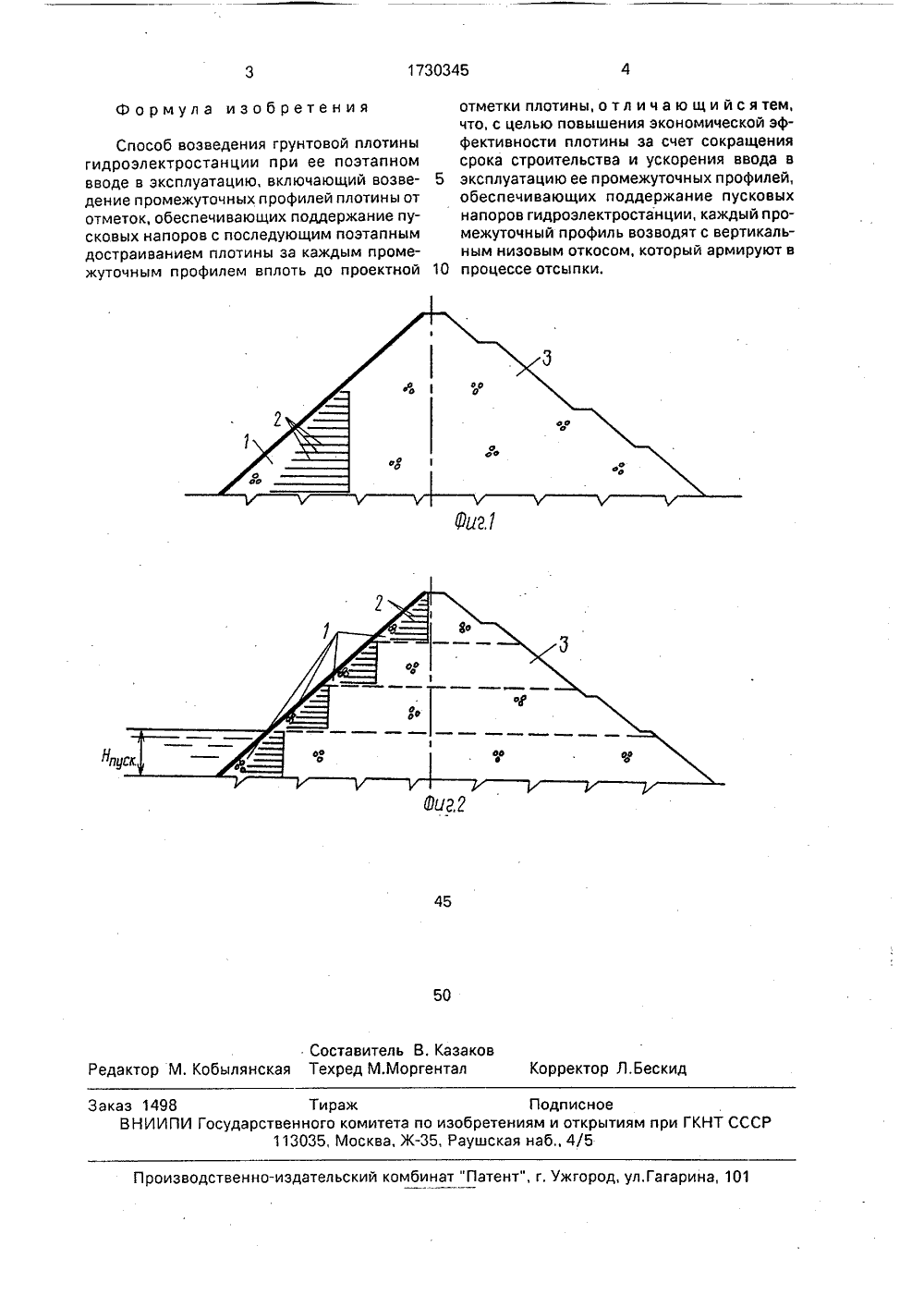

(51)5 Е 02 В 7/06, 1/00 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССР ИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ С ТЕЛ ЬСТВ инсЮ(") Сд 4 ь льночет ре- оч- щих речныи профающий в себя рмированным хема возведеее поэтапном гократным исх профилей с косами,(21) 4854014/15(56) Гидротехнические сооружения. Под ред.Розанова Н.П. - М,; Агропромиздат, 1985,с,386 в 3,Куперман В,Л, Совершенствованиеконструкций и методов возведения земляных плотин. - "Гидротехническое строительство". М 1987, с.6-7,(54) СПОСОБ ВОЗВЕДЕНИЯ ГРУНТОВОЙПЛОТИН Ы ГИДРОЭЛЕКТРОСТАНЦИИПРИ ЕЕ ПОЭТАПНОМ ВВОДЕ В ЭКСПЛУАТАЦИЮЮ Изобретение относится к гидротехнскому строительству, а именно к строитству грунтовых плотин.Цель изобретения - повышение экомической эффективности плотины засокращения срока строительства и ускония ввода в эксплуатацию ее промежуных профилей, обеспечиваюподдержание пусковых напоров гидроэтростанции. На фиг.1 изображен попе иль грунтовой плотины, вклю промежуточный профиль с а низовым откосом; на фиг,2 - с ния грунтовой плотины при вводе в эксплуатацию с мно пользованием промежуточнь армированными низовыми от(57) Изобретение относится к гидротехническому строительству. Цель изобретения - повышение экономической эффективности плотины за счет сокращения срока строительства и ускорения ввода в эксплуатацию ее промежуточных профилей, обеспечивающих поддержание пусковых напоров гидроэлектростанции. Способ заключается в возведении промежуточных профилей до отметок, обеспечивающих промежуточные напоры, с последующим достраиванием плотины до проектного профиля. При осуществлении способа производят обжатие низового откоса каждого промежуточного профиля путем армирования его металлической или другой арматурой. Поэтапный ввод грунтовой плотины в эксплуатацию позволяет создать гидравлический напор для выработки электроэнергии и других целей уже в процессе строительства. 2 ил,П р и м е р. Промежуточный профиль 1 отсыпают послойно с укладкой арматуры 2 с безнапорной стороны. На каждом из этапов водохранилище наполняется до отметки, обеспечивающей поддержание пускового напора, а тем самым осуществляется поэтапный ввод плотины в эксплуатацию. Остальную часть профиля плотины 3 достраивают на каждом этапе за промежуточным профилем 1. При многократном использовании предлагаемого способа операции повторяют на каждом этапе в той же последовательности.Таким образом; применение предлагаемого способа возведения грунтовой плотины при ее поэтапном возведении позволяет повысить экономическую эффективность гидроузла за.счет сокращения срока строительства и ускорения ввода в эксплуатацию,1730345 Формула изобретения 112,2 Составитель В, КазаковРедактор М. Кобылянская Техред М,Моргентал Корректор Л.Бескид аказ 1498 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1 Способ возведения грунтовой плотины гидроэлектростанции при ее поэтапном вводе в эксплуатацию, включающий возведение промежуточных профилей плотины от отметок, обеспечивающих поддержание пусковых напоров с последующим поэтапным достраиванием плотины за каждым промежуточным профилем вплоть до проектной отметки плотины, о т л и ч а ю щ и й с я тем, что, с целью повышения экономической эффективности плотины за счет сокращения срока строительства и ускорения ввода в 5 эксплуатацию ее промежуточных профилей,обеспечивающих поддержание пусковых напоров гидроэлектростанции, каждый промежуточный профиль возводят с вертикальным низовым откосом, который армируют в 10 процессе отсыпки.
СмотретьЗаявка
4854014, 24.07.1990
МОСКОВСКИЙ ГИДРОМЕЛИОРАТИВНЫЙ ИНСТИТУТ
КАГАНОВ ГРИГОРИЙ МИХАЙЛОВИЧ, ЕВДОКИМОВА ИРИНА МОИСЕЕВНА, ХАМДАМОВ БЕКМАМАТ ХАМДАМОВИЧ, СЕМЕНКОВ ВЛАДИМИР МИХАЙЛОВИЧ, ФИНК АЛЕКСАНДР КОНСТАНТИНОВИЧ, ЩЕРБИНА ВЛАДИМИР ИВАНОВИЧ, БОРТКЕВИЧ СТАНИСЛАВ ВИКТОРОВИЧ
МПК / Метки
Метки: вводе, возведения, гидроэлектростанции, грунтовой, плотины, поэтапном, эксплуатацию
Опубликовано: 30.04.1992
Код ссылки
<a href="https://patents.su/2-1730345-sposob-vozvedeniya-gruntovojj-plotiny-gidroehlektrostancii-pri-ee-poehtapnom-vvode-v-ehkspluataciyu.html" target="_blank" rel="follow" title="База патентов СССР">Способ возведения грунтовой плотины гидроэлектростанции при ее поэтапном вводе в эксплуатацию</a>
