Обтекатель расстрелов шахтных стволов

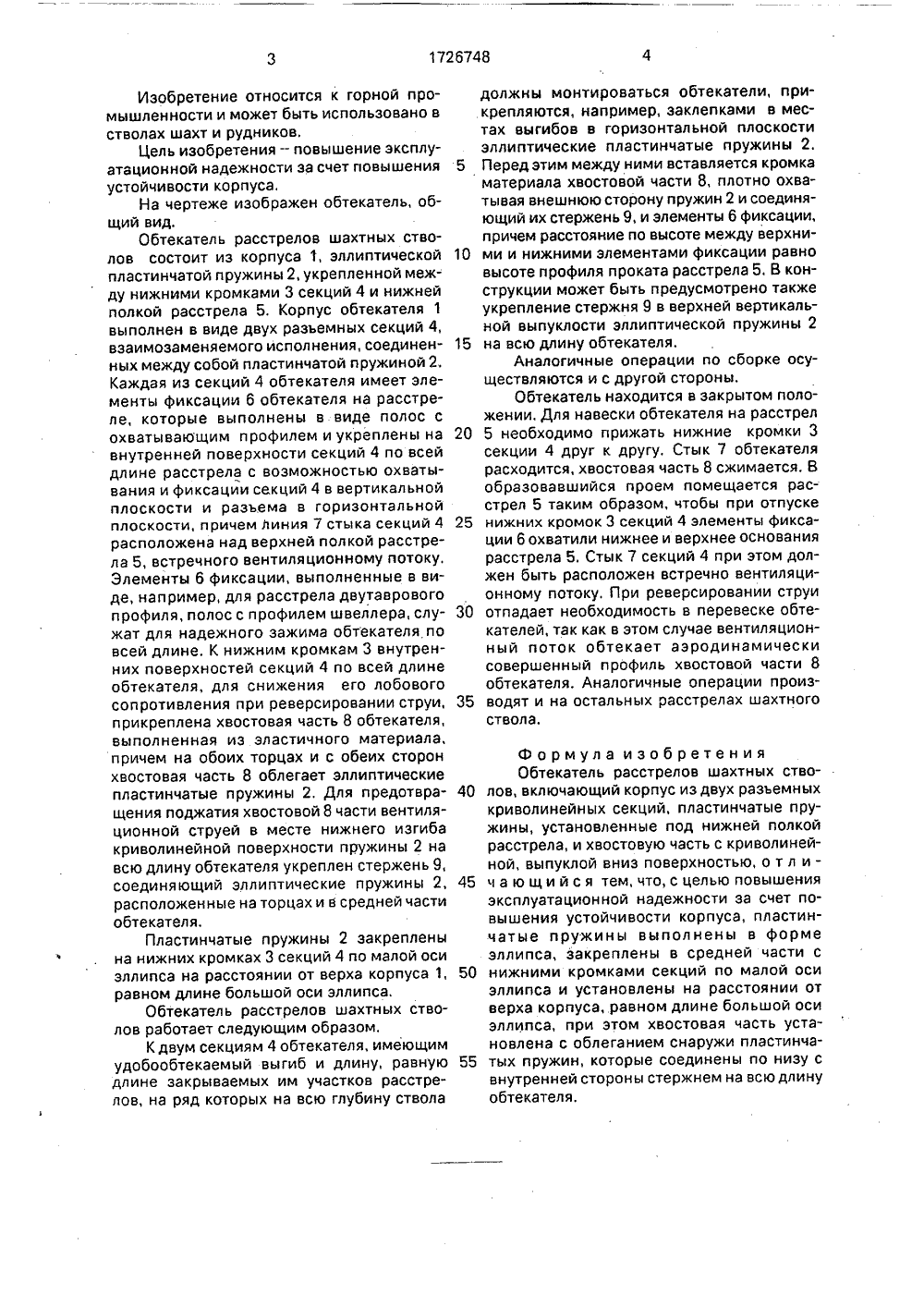

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 51)5 Е 21 О 7/02 ПИСАНИЕ ИЗОБРЕТЕНИ 4М ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Днепропетровский горный институт им. Артема(56) Авторское свидетельство СССР М 1458579, кл. Е 21 О 7/02, 1989.Авторское свидетельство СССР М 1659666, кл. Е 21 О 7/02, 1989, (54) ОБТЕКАТЕЛЬ РАССТРЕЛОВ ШАХТНЫХ СТВОЛОВ(57) Изобретение относится к горной промышленности и может быть использовано в стволах шахт и рудников, Цель изобретения -повышение эксплуатационнои надежности за счет повышения устойчивости корпуса. Обтекатель состоит из корпуса 1, эллиптиче- ской пластинчатой пружины 2, установленной между кромками 3 секций 4 и нижней полкой расстрела 5. Секции 4 снабжены фиксаторами 6. Линия стыка 7 секций 4 размещена над расстрелом 5. Хвостовая часть 8 облегчает пружины 2. На всю длину по низу внутренней полости пружин 2 размещен стержень 9. Пружины 2 закреплены малой осью эллипса на кромках 3 на расстоянии от верха корпуса 1, равном длине большой оси эллипса, Монтаж и демонтаж обтекателя производят при раскрытии по линии стыка 7 секций 4, 1 ил.40 45 50 55 Изобретение относится к горной промышленности и может быть использовано в стволах шахт и рудников.Цель изобретения - повышение эксплуатационной надежности за счет повышения устойчивости корпуса,На чертеже изображен обтекатель, общий вид.Обтекатель расстрелов шахтных стволов состоит из корпуса 1, эллиптической пластинчатой пружины 2, укрепленной между нижними кромками 3 секций 4 и нижней полкой расстрела 5. Корпус обтекателя 1 выполнен в виде двух разъемных секций 4, взаимозаменяемого исполнения, соединенных между собой пластинчатой пружиной 2. Каждая из секций 4 обтекателя имеет элементы фиксации 6 обтекателя на расстреле, которые выполнены в виде полос с охватывающим профилем и укреплены на внутренней поверхности секций 4 по всей длине расстрела с возможностью охватывания и фиксации секций 4 в вертикальной плоскости и разъема в горизонтальной плоскости, причем Линия 7 стыка секций 4 расположена над верхней полкой расстрела 5, встречного вентиляционному потоку, Элементы 6 фиксации, выполненные в виде, например, для расстрела двутаврового профиля, полос с профилем швеллера, служат для надежного зажима обтекателя по всей длине. К нижним кромкам 3 внутренних поверхностей секций 4 по всей длине обтекателя, для снижения его лобового сопротивления при реверсировании струи, прикреплена хвостовая часть 8 обтекателя, выполненная из эластичного материала, причем на обоих торцах и с обеих сторон хвостовая часть 8 облегает эллиптические пластинчатые пружины 2, Для предотвращения поджатия хвостовой 8 части вентиляционной струей в месте нижнего изгиба криволинейной поверхности пружины 2 на всю длину обтекателя укреплен стержень 9, соединяющий эллиптические пружины 2, расположенные на торцах и в средней части обтекателя,Пластинчатые пружины 2 закреплены на нижних кромках 3 секций 4 по малой оси эллипса на расстоянии от верха корпуса 1, равном длине большой оси эллипса,Обтекатель расстрелов шахтных стволов работает следующим образом.К двум секциям 4 обтекателя, имеющим удобообтекаемый выгиб и длину, равную длине закрываемых им участков расстрелов, на ряд которых на всю глубину ствола 5 10 15 20 25 30 35 должны монтироваться обтекатели, прикрепляются, например, заклепками в местах выгибов в горизонтальной плоскости эллиптические пластинчатые пружины 2. Перед этим между ними вставляется кромка материала хвостовой части 8, плотно охватывая внешнюю сторону пружин 2 и соединяющий их стержень 9, и элементы 6 фиксации, причем расстояние по высоте между верхними и нижними элементами фиксации равно высоте профиля проката расстрела 5. В конструкции может быть предусмотрено также укрепление стержня 9 в верхней вертикальной выпуклости эллиптической пружины 2 на всю длину обтекателя.Аналогичные операции по сборке осуществляются и с другой стороны.Обтекатель находится в закрытом положении, Для навески обтекателя на расстрел 5 необходимо прижать нижние кромки 3 секции 4 друг к другу, Стык 7 обтекателя расходится, хвостовая часть 8 сжимается. В образовавшийся проем помещается расстрел 5 таким образом, чтобы при отпуске нижних кромок 3 секций 4 элементы фиксации 6 охватили нижнее и верхнее основания расстрела 5. Стык 7 секций 4 при этом должен быть расположен встречно вентиляционному потоку, При реверсировании струи отпадает необходимость в перевеске обтекателей, так как в этом случае вентиляционный поток обтекает аэродинамически совершенный профиль хвостовой части 8 обтекателя. Аналогичные операции производят и на остальных расстрелах шахтного ствола. Формула изобретения Обтекатель расстрелов шахтных стволов, включающий корпус из двух разъемных криволинейных секций, пластинчатые пружины, установленные под нижней полкой расстрела, и хвостовую часть с криволинейной, выпуклой вниз поверхностью, о т л ич а ю щ и й с я тем, что, с целью повышения эксплуатационной надежности за счет повышения устойчивости корпуса, пластинчатые пружины выполнены в форме эллипса, закреплены в средней части с нижними кромками секций по малой оси эллипса и установлены на расстоянии от верха корпуса, равном длине большой оси эллипса, при этом хвостовая часть установлена с облеганием снаружи пластинчатых пружин, которые соединены по низу с внутренней стороны стержнем на всю длину обтекателя.
