Привод клапана шиберного типа

Номер патента: 166716

Опубликовано: 01.01.1964

Авторы: Авербух, Бов, Всесоюзный, Елинсон, Молочников, Проектно

МПК: C21B 9/12

Метки: клапана, привод, типа, шиберного

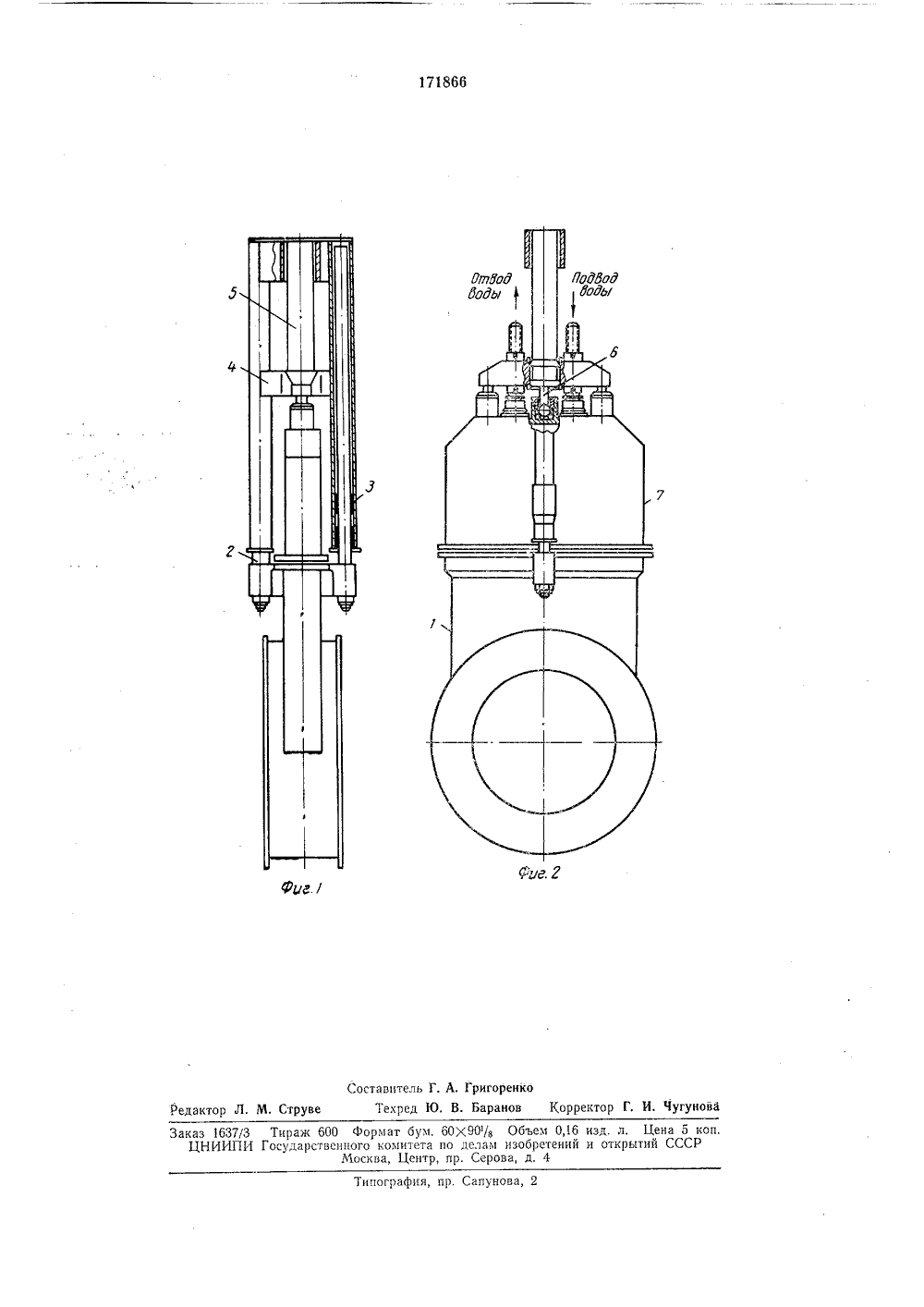

...на фиг. 2 - узлы крепления в траверсе труб, подводящих (и отводящих) воду к языку, и установка направляющих роликов,Гидроцилиндр 1 шарнирно укреплен на корпусе клапана 2, Шток 3 гидроцилиндра шарнирно соединен с траверсой 4, выполненной заодно с направляющей 5, установленной в двух роликовых опорах 6. Одна опора закреплена на корпусе клапана 2, а другая - на его крышке 7.Масло от насосной станции под давлением подается в гидроцилиндр и перемещает поршень со штоком 3, Последний поднимает траверсу 4, к которой подвешен язык 8, при помощи подводящей и отводящей воду труб 9.Трубы в траверсе укреплены шарнирно при 5 помощи сферических шайб 10 и гаек 11,исключающих затяжку шарниров. Между гайками установлены втулки 12, Направляющая Б,...

Номер патента: 996044

Опубликовано: 15.02.1983

Авторы: Кечеджиева, Кудрик, Кузнецов, Мирошниченко, Рустамянц

МПК: B21K 3/02

Метки: выдавливания, гидроцилиндров, инструмент, корпусов, типа, хвостовиком

...деформирующей полостью, деформирующий пуансон и выталкиватель, установленный с возможностью возвратно- поступательного перемещения, выталкиватель выполнен с конической боковой, контактирующей с матрицей поверхностью, а торцовая его поверхность выполнена с прорезью в форме хвостовика изготавливаемой детали, обеспечивающей возникновение упругих деформаций стенок выталкивателя 20 под действием усилия пуансона.На фиг. 1 изображен инструмент, общий вид, разрез; на фиг. 2 - сечение А - А на фиг. 1.Инструмент состоит из неподвижной матрицы 1, деформирующая полость 2 которой имеет конический участок 3, деформирующего пуансона 4 и выталкивателя 5, выполненного в виде усеченного конуса с углом конуса 2 с = 2,5 - 3,5. Верхняя часть выталкивателя 5...

Номер патента: 1634915

Опубликовано: 15.03.1991

Авторы: Варлов, Колосов, Лукьянов, Макаренко, Рыбин, Самойлов

МПК: F16K 3/04

Метки: вакуумный, клапан, типа, шиберного

...при вращении которого ходовой винт13, находясь в винтовом соединениис резьбой, выполненной в отверстии32 ступицы 12, совершает осевые линейные перемещенияХодовой винт 12 передает линейныеперемешения сильфонному толкателю14, герметично присоединеннол 1 у посредством сильфона к крышке 8Через систему рычагов 15 линейное40 перемещение сообщается каретке 16,которая начинает движение спорнымироликами по направляющим 6 и 7При двнжении к уплотняемым Фпанцам 2 и 3 каретка 16 касается упор 45 ным роликом 22 передней стенки корпуса 1 и совместное движение запорногооргана 2 с кареткой 16 прекращаетсяВ этом положении ось запорного органа 21 совмещена с общеи осью отверс 5 п тий 2 и 3При дальнейшем движении каретки16 до касания ее регулируелым...

Номер патента: 484356

Опубликовано: 15.09.1975

Авторы: Борзикова, Власов, Климов, Левин, Марченко, Обухов

МПК: F16K 3/34

Метки: затвор, кондиционирования, систем, типа, шиберного

...и 2, соединенных между собойболтами 3, Входная часть 1 корпуса имеет двапатрубка 4 и 5 для подвода горячего и холодного воздуха. Часть 2 корпуса имеет патрубок10 б для отвода смеси горячего и холодного воздуха. Между частями 1 и 2 корпуса установлена вставка скольжения 7, выполненная изграфита или другого самосмазывающегосяматериала и имеющая два отверстия а и б,служащих впускными окнами для подачи горячего и холодного воздуха в полость устройства. Отверстие а для подвода горячего воздуха выполнено в виде полукруга с выступом 8прямоугольной формы, Впускные окна а и бпоочередно перекрываются установленным вкорпусе устройства поворотным запорным органом - шибером 9, соединенным с приводом10 при помощи шлицевого вала 11. Уплотнение шибера 9...

Номер патента: 1376482

Опубликовано: 30.03.1994

Авторы: Гамаюн, Никитин, Сидоркин, Тумашев

МПК: B62D 57/02, B66F 3/24

Метки: внутри, грузов, корпусов, перемещения, полых, продольного

УСТРОЙСТВО ДЛЯ ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ ГРУЗОВ ВНУТРИ ПОЛЫХ КОРПУСОВ , содеpжащее паpаллельно установленные одно под дpугим основания, соединенные между собой пpиводом пpодольного шагового пеpемещения и снабженные выдвижными механизмами фиксации для попеpеменного блокиpования каждого основания относительно внутpенней стенки коpпуса, отличающееся тем, что, с целью pасшиpения функциональных возможностей путем обеспечения его pаботы на внутpенних повеpхностях сложной фоpмы, оно снабжено повоpотными платфоpмами, установленными на основаниях, и механизмами повоpота платфоpм относительно оснований, а механизмы фиксации pадиально закpеплены на платфоpмах.
