Затвор шиберного типа для систем кондиционирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

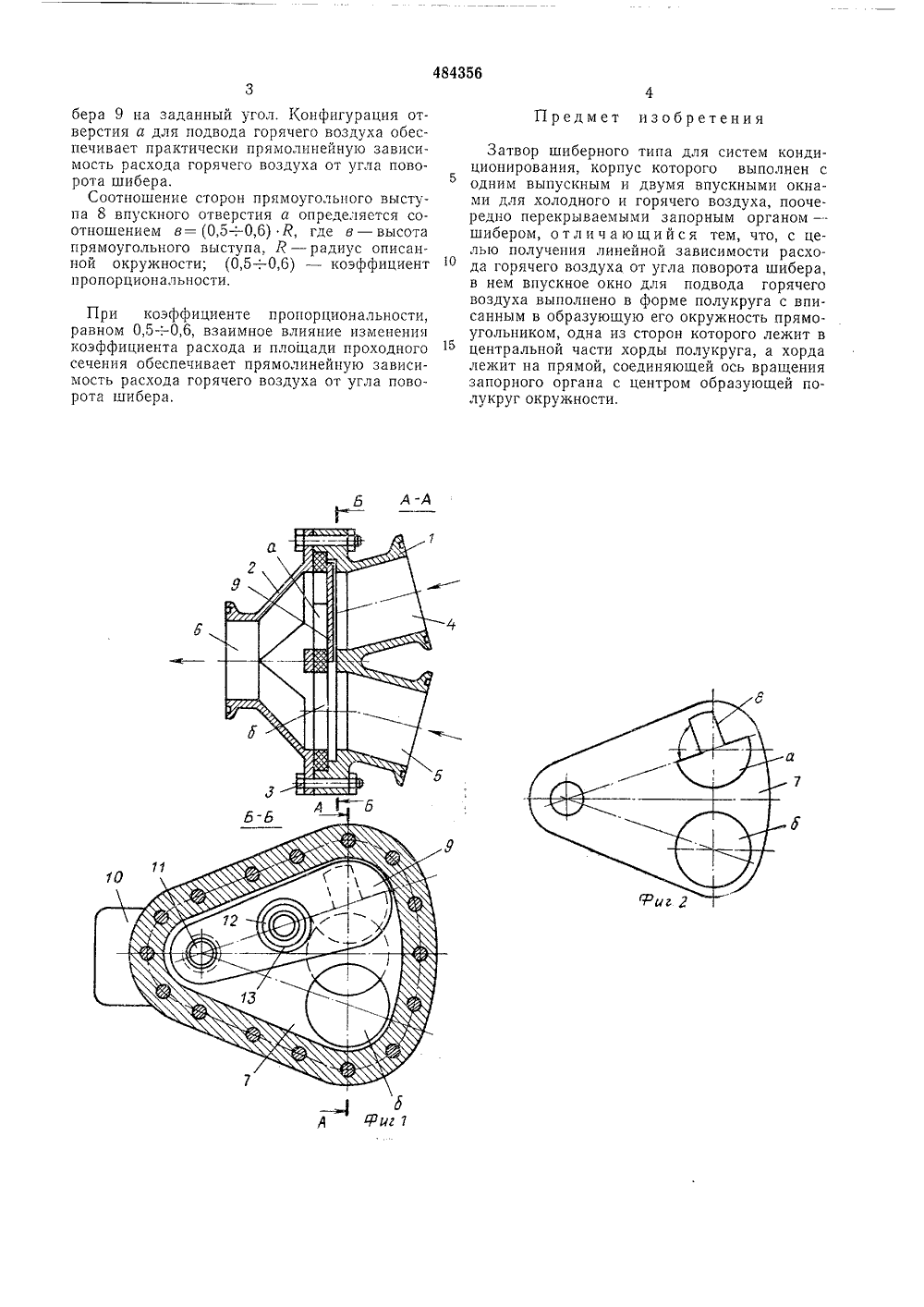

Союз Советских Социалистических Республик(51) М. Кл. Г 161 3 Государственныи комите Совета Министров ССС,646(088.8 53) У по делам изобретен рытии 2) Авторы изобретен асов, В, В. Борзикова, Л. Я, Климов, В. Г. Марченко и Н, Я. Обухов П.(71) Заявит РНОГО ТИПА ДЛЯ СИСТЕМЦИОН И РОВАН ИЯИзобретение относится к запорно-регулирующим устройствам систем кондиционироваия, газоснабжения и вентиляции,Известны за ва для систем торых выполи трубками для причем входнь емые повороти ного типа, им сложная завис та запорного о установки в с специального р порно-регулирующие устройсткондиционирования, корпус коен с двумя подводящими пахолодного и горячего воздуха, е окна, поочередно перекрываым запорным органом шибереют круглое сечение. Однако имость расхода от угла повороргана вызывает необходимость истеме управления устройством егулятора. я получения орячего возосновном исуммарного ускное окно выполнено в ком, вписанорой образо- одна из сторде полукруоединяющей а с центром на окружпоВ предлагаемом устройстве дллинейной зависимости расхода гдуха, изменением которого восуществляется регулированиерасхода и температуры смеси, впдля подвода горячего воздухаформе полукруга с прямоугольниным в окружность, радиусом котван указанный полукруг, причемрон прямоугольника лежит на хога, а хорда совпадает с прямой, сось вращения запорного органописанной вокруг впускного оксти. На фиг. 1 показан предлагаемый затвор,разрезы; на фиг, 2 - вставка скольжения свпускными окнами для подвода горячего ихолодного воздуха,5 Затвор содержит корпус, выполненный издвух частей 1 и 2, соединенных между собойболтами 3, Входная часть 1 корпуса имеет двапатрубка 4 и 5 для подвода горячего и холодного воздуха. Часть 2 корпуса имеет патрубок10 б для отвода смеси горячего и холодного воздуха. Между частями 1 и 2 корпуса установлена вставка скольжения 7, выполненная изграфита или другого самосмазывающегосяматериала и имеющая два отверстия а и б,служащих впускными окнами для подачи горячего и холодного воздуха в полость устройства. Отверстие а для подвода горячего воздуха выполнено в виде полукруга с выступом 8прямоугольной формы, Впускные окна а и бпоочередно перекрываются установленным вкорпусе устройства поворотным запорным органом - шибером 9, соединенным с приводом10 при помощи шлицевого вала 11. Уплотнение шибера 9 на седловой поверхности встав 25 ки 7 обеспечивается пластинчатой пружиной12, установленной в гнезде 13, выполненномна нерабочей поверхности шибера.Регулировка расхода и температуры смесигорячего и холодного воздуха, проходящего30 через затвор, осуществляется поворотом ши 484356бера 9 на заданный угол, Конфигурация отверстия а для подвода горячего воздуха обеспечивает практически прямолинейную зависимость расхода горячего воздуха от угла поворота шибера.Соотношение сторон прямоугольного выступа 8 впускного отверстия а определяется соотношением в=(0,5 - :0,6) й, где в - высота прямоугольного выступа, Р - радиус описанной окружности; (0,5 - ;0,6) - коэффициент пропорциональности,При коэффициенте пропорциональности, равном 0,5 - :0,6, взаимное влияние изменения коэффициента расхода и площади проходного сечения обеспечивает прямолинейную зависимость расхода горячего воздуха от угла поворота шибера,Предмет изобретения Затвор шиберного типа для систем кондиционирования, корпус которого выполнен с одним выпускным и двумя впускными окнами для холодного и горячего воздуха, поочередно перекрываемыми запорным органом -- шибером, отличающийся тем, что, с целью получения линейной зависимости расхода горячего воздуха от угла поворота шибера, в нем впускное окно для подвода горячего воздуха выполнено в форме полукруга с вписанным в образующую его окружность прямоугольником, одна из сторон которого лежит в центральной части хорды полукруга, а хорда лежит на прямой, соединяющей ось вращения запорного органа с центром образующей полукруг окружности.
СмотретьЗаявка
1803278, 30.06.1972
ПРЕДПРИЯТИЕ ПЯ А-1665
ВЛАСОВ ПЕТР КОНСТАНТИНОВИЧ, БОРЗИКОВА ВАЛЕНТИНА ВАСИЛЬЕВНА, КЛИМОВ ЛЕОНИД ЯКОВЛЕВИЧ, ЛЕВИН ГЕННАДИЙ ИВАНОВИЧ, МАРЧЕНКО ВИКТОР ГЕОРГИЕВИЧ, ОБУХОВ НИКОЛАЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: F16K 3/34
Метки: затвор, кондиционирования, систем, типа, шиберного
Опубликовано: 15.09.1975
