Устройство для определения максимальной плотности электронов в плазмеgcelt; «lt; te3h. fli3atoiii: 0-тяхнип скля ьик: -10т(: иа11
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 168807
Автор: Рождественский
Текст

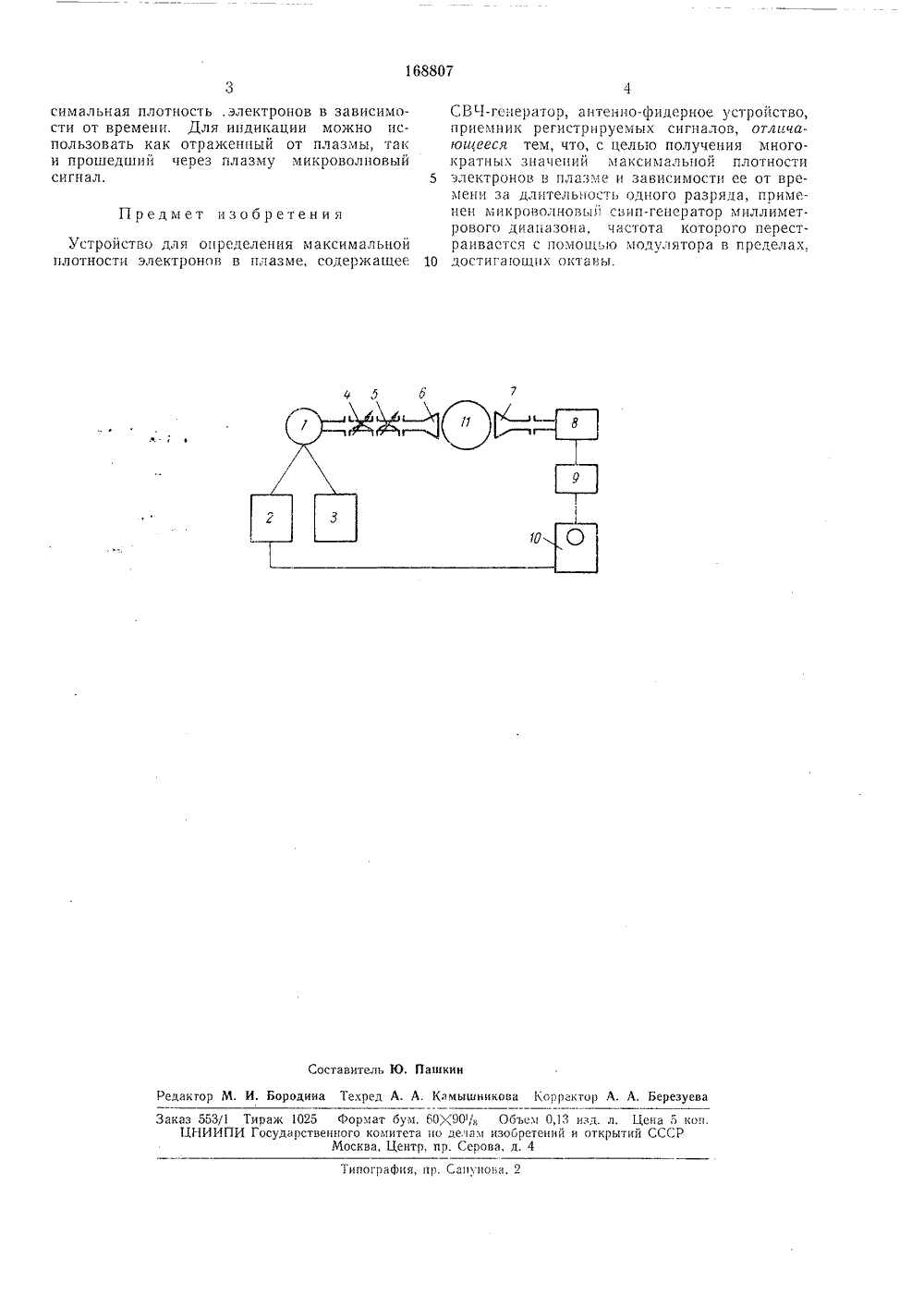

О Л И С А И И Е 1688 ОУ И ЗОБ РЕ 7 ЕЧ ИЯ К АВТОРГ."ОЬ 4 У СВИ,ЦБ 7 ЕЛЬЮВУ СОюз СоветскехСощиьлистиееокхх РпубпикЗависмое От дьства8 з 19383/26-25) т. свидет Заянле о 29.7 96. (,1 од С ЦРИСОЕДепЕцПр Ор;Тот ем заявки 1 ПК 6 2 Госураратвенньиомитэт и о дзлвуеЗобраткийи откр.тий С 1:.:Р 21.039 (08 оч етен 1 о 5 ния 5,Г.1965 26 П "65 Опубликовано та оцуолцкования опис Авторизобретеня В, В. Рождественский елико-гехнический институт имени А. Ф, Иоффе АН СССРгЪЗаявцтел 1; Я ОПРЕДЕЛЕНИЯ МАКСИМАЛТИ ЗЛЕКТРОНОВ В ПЛАЗМЕ СТРОЙСТВО Д ПЛОТНПодписная г р ут г ЛЯ 97 Изве тны устройства, предназначенные для определения плотности электронов в плазме методом отсечки электромагнитных волн. В этих устройствах просвечивание плазмы осуществляется одним или тремя микроволновыми ге 1 Ораторами со строго фиксированными длинами волн, а поэтому с помощью их невозможцо многократно измерить плазменную частоту и получить зависимость максимальной плотности электронов в плазме От времени за длительность одного разряда.Предложенное устройство отличается от из. вестных тем, что в нем для получения многократных значений максимальнои плотности электронов в плазме и характера зависимост 1 ее плотности) от времени за длительность Одного разряда применен микроволновый свипгенератор миллиметрового диапазона, частота которого с помощью модулятора перестраивается В пределах, достигающих октавы.На чертеже предстаглсна блок-схема предлагаемого устройства,Основными узлами установки являются: микрОВОлнОВыи свнп-Генератор, СВЧ-тракт и Регистрирующая схема: Чикрово;новы 1 сви- Генератор состоит цз источника СВЧ-мощности 1, представля 10 щеГО собой лампу Обратной волны (ЛОВ), частота которого перестраивается В широких пределах с помощью модулятора 2 и блока питания д. В качестве модулятора используется радиочастотный генератор с самовозбуждением, работающий на частотах порядка сотен килогерц, Вследствие нелинейности дисперсионной характеристики ,1 ОВ изменение частоты со временем происход 1;т периодически, но не по синусоидальному з акопу. Кроме того, и икр овол нов а я мощность, генерируемая 1 ОВ, зависит от частоты колебании.СВЧ-тракт состоит из Волноводных линий передачи, развязывающего 4 и регулирующ о б аттегноаторов, приемно-передающих антенн б и 7 типа рупор-эллиптического отражателя, Прцменясмая антецная система, формируящая вол оной фронт, позволяет сделать наиболее резкуо отсечку мцкроволновогг сигнала.Регистрирующая схема представляет собон широкополосной преегНцк прямого усиления с формирующими каскадамн и состоит из детекторнои головки 8, видеоусилителя 9 и электронно-лучевого индикатора 10, Исследуемая плазма цолучается в разрядной трубке 11.Работа устройства. Если проводить непрерывнсс сравнение плазменной частоты исследуемого разряда с известной частотой микроволнового свпп-генератора и определить мох 1 енты Времени, коГда эти частоты становятся равными, то можно установить, как меняется ц,Нзменная частота, а следовательно, и мак1688 О 7 Предмет изобретения Составитель Ю. Пашк едактор М. И. Бородина Техред А. А. Камышникова Корректор А. А, Герезуева аз 553/1 Тираж 1025 Формат бум. 60 К 90/8 Объем 0,13 изд. л, Цена 5 конЦНИИПИ Государственного комитета но делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4 графин, пр. Са унова симальная плотность .электронов в зависимости от времени. Для индикации можно использовать как отраиенный от плазмы, так и прошедший через плазму микроволновый сигнал. Устройство для определения максимальнойплотности электронов в плазме, содержащее СВЧ-генератор, антенно-фидерное устройство, приемник регистоируемых сигналов, отличающееся тем, что, с целью получения многократных значений максимальной плотности 5 электронов в плазме и зависимости ее от времени за длительность одного разряда, применен микроволновый скип-генератор миллиметрового диапазона, частота которого псрестраивастся с помощью модулятора в пределах, 10 достигающих октавы.
СмотретьЗаявка
849383
В. В. Рождественский Физико технический институт имени А. Ф. Иоффе СССР
МПК / Метки
Метки: 0-тяхнип, 10т, fli3atoiii, te3h, иа11, ик, максимальной, плазмеgcelt, плотности, скля, ъlt, электронов
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-168807-ustrojjstvo-dlya-opredeleniya-maksimalnojj-plotnosti-ehlektronov-v-plazmegcelt-lt-te3h-fli3atoiii-0-tyakhnip-sklya-ik-10t-ia11.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для определения максимальной плотности электронов в плазмеgcelt; «lt; te3h. fli3atoiii: 0-тяхнип скля ьик: -10т(: иа11</a>
Устройство для измерения плотности плазмы
Номер патента: 213205
Опубликовано: 01.01.1968
Автор: Трохан
...излучение попадает на люминесцентный экран б и вызывает его свечение. Изображение экрана с помощью объектива 7 проектируется на фотокатод диссектора 8, Пилообразное напряжение, подаваемое с генератора 9 на отклоняющие, пластины диссектора, осуществляет сканирование изображения. Ток на выходе диссектора в любой момент развертки пропорционален плотности газа в области, расположенной против соответствующей щели коллиматора. Линейность этой зависимости может быть нарушена погрешностями в изготовлении коллиматора 4, неоднородностью люминесцентного экрана 6 и фотокатода диссектора 8, а также ослаблением пучка электронов плазмой, Для устранения нелинейности, которая может возникнуть по этим причинам, сигнал с диссектора 8 подается...
Устройство для определения плотности плазмы в камере термоядерной установки
Номер патента: 1626955
Опубликовано: 15.11.1994
Авторы: Ковальчук, Парфенов, Рымаренко, Фрунзе
МПК: G21B 1/00
Метки: камере, плазмы, плотности, термоядерной, установки
...и может быть использовано при создании энергетических реакторов.Целью изобретения является упрощение устройства.Нэ чертеже представлена блок-схема устройства для определения плотности плазмы термоядерной установки.Устройство содержит корпус 1 с замедлителем нейтронов, цилиндрические трубы 2, заглушки 3, подвижную заслонку 4, привод 5, коллимационные стаканы 6, детекторы 7 рассеянных нейтронов, детекторы 8 прошедших нейтронов, пластины 9 из делящегося вещества. На чертеже изображена также разрядная камера 10 токамака,При работе термоядерного реактора в плазме в результате протекания реакции синтеза ядер образуются, в частности, высокоэнеретичные нейтроны, которые покидают разрядную камеру. Часть этих нейтронов, попадая в корпус 1 с...
Устройство для временного хранения частот свч-радиоимпульса
Номер патента: 1489465
Опубликовано: 30.01.1994
Авторы: Гриценко, Захарченко, Синицын
МПК: G11C 27/00
Метки: временного, свч-радиоимпульса, хранения, частот
УСТРОЙСТВО ДЛЯ ВРЕМЕННОГО ХРАНЕНИЯ ЧАСТОТ СВЧ-РАДИОИМПУЛЬСА, содержащее лампу бегущей волны, состоящую из электронно-оптического узла, коллектора и замедляющего узла длиной L, первый и второй направленные ответвители, линию задержки и полосовой пропускающий фильтр, причем выход лампы бегущей волны соединен с входом первого направленного ответвителя, первый выход которого является выходом устройства, а второй выход через последовательно соединенные линию задержки и полосовой пропускающий фильтр соединен с первым входом второго направленного ответвителя, выход которого соединен с входом лампы бегущей волны, а второй вход является входом устройства, отличающееся тем, что, с целью расширения области применения за счет возможности временного...
Устройство для измерения концентрации электронов в плазме с помощью газового лазера
Номер патента: 542425
Опубликовано: 25.05.1979
Автор: Тучин
МПК: H05H 1/00
Метки: газового, концентрации, лазера, плазме, помощью, электронов
...в резонаторе измерительного лазера, Это обстоятельство отрицательным образом влияет на точность измеренийЦель изобретения - повышение точности измерения и расширение диапазона измеряемых концентраций.5 Это достигается тем, что предлагаемое устрой.ство содержит модулятор тока, вклЬченнь 1 й последовательно в цепь разряда, кюветы с исследуемой плазмой, что, в свою очередь, позволяетмодулировать ток разряда ячейки с исследуемой 10 плазмой и затем измерять девиацию частоты излучения лазера с помощью измерителя девиациичастоты в оптическом диапазоне.На чертеже представлена схема предлагаемогоустройства.Устройство состоит иэ измерительного газового лазера с трубкой 1, зеркал 2, кюветы 3 сисследуемой плазмой; источника 4 постоянногогока для...
Способ определения плотности электроновв плазме
Номер патента: 203090
Опубликовано: 01.01.1967
Авторы: Адамов, Душин, Павличенко
Метки: плазме, плотности, электроновв
...фа луга, прош ся те:,1, чт измеряемь че 11 птерфов тром тного гцггг 1- азонапле.1 т де Известны способы определения концентрации электронов в плазме с помощью интерферометров радио и светового диапазона, недостаток которых заключается в относительно малом перекрытии диапазона измеряемых плотностей. Оптические интерферометры практически неограничены по максимально измеряемой плотности, так как плазма вплоть до плотностей порядка 102 о - 10-з см з является прозрачной для света. Однако с помощью оптического интерферометра трудно измерять плотности меньшие 1015 см з,Диапазон измеряемых плотностей можно повысить, если преобразовать сигнал светового диапазона в сигнал радиодиапазона с сохранением информации о сдвиге фазы луча, прошедшего...
