Электромагнитный сепаратор

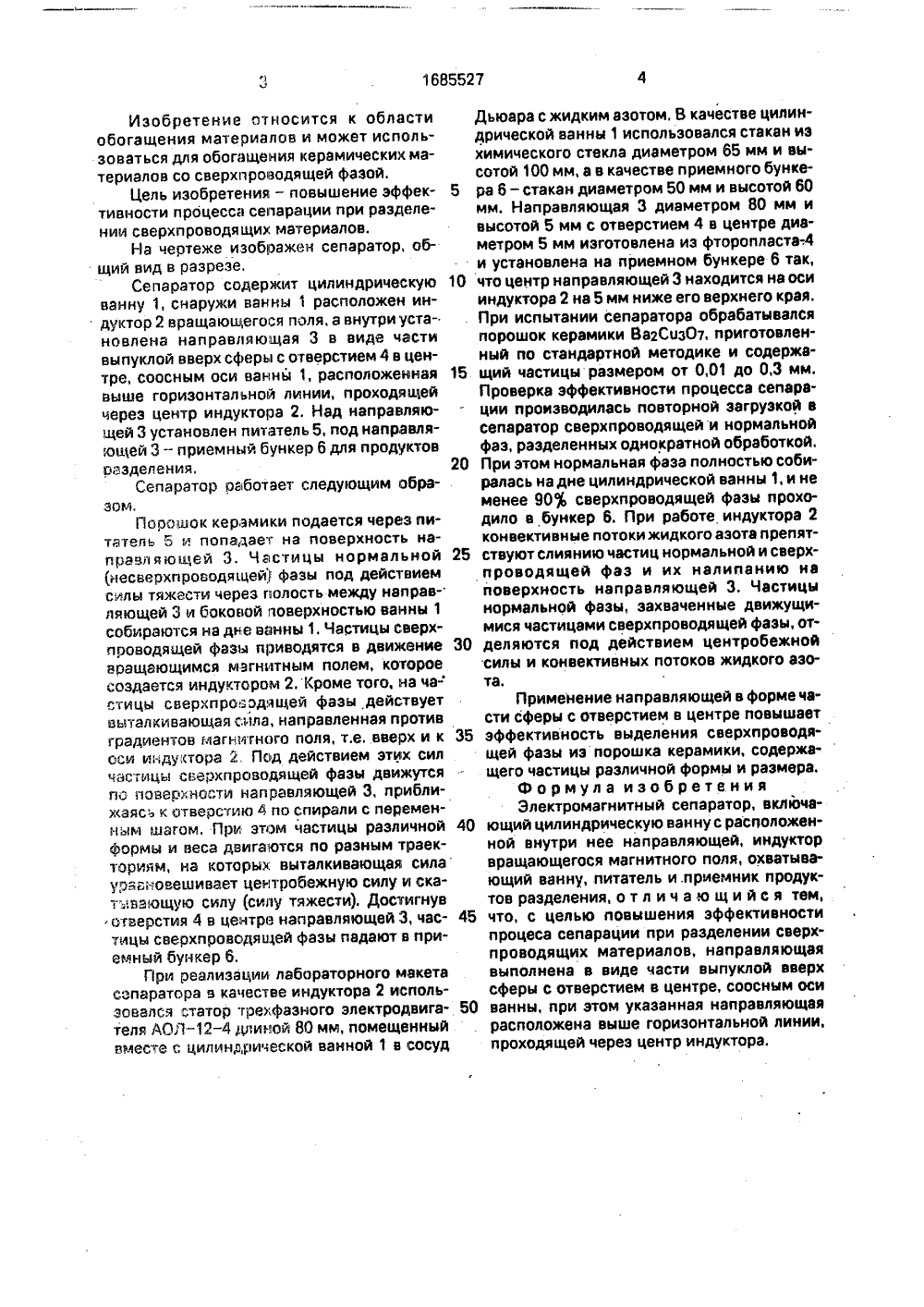

( 9) з В 03 С 1/2 ОПИСА ИЗОБРЕТЕН И уни и СЕПАРАТОР к обогащению .ться для обогаалов со сверхю изобретениятивности проении сверхпроатор содержит атель 5, индукного поля, расГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬС(56) Авторское свидетельство СССРМ 956014, кл. В 03 С 1/24, 1977.. щения керамических материпроводящей фазой. Цельявляется повышение эффекцесса сепарации при разделводящих материалов, Сепарцилиндрическую ванну 1, питтор 2 вращающегося магнит положенный снаружи ванны 1, приемный бункер 6 и направляющую 3 в виде части выпуклой вверх сферы с отверстием 4 в центре, соосным с осью ванны 1, При этом направляющая 3 расположена внутри ванны 1 выше горизонтальной линии, проходящей через центр индуктора 2, Порошок керамики подается через питатель 5 на поверхность направляющей 3, частицы нормальной фазы под действием силы тяжести соскальзывают вниз и собираются на дне ванны 1. Частицы сверхпроводящей Фазы приводятся в движение вращающимся магнитным полем, выталкиваются к оси индуктора 2 и вверх и двигаются по поверхности направляющей 3, приближаясь к отверстию 4 в центре по спирали с переменным шагом. Частицы разного размера и веса двигаются по разным траекториям, Достигнув отвертия 4 в центре направляющей 3, они собиются в приемном бункере 6,1 ил.Ф20 разделения 25 30 ным шагом. При этом частицы различной 40Формы и веса двигаются по разным траек 50 Изобретение относится к области обогащения материалов и может использоваться для обогащения керамических материалов со сверхпроводящей фазой.Цель изобретения - повышение эффективности процесса сепарации при разделении сверхпроводящих материалов.На чертеже изображен сепаратор, общий вид в разрезе.Сепаратор содержит цилиндрическую ванну 1, снаружи ванны 1 расположен индуктор 2 вращающегося поля, а внутри установлена направляющая 3 в вида части выпуклой вверх сферы с отверстием 4 в центре, соосным оси ванны 1, расположенная выше горизонтальной линии, проходящей через центр индуктора 2. Над направляющей 3 установлен питатель 5, под направляющей 3 - приемный бункер 6 для продуктов Сепаратор оаботает следующим образом.Порошок керамики подается через питатель 5 и попадает на поверхность направляющей 3. Частицы нормальной несверхпроводящей Фазы под действием силы тяжести через полость между направляющей 3 и боковой поверхностью ванны 1 собираются на дне ванны 1, Частицы сверхпроводящей фазы приводятся в движение вращающимся магнитным полем, которое создается индуктором 2.Кроме того, на частицы сверхпро,лдящей фазы действует выталкивающая сила, направленная против градиентов магнитного поля, т.е, вверх и к оси индуктора 2. Под действием этих сил частицы сверхпроводящей фазы движутся по поверхности направляющей 3, приближаясь к отверстию 4 по спирали с перементориям, на которых выталкивающая сила уравговешивает центробежную силу и скатьвеющую силу (силу тяжести). Достигнув отверстия 4 в центре направляющей 3, часгицы сверхпроводящей Фазы падают в приемный бункер б,При реализации лабораторного макета сепаратора в качестве индуктора 2 использовался статор трехфазного электродвигателя АОЛ-4 длиной 80 мм, помещенный вместе с цилиндрической ванной 1 в сосуд 5 10 15 Дьюара с жидким азотом, В качестве цилиндрической ванны 1 использовался стакан из химического стекла диаметром 65 мм и высотой 100 мм, а в качестве приемного бункера б - стакан диаметром 50 мм и высотой 60 мм. Направляющая 3 диаметром 80 мм и высотой 5 мм с отверстием 4 в центре диаметром 5 мм изготовлена из фторопласта-,4 и установлена на приемном бункере 6 так, что центр направляющей 3 находится на оси индуктора 2 на 5 мм ниже его верхнего края. При испытании сепаратора обрабатывался порошок керамики Ва 2 Соз 07, приготовленный по стандартной методике и содержащий частицы размером от 0,01 до 0,3 мм. Проверка эффективности процесса сепарации производилась повторной загрузкой в сепаратор сверхпроводящей и нормальной фаз, разделенных однократной обработкой, При этом нормальная фаза полностью собиралась на дне цилиндрической ванны 1, и не менее 90 сверхпроводящей фазы проходило в бункер 6, При работе индуктора 2 конвективные потоки жидкого азота препятствуют слиянию частиц нормальной и сверх- проводящей фаз и их налипанию на поверхность направляющей 3, Частицы нормальной фазы, захваченные движущимися частицами сверхпроводящей фазы. отделяются под действием центробежной силы и конвективных потоков жидкого азота,Применение направляющей в форме части сферы с отверстием в центре повышает эффективность выделения сверхпроводящей фазы из порошка керамики, содержащего частицы различной формы и размера,Формула изобретения Электромагнитный сепаратор, включающий цилиндрическую ванну с расположенной внутри нее направляющей, индуктор вращающегося магнитного поля, охватывающий ванну, питатель и.приемник продуктов разделения, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процеса сепарации при разделении сверхпроводящих материалов, направляющая выполнена в виде части выпуклой вверх сферы с отверстием в центре, соосным оси ванны, при этом указанная направляющая расположена выше горизонтальной линии, проходящей через центр индуктора.
