Преобразователь импульсов давления

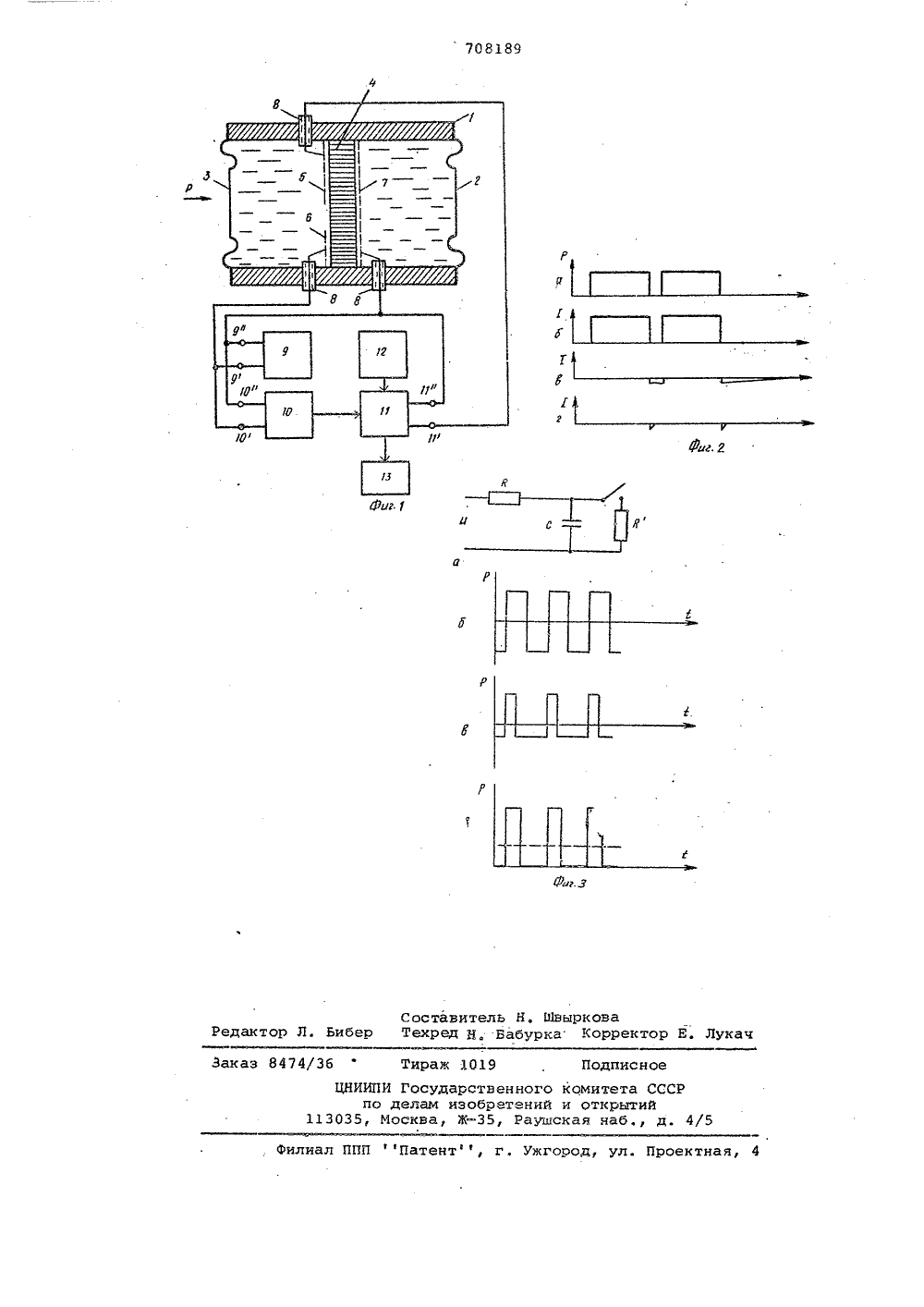

., Д".:70 ОПИСА Своз Советских Социалистических РеспубликИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 2401.78(21 2572984/18-10с присоединением заявки НовГосударственный комитет СССР по делам изобретений и открытий(72). Авторы изобретения Г. Р, Круль и В. И. Михиев Научно-исследовательский институт и проектный институтпо комплексной автоматизации нефтяной и химическойпромышленности(54) ПРЕОБРАЗОВАТЕЛЬ И 1 ПУЛЬСОВ ДАВЛЕНИЯ Изобретение относится к области хемотроники, в частности к преобра-, зователям импульсов давления.Известен преобразователь, содержащий корпус иэ диэлектрика с двумякамерами, заполненными полярной жидкостью, разграниченные пористой перегородкой и ограниченные мембранами (1) .Недостатком этого преобразователя является то, что он применим для измерения только переменных давлений с нулевой постоянной составляющей. Известен также йреобразователь им пульсов давления, содержащий заполненый полярной жидкостью корпус,ограниченный мембранами и разделенный на две камеры пористой перегородкой с размещенными на ней с обеихсторон электродами, один из которыхвыполнен сплошным, подключенным к регистрирующему устройству (2),Недостатком этого устройства является недостаточная, точность преобра .зования и измерения площади импульсов давления.Целью изобретения является повышение точности преобразования и измерения площади импульсов давления. 2Поставленная цель достигается ЯМ, что в устройство введены однополярный усилитель, ключевая схема, источник образцового тока и измеритель вре. менных интервалов, а один из электродов заменен на два - неравной величины площади, причем вход усилителя подключен к входу регистрирующего устройства и к меньшему электроду, а выход - к входу ключевой схемы, соединяющей выход источника образцового тока с большим и сплошным электродами, а управляющий выход ключевой схемы подключен к входу измерителя временных интервалов.Схема преобразователя импульсов давления представлена на фиг. 1.1 на фиг. 2 и 3 - диаграммы, поясняющие его работу.Предложенный преобразователь импульсов давления содержит корпус 1 с двумя камерами, заполненными полярной жидкостью, ограниченными мембранами 2, З,и разграниченные пористой перегородкой 4, на одной стороне которой нанесены больший 5 и меньший б электроды, а на другой стороне нанесен один электрод 7; герметизированные выводы 8, соединенные с электродами 5, б, 7 регистрирующее устройство 9 и однополярный усилитель 10, через входные клеммы 9, 9 и 10, 10 соединенные с меньшим б и сплошным 7 электродами; ключевую схему 11, соединенную с выходом усилителя 10, источником образцового тока 5 12, схемой измерения интервалов времени 13, а также с электродами 5 и 7 на пористой перегородке 2.Работа устройства заключается в следующем, При подаче импульса давления Р начинается процесс перетока жидкости из левой камеры в правую (фиг. 2 а,б) с одновременным появлением тока, снимаемого с электродов б, 7 и пропорционального скорости протекания жидкости, т. е. пропорционального давлению Р . Ток, генерируемый электрокинетическим преобразонателем (ЭКП), образованным электродами б, 7 и участком пористой перегородки между ними, подается на регистрирующее устройство 9 (клеммы 9 и 9), которое Фиксирует в аналоговой (осциллограф; самописец) или цифровой форме конфигурацию поданного напряжения, подаваемого на усилитель 10 (клеммы 10 и 10), противоположно полярности напряжений, усилинаемых усилителем 10.По окончании импульса давления начинается процесс обратного перетока 30 полярной жидкости из правой камеры в левую (Фиг. 2 в) . Полярность тока, генерируемого ЭКП, и возникающего при этом напряжения совпадают с полярностью напряжений, усиливаемых 35 усилителем 10. Управляемая выходным напряжением усилителя 10 ключевая схема 11 подключает к электродам 5, 7 источник образцового тока 12 (клеммы 11 и 11). Полярность подключе ния источника 12 такова, что электроосмотическая ячейка (ЭОЯ), образованная электродами 5 и 7, начинает перекачивать полярную жидкость из правойкамеры в левую, ускоряя процесс обрат ного перетока, до тех пор, пока напряжение, снимаемое с ЭКП (электроды б и 7), не уменьшатся до нуля(фиг. 3 г) . При этом ключевая схема11 отключает источник образцового тока от электрода 5 и 7. На эквивалентной схеме (фиг. 3 а) работа ЭОЯ характеризуется осуществлением разрядаконденсатора С по окончании импульсадавления через сопротивление к значительно меньшее к , что обеспечинаетвосстановление нуленых значений в схеме к началу следующего импульса.Таким образом, в преобразователеимпульсов давления преобразование осуществляется в условиях отсутствия перемещения упругих элементов (мембран) к началу каждого импульса давления,что позволяет повысить точность преобразования и регистрации формы импульса давления.Для получения информации о площади поданного импульса давления в схему преобразователя введена схема измерения временных интервалов 13, которая измеряет время нахождения вовключенном состоянии ключевой схемы11. Это время пропорционально величине тока, генерируемого источником12, и количеству жидкости, котороенеобходимо прокачать ЭОЯ из правой1камеры в левую, функционально связанному с величиной поданного давленияи временем его воздействия, т. е. сего площадью. На выходе схемы 13 после введения соответствующих масштабирующих коэффициентов при градуировкепреобразователя может быть полученаинформация о площади импульса давления,Преобразователь импульсов давления позволяет получить точную информацию о форме поданного импульса давления и его плошади и может найтиприменение в практике медицинских ибиологических исследований.формула изобретенияПреобразователь импульсов давления, содержащий заполненный полярнойжидкостью корпус, ограниченный мембранами и разделенный на две камерыпористой перегородкой, с размещенными на ней .с обеих сторон электродами,один из которых выполнен сплошным,подключенными к регистрирующему устройству, о т л и ч а ю щ и й с ятем, что, с целью повышения точностипреобразования и измерения площадиимпульсов давления, в него введеныоднополярный усилитель, ключевая схема, источник образцового тока и измеритель временных интервалов, а одиниз электродон разделен на две - неравной величины площади, причем входусилителя подключен к входу регистрирующего устройства и к меньшемуэлектроду, а выход - к входу ключевой схемы, соединяющей выход источника образцового тока с большим исплошным электродами, управляющийвыход которой подключен к входу измерителя временных интервалов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 186751, кл. С 01 1 Я 29/04, 1964.2, Авторское свидетельство СССРР 344484, кл С 08 С 11/00, 1970,с авитель Н ед И, Баб Ред о и тек К з 8474/36 ираж дписн твенного комитета СССбретений и открытий35, Раушская наб., д. атентф, г. Ужгород, ул. Проектная,И Госуда делам и Москва,варрект
