Способ автоматического регулирования технологических параметров и устройство для его осуществления

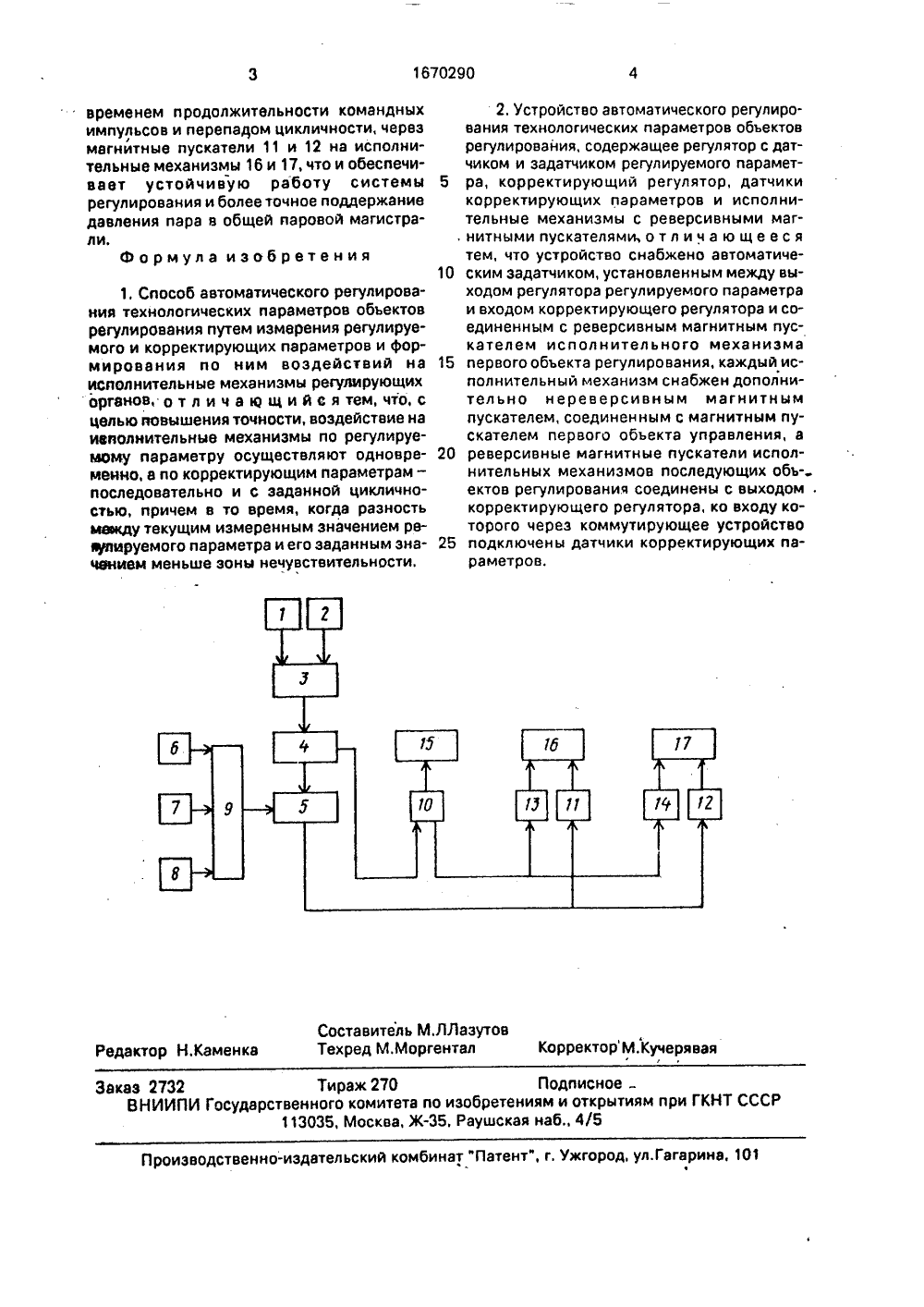

СОСЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 22 В 35/О ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ. СССР ОПИСАНИЕ ИЗОБРЕТЕНИ ВТОРСКО ИДЕТЕЛЬС ка систем автокотлоагрегато(71) Магнитогорский государственный институт по проектированию металлургических заВодов(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ И УСТРОЙСТВО ДЛЯ ЕГООСУЩЕСТВЛ Е Н И Я Изобретение относится к энергетике и может быть использовано в системах регулирования давления пара в общей паровой магистрали группы котлов.Цель изобретения - повышение точности.На чертеже представлена схема системы регулирования устройства, используемого для реализации способа.Устройство содержит датчик 1 и задатчик 2 регулируемого параметра давления в общей паровой магистрали, подключенные к регулятору 3, связанному последовательно с автоматическим эадатчиком 4 и корректирующим регулятором 5, датчики 6, 7 и 8 корректирующих параметров - давления в барабанах котлов, подключенных к общей паровой магистрали, подключенные через коммутирующее устройство 9 к корректирующему регулятору 5 магнитные пускатели 10, 11, 12 (реверсивные) и 13, 14 (неревер Я 2 1670290 А(57) Изобретение позволяет повысить точность автоматического регулирования технологических параметров за счет того, что в случае отклонения давления пара в барабане одного из котлов, подключенных к общей паровой магистрали по сигналу, по сигналам от датчиков 6, 7 или 8 и при разности сигналов от датчика 1 и задатчика 2 меньше эоны нечувствительности, осуществляется выдача командных импульсов корректирующего регулятора 5 с помощью коммутирующего устройства 9, с заданным временем и родолжительности и периодом, последовательно. через магнитные пускатели 11 и 12 на исполнительные механизмы 16 и 17. 1 ил. сивные), через которые прдключены соответственно автоматический задатчик 4 и корректирующий регулятор 5 к исполни- д тельным механизмам 15, 16 и 17.Работа устройства осуществляется следующим образом,4При изменении давления пара в общей О паровой магистрали по сигналам от датчика ЬЭ 1 и задатчика 2 регулятор 3 формирует ко. 0 манду через автоматический задатчик 4 и С 1 магнитные пускатели 10, 13 и 14, одновременно на исполнительные механизмы 15, 16 и 17. При непревышении разности сигналов от датчика 1 и эадатчика 2 эоны нечувствительности и отклонении давления пара в барабане одного из котлов, подключенных к общей паровой магистрали, по сигналам от датчиков 6, 7 или 8 с помощью коммутирующего устройства 9 осуществляется выдача командных импульсов корректирующего регулятора 5 последовательно с заданным1670290 временем продолжительности командных импульсов и перепадом цикличности, через магнйтные пускатели 11 и 12 на исполнительные механизмы 16 и 17, что и обеспечивает устойчивую работу системы регулирования и более точное поддержание давления нара в общей паровой магистрали.формула из обрете н ия Составитель М.ЛЛа Техред М.Моргента КорректорМ. КучеряваяР Редактор Н.Каменк Заказ 2732 Тираж 270 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 роиэводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 1, Способ автоматического регулирования технологических параметров объектов регулирования путем измерения регулируемого и корректирующих параметров и формирования по ним воздействий на исполнительные механизмы регулирующих органов о т л и ч а ю щ и й в я тем, что, с целью повышения точности, воздействие на иаполнительные механизмы по регулируемому параметру осуществляют одновремеино, а по корректирующим параметрам - последовательно и с заданной цикличностью, причем в то время, когда разность мекду текущим измеренным значением рееупирувмого параметра и его заданным значением меньше зоны нечувствительности. 2. Устройство автоматического регулирования технологических параметров объектов регулирования, содержащее регулятор с датчиком и задатчиком регулируемого парамет ра, корректирующий регулятор, датчикикорректирующих параметров и исполнительные механизмы с реверсивными маг, нитными пускателями, о т л и ч а ю щ е е с ятем, что устройство снабжено автоматиче ским задатчиком, установленным между выходом регулятора регулируемого параметра и входом корректирующего регулятора и соединенным с реверсивным магнитным пускателем исполнительного механизма 15 первого объекта регулирования, каждый исполнительный механизм снабжен дополнительно нереверсивным магнитным пускателем, соединенным с магнитным пускателем первого объекта управления, а 20 реверсивные магнитные пускатели исполнительных механизмов последующих объектов регулирования соединены с выходом .корректирующего регулятора, ко входу которого через коммутирующее устройство 25 подключены датчики корректирующих параметров.
