Чугун

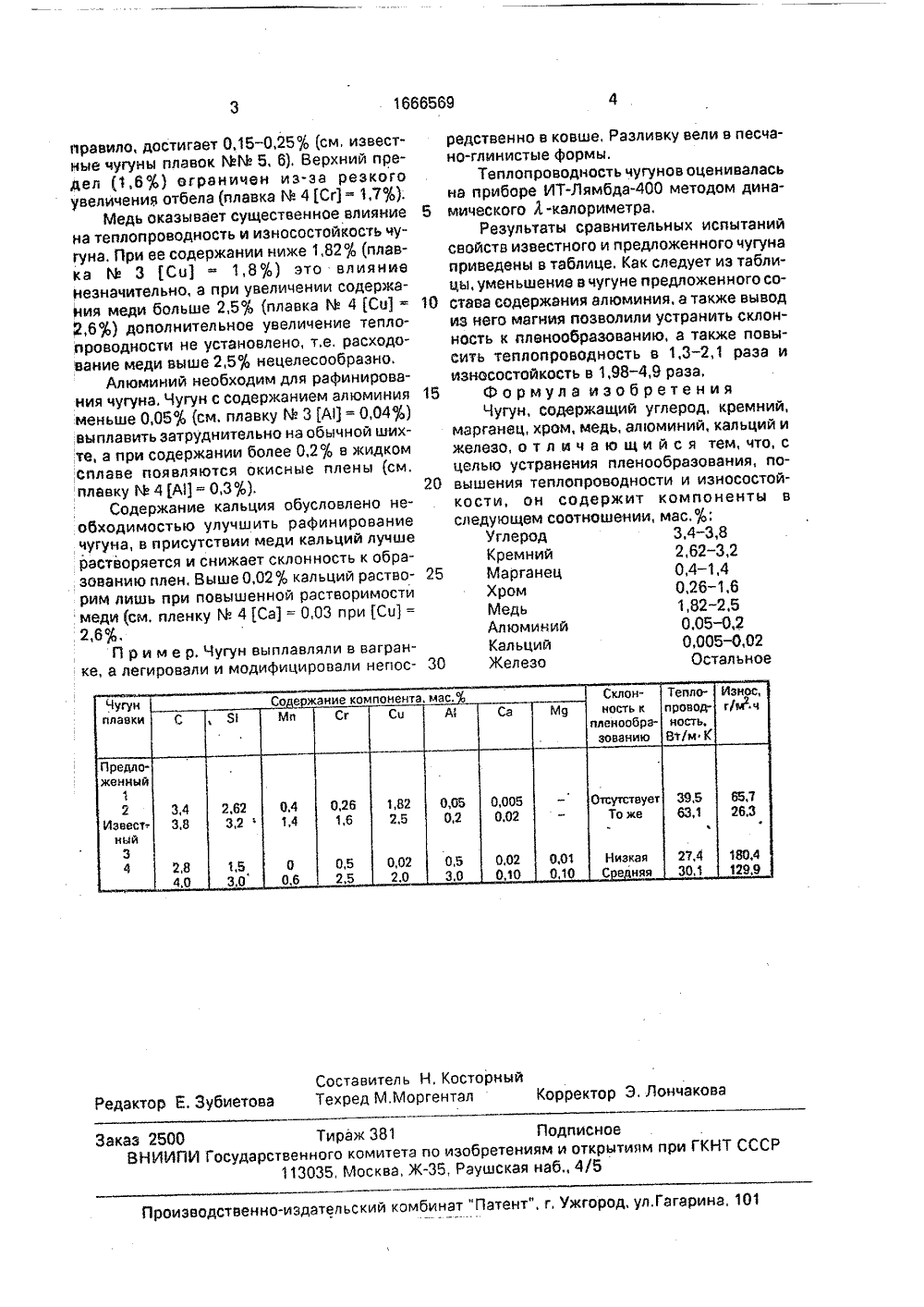

(57)Изобретение может быть испо ве деталей поршн нение пленооб теплопроводност вый чугун содерж щем соотношен 2,62 - 3,2, Мп 0,4 - 2,5; А 0,05-0,2; С ное. Изменение содержания А и в ли устранить скл нию, повысить те раза и износосто табл. ческий инст.утутвинчук, И.О.ПахН.Н.Якушин во СССР, 1972. Наличие кремния выше 3,2 (плавка ЬВ 4 Щ - 3,3) влечет за собой появление в д структуре чугуна силикокарбидов и резкое ОЬ ухудшение его обрабатцваемости резани- Ос ем. В своа очередь, уменьшение содержа- О ния кремния ниже 2,6 (плавка М 3 Щ" (у 2,6) послужило причиной появления отбе- О ла и, как следствие. ухудшение обрабатыва- О ем ости,Влияние марганца на свойства чугуна видно при срввнвнии нугунов иа плавок аа 3 )в Мп = 0,3 и М 4 Мп= 1,5, В первом а случае в структуре появился феррит и снизилась прочность и износостойкость, а во втором случае появился отбел, что резко ухудшило обрабатываемость.Выбор нижнего предела по содержанию хрома (0,26) обусловлен тем, что в нелегированных чугунах примесь хрома, как лено- одноГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТО РС КО МУ С Вид(54) ЧУГУН Изобретение относится к металлургии,в частности к разработке составов чугуна для деталей поршневой группы,Цель изобретения - устранение и образования, повышение теплопров сти и износостойкости. Изобретение иллюстрируется пример ми конкретного выполнения, Выбор грани нцх пределов содержания компонентов. чугуне предложенного состава обусловле следующим.Увеличение содержания углерода более 3,8 ф (плавка В 4 С =3,9) затруднительно при выплавке чугуна в вагранке: При этом заметно снижается прочность чугуна. Снижение содержания углерода ниже 3,4 (плавка ЬЬ 3 С = 3,30) существенно снижает теплопроводность чугуна,относится к металлургии и льзовано при проиэводстевой группы, Цель - устраразования, повышение и и износостойкости, Ноит компоненты в следуюии, мас.: С 3,4-3,8; 8 1,4; Сг 0,26 - 1,6; Сц 1,82- а 0,005-0,02 и Ре остальв предложенном чугуне ывод из него Мд позволионность к пленообразоваплопроводность в 1,3-2,1 йкость в 1,98-4,9 раза. 1Составитель Н КосторныйРедактор Е. Зубиетова Техред М.Моргентал Корректор Э, Лончакова Заказ 2500 Тираж 381 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 правило, достигает 0,15-0,25% (см, известные чугуны плавок ВВ 5, 6), Верхний предел (1,6%) ограничен из-за резкого увеличения отбела (плавка В 4 (Сг 1 = 1,7).Медь оказывает существенное влияние на теплопроводность и износостойкость чугуна. При ее содержании ниже 1,82% (плавка В 3 (Со 3 " 1,8%) это влияние Незначительно, а при увеличении содержаНия меди больше 2,5% (плавка В 4 (Со)- 9,6%) дополнительное увеличение теплопроводности не установлено, т.е. расходование меди выше 2,5% нецелесообразно.Алюминий необходим для рафинирования чугуна, Чугун с содержанием алюминия меньше 0,05% (см. плавку В 3 А 1 = 0,04) выплавить затруднительно на обычной шихте, а при содержании более 0,2% в жидком сплаве появляются окиси ые плен ы (см. плавку В 4 (АЦ = 0,3%).Содержание кальция обусловлено необходимостью улучшить рафинирование чугуна, в присутствии меди кальций лучше растворяется и снижает склонность к образованию плен. Выше 0,02% кальций растворим лишь при повышенной растворимости меди (см. пленку Ь 4 (Са = 0,03 при (Сц) = 2,6,П р и м е р. Чугун выплавляли в вагранке, а легировали и модифицировали непосредственно в ковше, Разливку вели в песчано-глинистые формы.Теплопроводность чугунов оцениваласьна приборе ИТ-Лямбдаметодом дина 5 мического Л -калориметра.Результаты сравнительных испытанийсвойств известного и предложенного чугунаприведены в таблице. Как следует из таблицы, уменьшение в чугуне предложенного со 10 става содержания алюминия, а также выводиз него магния позволили устранить склонность к плвнообразованию, а также повысить теплопроводность в 1,3 - 2,1 раза иизносостойкость в 1,98-4,9 раза,15 Формула изобретенияЧугун, содержащий углерод, кремний,марганец, хром, медь, алюминий, кальций ижелезо, о т л и ч а ю щ и й с я тем, что, сцелью устранения пленообразования, по 20 вышения теплопроводности и износостойкости, он содержит компоненты вследующем соотношении, мас.%:Углерод 3,4-3,8Кремний 2,62 - 3,225 Марганец 0,4 - 1,4Хром 0,26-1,6Медь 1,82 - 2,5Алюминий 0,05-0,2Кальций 0,005 - 0,0230 Железо Остальное
