Генератор плазмы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1660569
Авторы: Спиридонов, Тинчурин
Текст

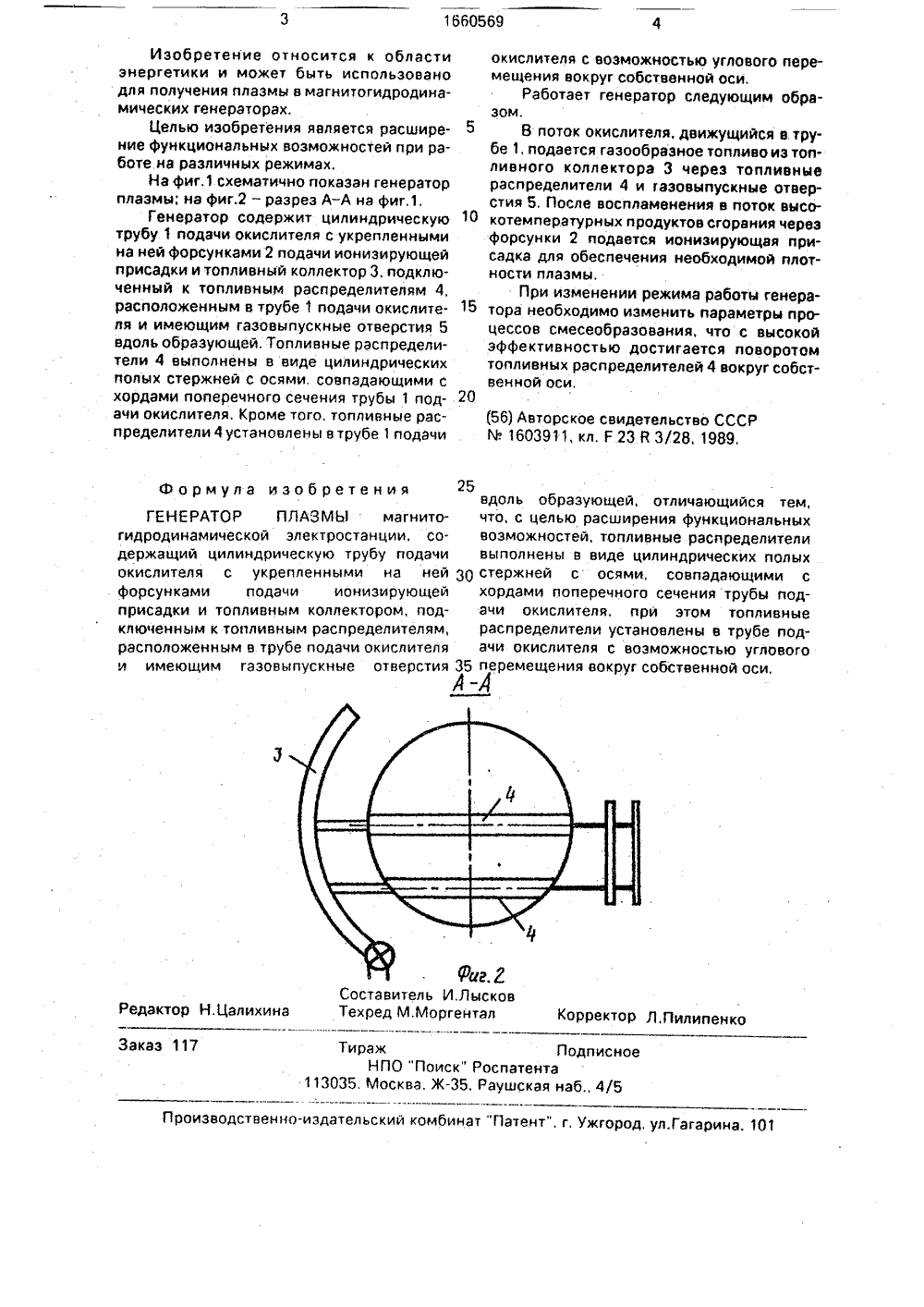

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)1 ОПИСАНИЕ ИЗОБРЕТЕк авторскому свидетельству(71) Казанский филиал Московского энергетического института(57) Изобретение относится к области энергетики иможет быть использовано для получения плазмы вмагнитогидродинамицеских генераторах Цепьизобретения - расширение функциональных воз 9) Я 1 (и) 1660569 (13) 1) 5 Н 05 Н 1 24 Г 23 К 3 28 можностей при работе на различных режимах В поток окислителя, движущийся в трубе 1, подается газообразное топливо из коллектора через топливные распределители 4 и газовыпускные отверстия 5. После воспламенения в поток высокотемпературных продуктов сгорания через форсунки 2 подается ионизируюцая присадка для обеспечения необходимых параметров плазмы, При изменении режима работы генератора необходимо изменить условия смесеобразования, что с высокой эффективностью достигается поворотом топливных распределителей 4 вокруг собственной оси. 2 ип.1660569 Формула изобретен иявдоль образующей, отличающийся тем,ГЕНЕРАТОР ПЛАВМЫ магнита- что, с целью расширения функциональных гидродинамической электростанции, со- возможностей, топливные распределители держащий цилиндрическую трубу подачи выполнены в виде цилиндрических полых окислителя с укрепленными на ней 30 стержней с осями, совпадающими с форсунками подачи ионизирующей хордами поперечного сечения трубы подприсадки и топливным коллектором, под- ачи окислителя, при этом топливные ключенным к топливным распределителям, распределители установлены в трубе подрасположенным в трубе подачи окислителя ачи окислителя с возможностью углового и имеющим газовыпускные отверстия 35 перемещения вокруг собственной оси., Ж, Раушская наб 4/5 ельский комбинат "Патент", г. Ужгород, ул.Гага изводственно Изобретение относится к области энергетики и может быть использовано для получения плазмы в магнитогидродинамических генераторах.Целью изобретения является расширение функциональных возможностей при работе на различных режимах.На фиг,1 схематично показан генератор плазмы; на фиг.2 - разрез А-А на фиг.1.Генератор содержит цилиндрическую трубу 1 подачи окислителя с укрепленными на ней форсунками 2 подачи ионизирующей присадки и топливный коллектор 3, подключенный к топливным распределителям 4, расположенным в трубе 1 подачи окислителя и имеющим газовыпускные отверстия 5 вдоль образующей. Топливные распределители 4 выполнены в виде цилиндрических полых стержней с осями. совпадающими с хордами поперечного сечения трубы 1 подачи окислителя. Кроме тога, топливные распределители 4 установлены в трубе 1 подачи окислителя с возможностью углового перемещения вокруг собственной оси,Работает генератор следующим образом.В поток окислителя, движущийся в. трубе 1, подается газообразное топливо из топливного коллектора 3 через топливныераспределители 4 и газовыпускные отверстия 5. После воспламенения в поток высо 10 котемпературных продуктов сгорания черезфорсунки 2 подается ионизирующая присадка для обеспечения необходимой плотности плазмы.При изменении режима работы генера 15 тора необходимо изменить параметры процессов смесеобразования, что с высокойэффективностью достигается поворотомтопливных распределителей 4 вокруг собственной оси,2056) Авторское свидетельство СССРМт 1603911, кл, Г 23 й 3/28. 1989.
