Способ определения содержания озона в воздухе

Номер патента: 1659799

Авторы: Лебедев, Мамаев, Сирота, Челибанов, Шургалина

ZIP архив

Текст

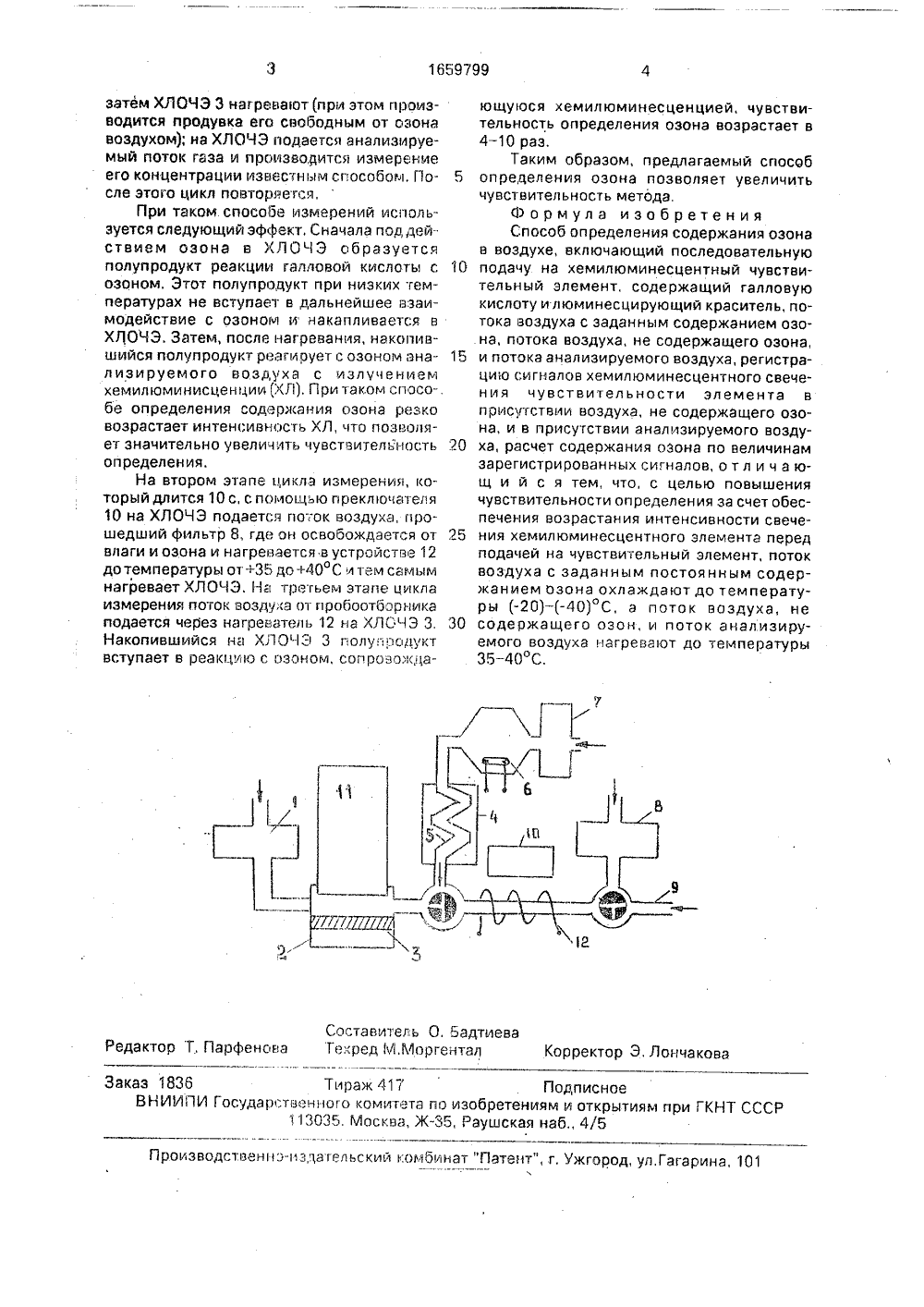

(5)5 О 01 М 21/76 ПИСАНИЕ ИЗОБРЕТЕНИ О С ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ(71) Ленинградский гидрометеорологический институт(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ОЗОНА В ВОЗДУХЕ Изобретение относится к озонометрии, в частности к способам определения содержания озона в воздухе по интенсивности гетерогенной хемилюминесценции,Целью изобретения является повышение чувствительности способа,На чертеже представлено устройство для осуществления способа,Устройство содержит насос 1, реакционную камеру 2, хемилюминесцентный озоночувствительный элемент (ХЛОЧЭ) 3, резервуар 4 с твердой двуокисью азота, со змеевиком 5, генератор 6 озона, представляющий собой емкость со ртутной лампой, и два воздушных фильтра 7 и 8, представляющие собой емкости с силикагелем и активированным углем, пробоотборник 9, переключающее устройство 10, фотоэлектронный умножитель 11 с системой регистрации и нагреватель 12.Устройство работает следующим образом. Ж 1659799 А 1(57) Изобретение относится к области озонометрии, в частности к способам определения содержания озона в воздухе по интенсивности гетерогенной хемилюминесценции. Цель изобретения - повышение чувствительности способа, В способе на хемилюминесцентный озоночувствительный элемент, содержащий галловую кислоту, подают охлаждаемый до температуры от -20 до -40 С пото 1 воздуха с заданным содержанием озона, затем последовательно подогретый до 35-40"С поток воздуха, не содержащего озон, и подогреть 1 й до 35- 40 С поток анализируемого воздуха. 1 ил,Насос 1 протягивает воздух через реакцион ную камеру 2. Н а первом этапе цикла измерения воздух проходит через фильтр 7, где он освобождается от влаги и озона, затем через генератор 6, где свет ртутной лампы создает постоянную концентрацию озона, затем через змеевик 5, где он охлаждается до температуры от -20 до -40 С. Этот поток воздуха подается в реактор 2 на ХЛОЧЭ, где начинает накапливаться полупродукт реакции озона с галловой кислотой, Время продувки определяется тепловой инерционностью системы теплообменник 5 - ХЛОЧЭ 3, концентрацией озона, создаваемой генератором, и необходимым повышением чувствительности и может составлять от единиц до десятков секунд,Цикл измерения состоит из следующих этапов: сначала производится глубокое охлаждение ХЛОЧЭ (при этом производится продувка его потоком воздуха от генератора озона с постоянной концентрацией озона);1659799 3 772 ф Составитель О, Бадтиевактор Т, Парфенс ва Техред М,Моргентал Корректо ончаков аз 1836 Тираж 417 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская наб 4/5 Пр.брательский комбинат "Патент", г. Ужгород, ул,Гагаринач водственн: затем ХЛОЧЗ 3 нагревают (при этом производится продувка его свободным от озона воздухом); на ХЛОЧЗ подается анализируемый поток газа и производится измерение его концентрации известным способом, После этого цикл повторяется,При таком способе измерений используется следующий эффект, Сначала под действием озона в ХЛОЧЗ образуется полупродукт реакции галловой кислоты с озоном, Этот полупродукт при низких температурах не вступает в дальнейшее взаимодействие с озоном и накапливается в ХЛОЧЗ. Затем, после нагревания, накопившийся полупродукт реагирует с озоном анализируемого воздуха с излучением кемилюминисценции (ХЛ), При таком способе определения содержания озона резко возрастает интенсивность ХЛ, что позволяет значительно увеличить чувствительность определения.На втором этапе цикла измерения, который длится 10 с, с помощью преключателя 10 на ХЛОЧЭ подается па;ок воздуха, прошедший фильтр 8, где он освобождается от влаги и озона и нагревается в устройстве 12 до температуры от+35 до+40 С и тем самым нагревает ХЛОЧЗ. На третьем этапе цикла измерения поток воздуха от пробоотборника подается через нагреватель 12 на ХЛСЧЗ 3, Накопившийся на ХЛОЧЗ 3 полуг,редукт вступает в реакцию с озоном, сопровождающуюся хемилюминесценцией, чувствительность определения озона возрастает в 4 - 10 раз.Таким образом, предлагаемый способ 5 определения озона позволяет увеличитьчу вствител ь ность метода.Формула изобретения Способ определения содержания озонав воздухе, включающий последовательную 10 подачу на хемилюминесцентный чувствительный элемент, содержащий галловую кислоту и люминесцирующий краситель, потока воздуха с заданным содержанием озона, потока воздуха, не содержащего озона, 15 и потока анализируемого воздуха, регистрацию сигналов хемилюминесцентного свечения чувствительности элемента в присутствии воздуха, не содержащего озона, и в присутствии анализируемого возду ха, расчет содержания озона по величинамзарегистрированных сигналов, о т л и ч а ющ и й с я тем, что, с целью повышения чувствительности определения за счет обеспечения возрастания интенсивности свече ния хемилюминесцентного элемента передподачей на чувствительный элемент, поток воздуха с заданным постоянным содержанием озона охлаждают до температуры (-20)+40)С, а поток воздуха, не ЗО содержащего озон, и поток анализируемого воздуха нагревают до температуры 35-40 С.

Смотреть

Заявка

4702822, 09.06.1989

ЛЕНИНГРАДСКИЙ ГИДРОМЕТЕОРОЛОГИЧЕСКИЙ ИНСТИТУТ

ЛЕБЕДЕВ СЕРГЕЙ ГЕРМАНОВИЧ, МАМАЕВ МИХАИЛ АРКАДЬЕВИЧ, СИРОТА ВИТАЛИЙ ГЕОРГИЕВИЧ, ЧЕЛИБАНОВ ВЛАДИМИР ПЕТРОВИЧ, ШУРГАЛИНА ИРИНА КИМОВНА

МПК / Метки

МПК: G01N 21/76

Метки: воздухе, озона, содержания

Опубликовано: 30.06.1991
