Устройство для сигнализации о неисправностях работающих канатов и ремней
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 16564
Автор: Сметанин
Текст

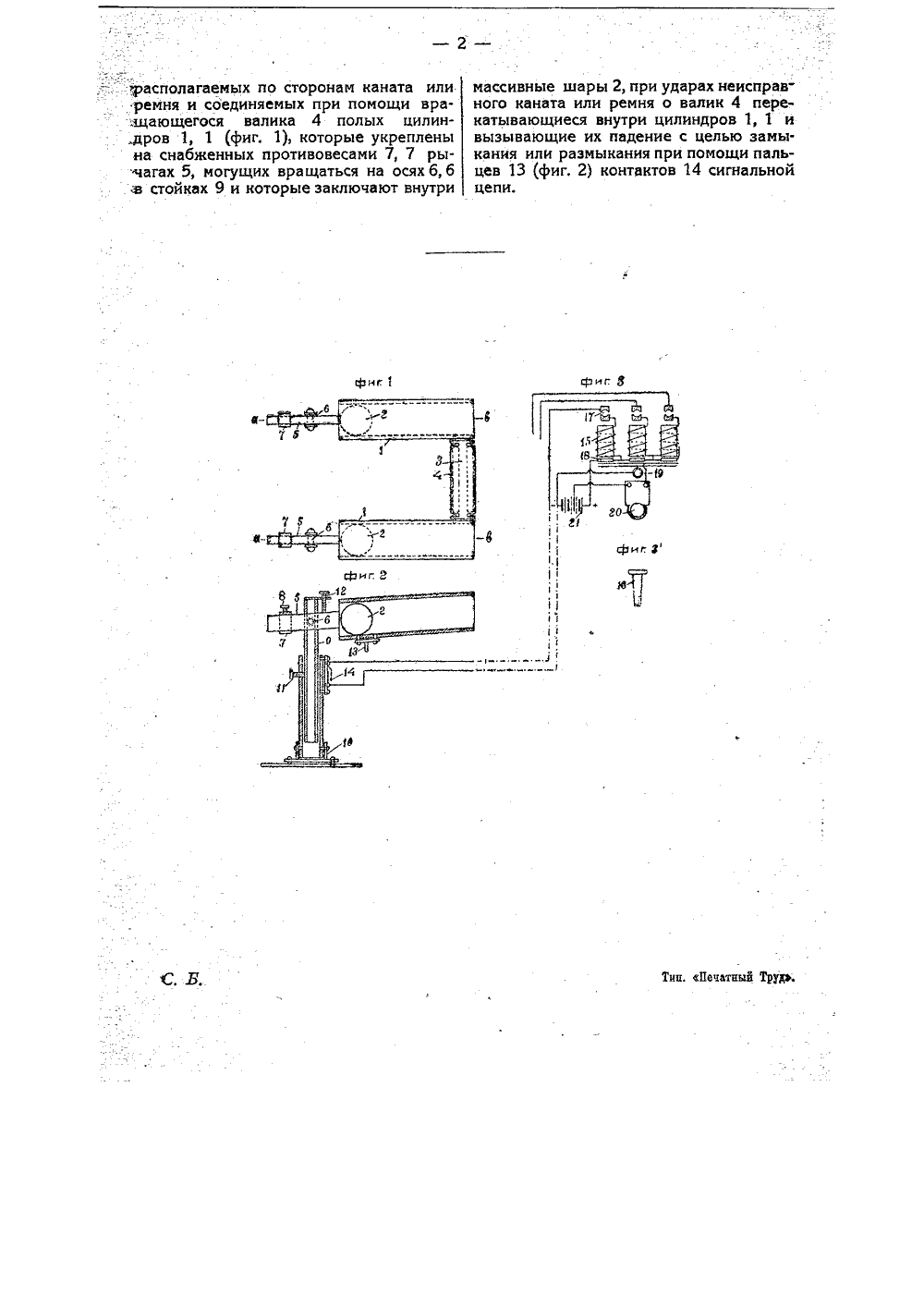

1656 Класс 74 Ь А ИЕ ПЯТ ПИС йства для сигн зации о неисправностях работнатов и ремней,х 29 года 7 апр нту Д, П. нина, заявленному аяв. свид. Ы 46087 едмет патента патента опубликовано 31 август няется на 15 лет от 3 Предлагаемое изобретение касается устройства для:сигнализации о неисправностях работающих канатов и ремней и имеет целью заблаговременно предупредить остановки групповых приводов из-за трудно обнаруживаемых неисправностей закрытых гибких передач.На чертеже фиг. 1 изображает вид предлагаемого устройства сверху; фиг. 2 - его вертикальный разрез по аЬ (фиг.1); фиг. 3 - схему соединений электрических приборов, служащих для сигнализации.Два полых цилиндра 1, 1 (фиг. 1 и 2) с заключенными внутри их массивными шарами 2 соединены вместе при помощи оси 3, на которой насажен полый валик 4, Каждый из цилиндров 1 укреплен на одном конце рычага 5, насаненного на ось б и снабженного на другом конце противовесом 7 со стопорным винтом 8. Ось б рычага 5 пропущена через стойку 9, входящую в полую часть под. ставки 10 и закрепленную в ней винтом 11. В верхней части стойки 9 проходит винт 12, служащий упором для рычага 5. На нижней стороне наружной поверхности цилиндра 1 имеется палец 13, замыкающий при падении цилиндра контакт 14 сигнальной цепи (фиг. 3), укрепленный в верхней части подставки 10. Расстояние между цилиндрами 1 делается соответственно ширине 930 года, Действие патента распростравгуста 1931 года,шкива привода так, чтобы канаты или ремни помещались на валике 4. Устройство устанавливается около шкива двигателя под работающими канатами или ремнями. Соотношение моментов сил, действующих на плечи рычага 5,уста. навливается передвижным противовесом 7, а угол наклона рычага - винтом 12,При ударах неисправного каната или ремня о валик 4, перекатывающиеся внутри цилиндров 1, 1 шары 2 вызовут их падение и замыкание контакта 14 пальцем 13. При этом замкнется цепь соответствующего электромагнита 15, так как штепсель 16 нормально находится в гнезде 17; клапан 18 электромагнита 15 откроется, укажет номер поврежденной передачи и замкнет цепь сигнальной лампы 19 и электрического звонка 20, питаеммх током батареи 21. Для приведения в нормальное положение электрической части устройства достаточно вынуть штепсель 1 б из гнезда 17; тогда прохождение тока через сигнальные приборы прекратится и сигнал будет действовать для неповрежденных устройств. Устроиство для сигнализации о н справностях работающих канатов и ре ей, характеризующееся примененифиг 3 фн 1 нп. Печатный Тр- располагаемых по сторонам каната илиремня и соединяемых при помощи вра.щающегося валика 4 полых цилин.дров 1, 1 (фиг. 3), которые укреплены на снабженных противовесами 7, 7 рычагах 5, могущих вращаться на осяхб,б з стойках 9 и которые заключают внутри массивные шары 2, при ударах неисправного каната или ремня о валик 4 перекатывающиеся внутри цилиндров 1, 1 и вызывающие их падение с целью замы. кания или размыкания при помощи пальцев 13 (фиг. 2) контактов 14 сигнальной цепи.
