163048

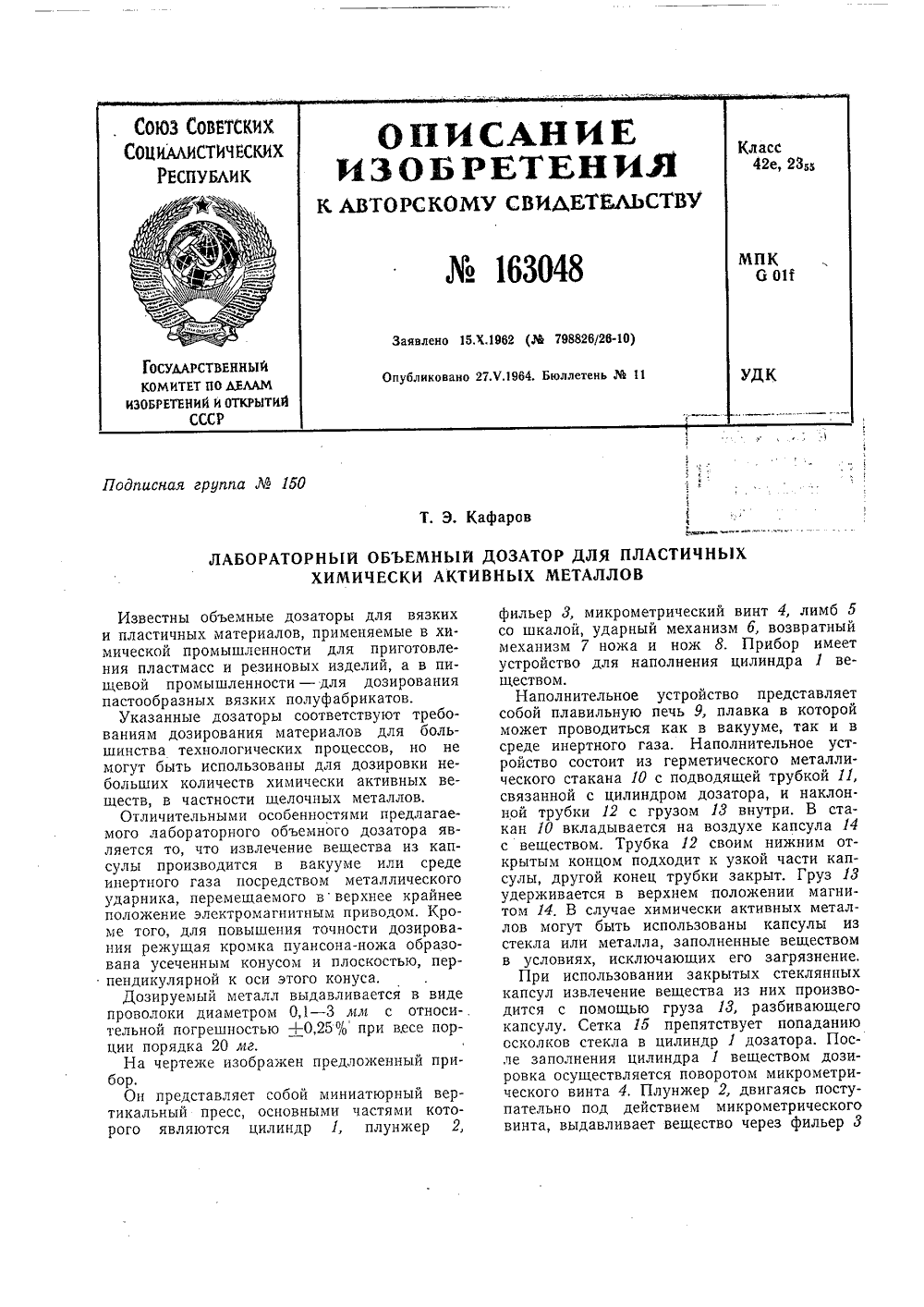

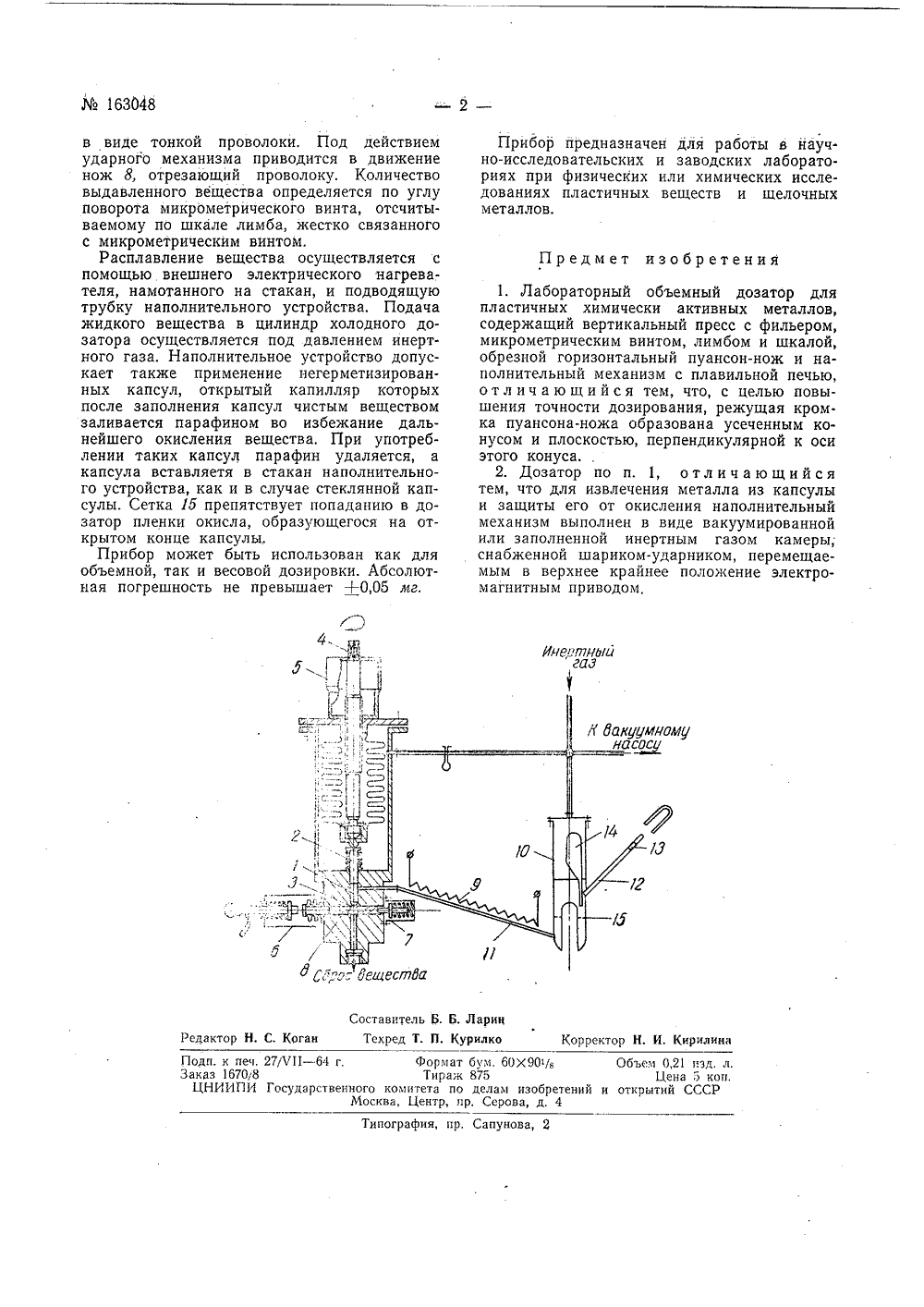

Подписная группа М 150 Т. Э, Кафаров ЛАБОРАТОРНЫЙ ОБЪЕМНЫЙ ДОЗАТОР ДЛЯ ПЛАСТИЧНЫХ ХИМИЧЕСКИ АКТИВНЫХ МЕТАЛЛОВИзвестны объемные дозаторы для вязкихи пластичных материалов, применяемые в химической промышленности для приготовления пластмасс и резиновых изделий, а в пищевой промышленности - для дози ров анияпастообразных вязких полуфабрикатов.Указанные дозаторы соответствуют требованиям дозирования материалов для большинства технологических процессов, но немогут быть использованы для дозировки небольших количеств химически активных веществ, в частности щелочных металлов,Отличительными особенностями предлагаемого лабораторного объемного дозатора является то, что извлечение вещества из капсулы производится в вакууме или средеинертного газа посредством металлическогоударника, перемещаемого вверхнее крайнееположение электромагнитным приводом. Кроме того, для повышения точности дозирования режущая кромка пуансона-ножа образована усеченным конусом и плоскостью, перпендикулярной к оси этого конуса.Дозируемый металл выдавливается в видепроволоки диаметром 0,1 - 3 мл с относи-.тельной погрешностью +0,25% при весе порции порядка 20 мг.На чертеже изображен предложенный прибор,Он представляет собой миниатюрный вертикальный пресс, основными частями которого являются цилиндр 1, плунжер 2,фильер 3, микрометрический винт 4, лимб 5 со шкалой, ударный механизм б, возвратный механизм 7 ножа и нож 8. Прибор имеет устройство для наполнения цилиндра 1 веществом.Наполнительное устройство представляет собой плавильную печь 9, плавка в которой может проводиться как в вакууме, так и в среде инертного газа. Наполнительное устройство состоит из герметического металлического стакана 10 с подводящей трубкой 11, связанной с цилиндром дозатора, и наклон. ной трубки 12 с грузом 13 внутри, В стакан 10 вкладывается на воздухе капсула 14 с веществом. Трубка 12 своим нижним открытым концом подходит к узкой части капсулы, другой конец трубки закрыт. Груз 13 удерживается в верхнем положении магнитом 14. В случае химически активных металлов могут быть использованы капсулы из стекла или металла, заполненные веществом в условиях, исключающих его загрязнение,При использовании закрытых стеклянных капсул извлечение вещества из них производится с помощью груза 13, разбивающего капсулу. Сетка 15 препятствует попаданию осколков стекла в цилиндр 1 дозатора. После заполнения цилиндра 1 веществом дозировка осуществляется поворотом микрометрического винта 4, Плунжер 2, двигаясь поступательно под действием микрометрического винта, выдавливает вещество через фильер 3163048 П р едм ет изобретения Г ) ж Х Г-фТипография, пр, Сапунова, 2 в виде тонкой проволоки, Под действием ударного механизма приводится в движение нож 8, отрезающий проволоку. Количество выдавленного вещества определяется по углу поворота микрометрического винта, отсчитываемому по шкале лимба, жестко связанного с микрометрическим винтом.Расплавление вещества осуществляется с помощью внешнего электрического нагревателя, намотанного на стакан, и подводящую трубку наполнительного устройства. Подача жидкого вещества в цилиндр холодного дозатора осуществляется под давлением инертного газа, Наполнительное устройство допускает также применение негерметизированных капсул, открытый капилляр которых после заполнения капсул чистым веществом заливается парафином во избежание дальнейшего окисления вещества, При употреблении таких капсул парафин удаляется, а капсула вставляетя в стакан наполнительного устройства, как и в случае стеклянной капсулы. Сетка 1 б препятствует попаданию в дозатор пленки окисла, образующегося на открытом конце капсулы,Прибор может быть использован как для объемной, так и весовой дозировки. Абсолютная погрешность не превышает +0,05 мг. дп. к пеи. 27/И 1 - 64 г. Фор аз 16708 Ти НИИПИ Государственного комитета Москва, ЦентПрибор предназначен для работы в научно-исследовательских и заводских лабораториях при физических или химических исследованиях пластичных веществ и щелочных металлов. 1. Лабораторный объемный дозатор для пластичных химически активных металлов, содержащий вертикальный пресс с фильером, микрометрическим винтом, лимбом и шкалой, обрезной горизонтальный пуансон-нож и наполнительный механизм с плавильной печью, отличающийся тем, что, с целью повышения точности дозирования, режущая кромка пуансона-ножа образована усеченным конусом и плоскостью, перпендикулярной к оси этого конуса, .2. Дозатор по п. 1, о т л и ч а ю щ и й с я тем, что для извлечения металла из капсулы и защиты его от окисления наполнительный механизм выполнен в виде вакуумированной или заполненной инертным газом камеры; снабженной шариком-ударником, перемещаемым в верхнее крайнее положение электромагнитным приводом,
