Реле давления для пневматических и гидравлических систем регулирования: а1
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

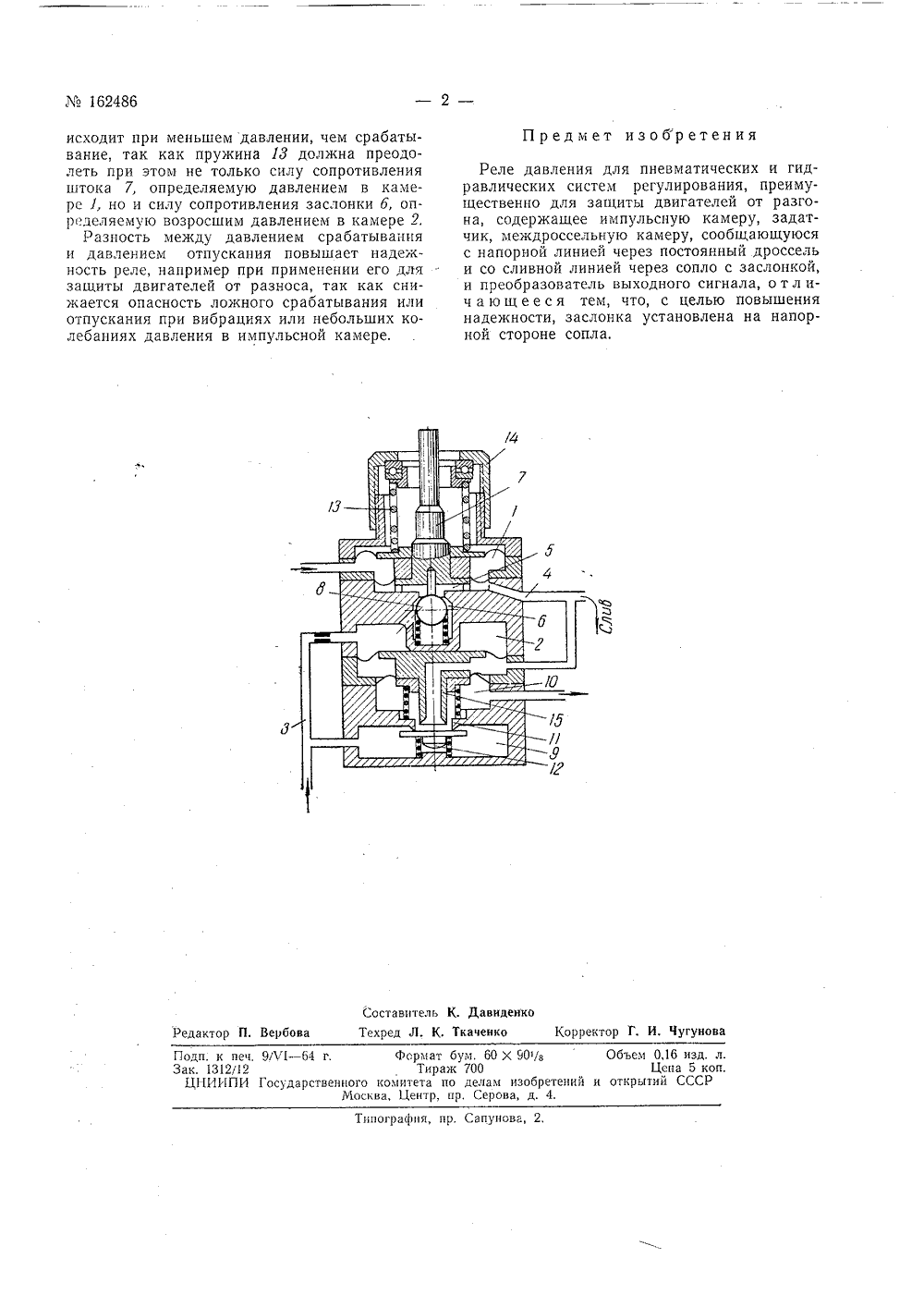

Коломенский тепловозостроительный завод Авторы изобретенияЛ. Д. Юз, С. Л, Трескунов и Ю. Н Райский РЕЛЕ ДАВЛЕНИЯ ДЛЯ ПНЕВМАТИЧЕСКИХ И ГИДРАВЛИЧЕСКИХ СИСТЕМ РЕГУЛИРОВАНИЯИзвестны реле давления для пневматических и гидравлических систем регулирования, например для защиты двигателей от разгона, содержащие пружинный задатчик, импульсную камеру, междроссельную камеру, сообщающуюся с напорной линией через постоянный дроссель и со сливной линией через сопло с заслонкой, и преобразователь выходного сигнала.Предложенное реле давления отличается от известных тем, что заслонка установлена с напорной стороны сопла. Это повышает надежность реле, так как обеспечивается разность давлений срабатывания и отпускания и повышается быстродействие реле.На чертеже изображено реле давления, выполненное согласно изобретению.Оно содержит импульсную камеру 1, междроссельную камеру 2, напорную линию 3 и сливную линию 4. Камера 2 сообщается со сливной линией через сопло 5 с заслонкой б, выполненной в виде шарика, взаимодействующего со штоком 7. На входе в камеру 2 в напорной линии предусмотрен постоянный дроссель 8.Выходной преобразователь реле образован напорной камерой 9 и выходной камерой 10, сообщающимися между собой через сопло 11 и заслонку 12, Задатчик реле выполнен в виде пружины И и накидной гайки 14, Выходная камера 10 соединяется со сливной линией соплом 15.Реле работает следующим образом.При давлении в камере 1 ниже установленного пружина 1 З, воздействуя через шток 7, отжимает заслонку б вниз, При этом камера 2 сообщается со сливной линией 4. Когда сопло 15 отжато вверх, заслонка 12 закрывает доступ сжатого воздуха в выходную камеру 10,Как только давление в камере 1 становится выше установленного, шток 7, преодолевая сопротивление пружины 1 З, смещается вместе с заслонкой б вверх, в результате чего проходное сечение сопла 5 уменьшается. При этом возросшее давление в камере 2, воздействуя на заслонку б, способствует дальнейшему уменьшению проходного сечения сопла 5. Заслонка б резко поднимается вверх до упора в седло и полностью закрывает выход из камеры 2, Давление в камере возрастает до давления в напорной личии, в результате чего сопло 15, смещаясь вниз, отжимает заслонку 12 и сообщает выходную камеру 10 с напорной камерой 9.В импульсной камере отпускание реле проМ 162486 Предмет изобретения Составитель К. ДавиденкоП, Вербова Техред Л. К. Ткаченко Корректор Г. И, Чугунова Редакт Подп. к печ, 9/Ч 1 - 64Зак. 1312/12ЦНИИПИ Госу г. Формат бум, 60 Х 90/вТираж 700дарственного комитета по делам изобретений иМосква, Центр, пр. Серова, д. 4. бъем 0,16 изд. Цена 5 ко ткрытий СССРТипографа апунсв исходит при меньшем давлении, чем срабатывание, так как пружина 18 должна преодолеть при этом не только силу сопротивления штока 7, определяемую давлением в камере 1, но и силу сопротивления заслонки б, определяемую возросшим давлением в камере 2.Разность между давлением срабатывания и давлением отпускания повышает надежность реле, например при применении его для зашиты двигателей от разноса, так как снижается опасность ложного срабатывания или отпускания при вибрациях или небольших колебаниях давления в импульсной камере. Реле давления для пневматических и гидравлических систем регулирования, преимущественно для защиты двигателей от разгона, содержащее импульсную камеру, задатчик, междроссельную камеру, сообщающуюся с напорной линией через постоянный дроссель и со сливной линией через сопло с заслонкой, и преобразователь выходного сигнала, о тл ич а ю щ е е с я тем, что, с целью повышения надежности, заслонка установлена на напорной стороне сопла,
СмотретьЗаявка
833758
Коломенский тепловозостроительный завод Куйбышев
Л. Д. Юз, С. Л. Трескунов, Ю. Н. Райский
МПК / Метки
МПК: G05B 9/00
Метки: гидравлических, давления, пневматических, реле, систем
Опубликовано: 01.01.1964
