Плотина из грунтовых материалов

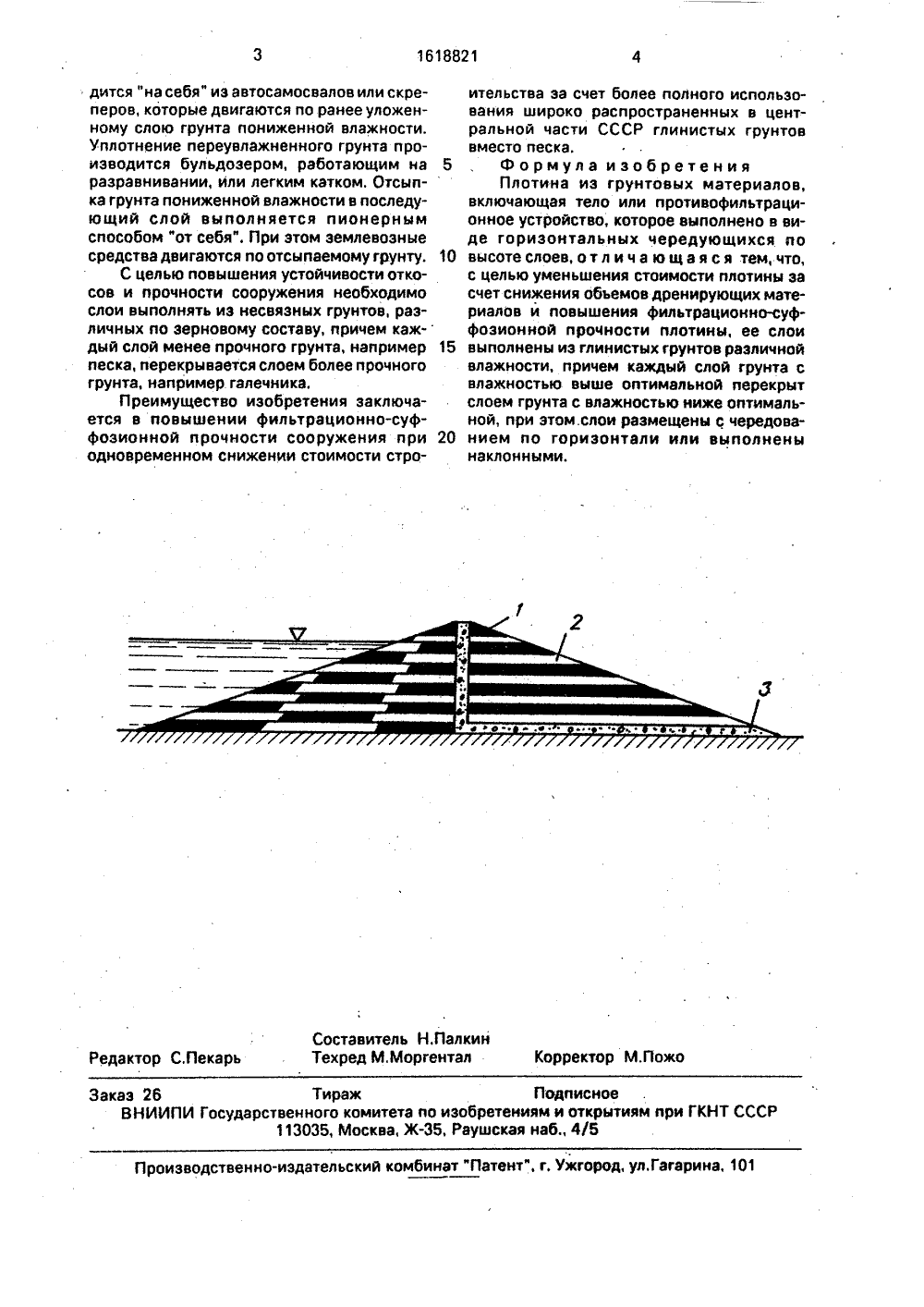

(49) 1618821 51)5 Е 0 А Е ектор Всетел ьско;о института эбург М.Б тво грун- Энергоиэ ьство СС 06, 1967,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Павчич МП, Радченко В,Г., ГинПроектирование и строительстовых плотин особого типа. - М.:дат, 1981, с. 21 - 27.Авторское свидетел СРМ 192072, кл. Е 02 В 7( Изобретение относится к гидротехническому строительству, в частности к конструкциям плотин из грунтовых материалов, и может быть использовано при проектировании и строительстве плотин, дамб, дорог и других качественных насыпей.Цель изобретения - уменьшение стоимости плотины за счет снижения обьемов дренирующих материалов и повышение фильтрационно-суффозион ной и рочности плотины,На чертеже изображена плотина, поперечный профиль,Тело плотины выполнено в виде чередующихся слоев. Слои 1 переувлажненных глинистых грунтов перекрываются слоями 2 глинистых грунтов пониженной влажности, В теле плотины устроен дренаж 3 для пере(54) ПЛО ИАЛОВ(57) Изобретение относится к гидротехническому строительству. Цель изобретения - уменьшение стоимости плотины за счет снижения объемов дренирующих материалов и повышения фильтрационно-суффозионной прочности плотины. Тело плотины выполняют в виде чередующихся слоев из глинистых грунтов. Слои располагают горизонтально или наклонно, Переувлажненный глинистый грунт перекрывают грунтом пониженной влажности. Влага перераспределяется между слоями, отвод дренажных вод снижается, Глинистые грунты повышают фильтрационно-суффозионную прочность плотины. В плотине устраивают дренаж для отвода фильтрационного потока воды. 1 ил. хвата и отвода фильтрационного потока воды.При возведении плотины из грунтовых материалов вместо специального дренирующего материала применяют глинистый грунт пониженной влажности. После отсыпки последующего слоя из переувлажненного глинистого грунта влага из него будет постепенно перераспределяться в слои глинистого грунта с пониженной влажностью. Оптимальное соотношение толщин слоев равно соотношению механической прочности грунтов в этих слоях. Фильтрационно-суффоэионная прочность плотины повышается благодаря сцеплению частиц глинистого грунта, упрочнению слоев и отсутствию порового давления консолидации.Отсыпка слоев глинистого грунта с влажностью выше оптимальной произво1618821 Составитель Н.ПалкинТехред М.Моргентал Корректор М.Пожо Редактор С.Пекарь Заказ 26 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 дится "на себя" из автосамосвалов или скреперов, которые двигаются по ранее уложенному слою грунта пониженной влажности. Уплотнение переувлажненного грунта производится бульдозером, работающим на 5 разравнивании, или легким катком, Отсып-ка грунта пониженной влажности в последующий слой выполняется пионерным способом "от себя", При этом землевозные средства двигаются по отсыпаемому грунту, 10С целью повышения устойчивости откосов и прочности сооружения необходимо слои выполнять из несвязных грунтов, различных по зерновому составу, причем каж- дый слой менее прочного грунта, например 15 песка, перекрывается слоем более прочного грунта, например галечника.Преимущество изобретения заключается в повышении фильтрационно-суффоэионной прочности сооружения при 20 одновременном снижении стоимости строительства за счет более полного использования широко распространенных в центральной части СССР глинистых грунтов вместо песка.Формула изобретения Плотина из грунтовых материалов, включающая тело или противофильтрационное устройство, которое выполнено в виде горизонтальных чередующихся по высотеслоев,отличающаяся тем,что, с целью уменьшения стоимости плотины за счет снижения объемов дренирующих материалов и повышения фильтрационно-суффозионной прочности плотины, ее слои выполнены иэ глинистых грунтов различной влажности, причем каждый слой грунта с влажностью выше оптимальной перекрыт слоем грунта с влажностью ниже оптимальной, при этом. слои размещены с чередованием по горизонтали или выполнены наклонными.
