Сегмент для сборной дисковой пилы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

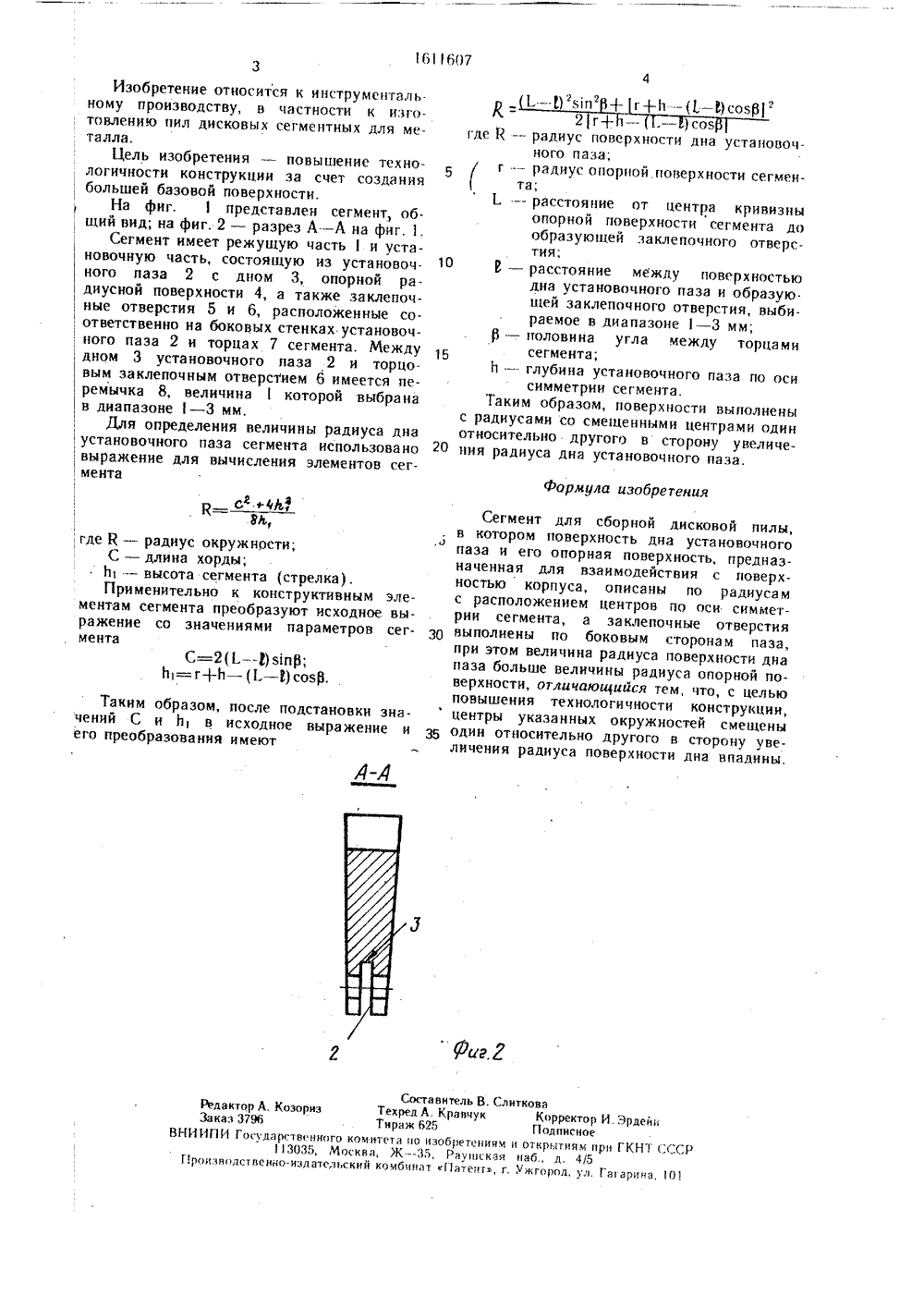

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 16 ц 91 11 1)5 В 23 О 37/ конструкторскоции и контролования Елисеев а-ма шиностроитенд, М.: Ма ш гиз,)ей ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Московское особоебюро средств автоматизаэлектроэрозион ного оборуд(54) СЕГМЕНТ ДЛЯ СБОРНОЙ ДИСКОВОЙ ПИЛЫ(57) Изобретение относится к инструментальному производству, в частности к изготовлецию дисковых сегментных пил. Цель изобретения - повышение надежности крепления сегментов за счет создания большей базовой поверхности. Сегмент для сборной дисковой пилы имеет установочный паз с радиусной поверхностью дна, опорную радиусную поверхьость 4 и заклепочные отверстия 5 и 6. Центры окружностей, описывающих дно установочного паза и опорную поверхность, расположены на оси симметрии сегмента и смещены один относительно другого в сторону увеличения радиуса поверхности дна установочного паза. 2 ил.=г+ аким образом й С и В, в реобразовани осле подстановки знасходное выра жение и меют чен его 3Изобретение относится к инструментальному производству, в частности к изготовлению пил дисковых сегментных для металла.Цель изобретения - повышение технологичности конструкции за счет создания большей базовой поверхности.На фиг.представлен сегмент, общий вид; на фиг. 2 - разрез А - А на фиг. 1,Сегмент имеет режущую частьи уста1, новочную часть, состоящую из установочного лаза 2 с дном 3, опорной ра, диусной поверхности 4, а также заклепоч; ные отверстия 5 и 6, расположенные со ответственно на боковых стенках установочного паза 2 и торцах 7 сегмента. Между , дном 3 установочного паза 2 и торцо-вым заклепочным отверстием 6 имеется пе1 ремычка 8, величина 1 которой выбрана ., в диапазоне 1 - 3 мм.Для определения величины радиуса днаустановочного паза сегмента использовано вырахсеиие для вычисления элементов сег, ментасф .ФМ.футгде К - радиус окружности;С - длина хорды;Ь 1 - высота сегмента (стрелка).Применительно к конструктивным элементам сегмента преобразуют исходное выражение со значениями параметров сег- мента где Крадиус поверхности дна установоч.ного паза; -- радиус опорной поверхности сегта; 1расстояние от центра кривизны опорной поверхности сегмента до образующей эаклепочного отверстия; О р - расстояние между поверхностью дна установочного паза и образующей заклепочного отверстия, выбираемое в диапазоне 1 - 3 мм; - половина угла между тор исегмента; -- глубина установочного паза по осисимметрии сегмента.Таким образом, поверхности выполнены от с радиусами со смещенными центрами оди н О тносительно другого в сторону увелич -чеиия радиуса дна установочного паза. Сегмент для сборной дисковой пилы, в котором поверхность дна установочного паза и его опорная поверхность, предназначенная для взаимодействия с поверхностью корпуса, описаны по радиусам с расположением центров по оси симметрии сегмента, а заклепочные отверстия выполнены по боковым сторона м паза, при этом величина радиуса поверхности дна паза больше величины радиуса опорной поверхности, отличающийся тем, что, с целью повышения технологичности конструкции,центры указанных окружностей смещены один относительно другого в сторону увеличения радиуса поверхности дна впадины,витель В. Слнтко Кравчук5 Коз роизводстве рина,РЬдактор А Заказ 3796НИИПИ Гогу арственного к 13035, Моно-изд атея ьс Корректор Подписное обретениям и открытиям н Раугиская наб., д. 4/5 Патент, г. Ужгород, ул.
СмотретьЗаявка
4227703, 13.04.1987
МОСКОВСКОЕ ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО СРЕДСТВ АВТОМАТИЗАЦИИ И КОНТРОЛЯ И ЭЛЕКТРОЭРОЗИОННОГО ОБОРУДОВАНИЯ
ВАСИЛЬЕВ АЛЕКСАНДР ПЕТРОВИЧ, ЕЛИСЕЕВ БОРИС ИВАНОВИЧ, ШИШОВ ВЯЧЕСЛАВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B23D 37/00
Метки: дисковой, пилы, сборной, сегмент
Опубликовано: 07.12.1990
Код ссылки
<a href="https://patents.su/2-1611607-segment-dlya-sbornojj-diskovojj-pily.html" target="_blank" rel="follow" title="База патентов СССР">Сегмент для сборной дисковой пилы</a>
