Стенд для механических испытаний конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1596226
Авторы: Багдасарьян, Пилипенко
Текст

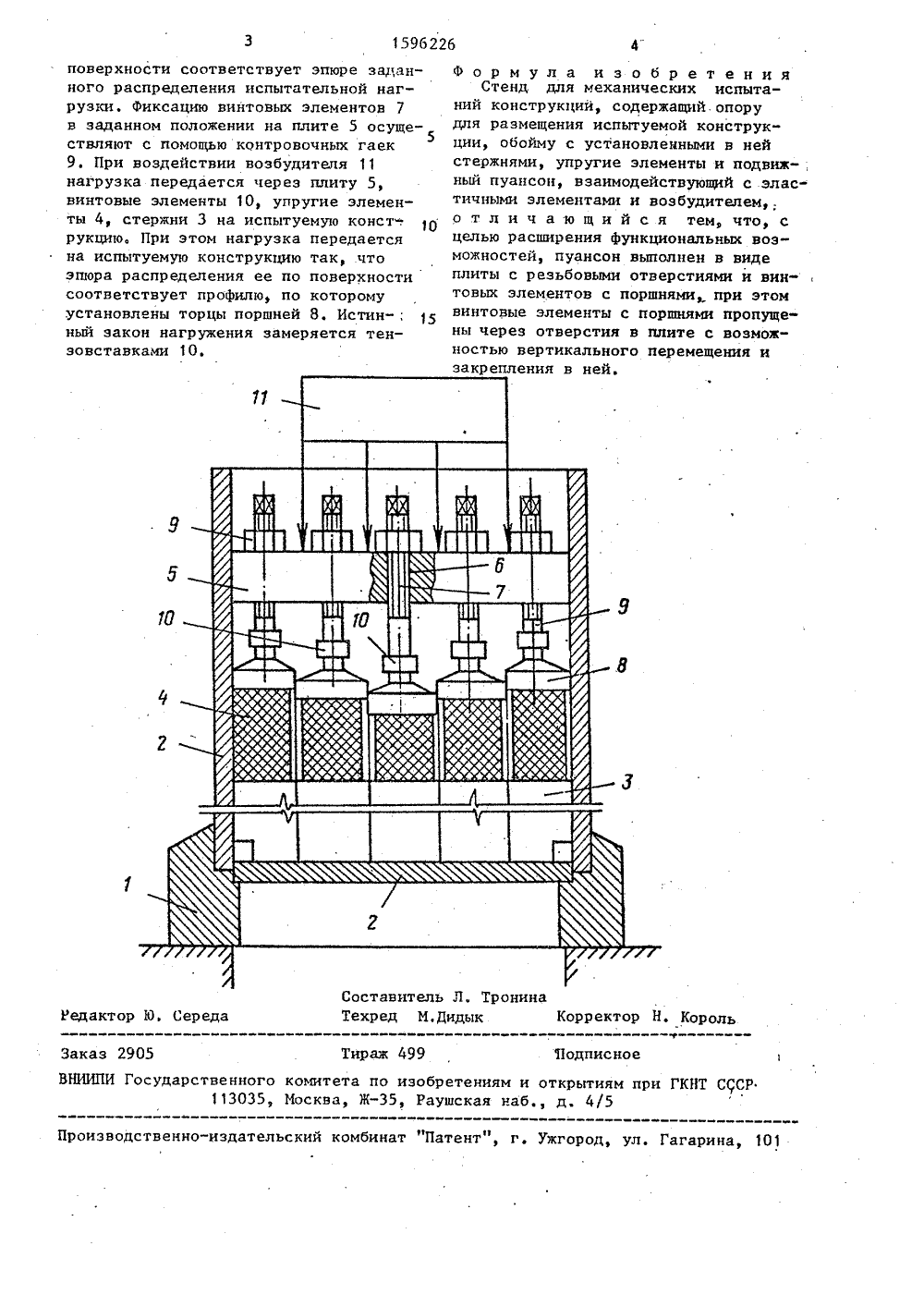

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСИИХРЕСПУБЛИК 19) (1 101 Н 3/ БРЕТЕНИ ИСАНИ ЕТЕЛЬСТВУ ВТОРСКОМ 3(72) А.А, Багда К 36 н и П.В, Пилип ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ко(56) Авторское свидетельство СССР Р 599190, .ка. С 01 0 3708, 1978Авторское свидетельство СССР В 1237945, кл. С О 1 И 3/08, 1973, (54) СТЕНД ДЛЯ МЕХАНИЧЕСКИХ ИСПЫТАНИЯ КОНСТРУКЦИИ(57)Изобретение относится к испытаИзобретение относится к испыта, тельной техщи щ может быть исполь"зовано для:испытаний различных конструкций распределенной по поверхностиа еской или инамической наг зпредлагаемый стенд,Стенд содержит опору 1 для размещения испытуемой конструкции, обойму2 с размещенными в ней стержнями 3.На верхних торцах стержней 3 уставовлены упругие элементы 4, количествокоторых равно количеству стержней 3,причем упругие элементы 4 установлены с зазором относительно друг другаи каждый из упругих элементов 4 взаимодействует с торцом одного из стержней З,Над упругими элементами уста- . ит тич д Ру КОЙеЦелью изобретения является расширение функциональных возможностей,На чертеж схематично изображен 2тельной технике и может быть использовано для испытания различных конструкций распределенной по поверхности статической или динамической нагруз кой. Целью изобретения является расширение функциональных возможностей,Стенд содержит опору для размещения . конструкции, обойму с установленными в ней стержнями, упругие элементы, пуансон, выполненный в виде плиты с резьбовыми отверстиями и винтовых элементов с поршнями, При этом винто; вые элементы пропущены через резьбовые отверстия плиты. 1 ил. новлен пуансон, которыи выполнен в виде плиты 5 с резьбовыми отверстиями 6 и винтовых элементов 7 с поршнями 8, при этом винтовые элементы 7 пропущены через резьбовые отверстия 6 в плите 5 с возможностью вертикального леремещения и закрепления в плите с помощью контровочных гаек 9. Каждый винтовой элемент снабжен тензовставкой 10 для замера усилия, Устройство имеет возбудитель 11.Стенд работает следующим образом.На опору устанавливают испытуемую конструкцию, например пластину,На опоре 1 размещают обойму 2 со стержнями3, упругими элементами 4. Над упругими элементами устанавливают плиту 5 с пропущенными через нее винтовыми элементами 7 споршнями 8. При этом с помощью винтовых элементов поршни8 устанавливают так, что профиль их1596226 4 Травина ставителх е едактор И. Середа Те р д М.Дидык Корректор Н. Корольчираж 499а по изобретеЖ, Раушск аказ 290НИИПИ Гос одписн и ГКНТ ССР ственного комит 113035, Москв м и открытия наб., д. 45 одственно-издательский комбинат "Патент", г. од, ул. Гагарина, 101 поверхности соответствует энюре заданного распределения испытательной нагрузки. Фиксацию винтовых элементов 7 в заданном положении на плите 5 осуще 5 ствляют с помощью контровочных гаек 9. При воздействии возбудителя 11 нагрузка передается через плиту 5, винтовые элементы 10, упругие элементы 4, стержни 3 на испытуемую конст . рукцию, При этом нагрузка передается на испытуемую конструкцию так, что эпюра распределения ее по поверхности соответствует профилю, по которому установлены торцы поршней 8. Истин-; ный закон нагружения замеряется тензовставками 10. формула изобретенияСтенд для механических испытаний конструкции, содержащий опору для размещения испытуемой конструкции, обойму с установленными в ней стержнями, упругие элементы и подвижный пуансон, взаимодействующий с эластичными элементами и возбудителем,. о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, пуансон выполнен в виде плиты с резьбовыми отверстиями и винтовых элементов с поршнями, при этом винтовые элементы с поршнями пропущены через отверстия в плите с возможностью вертикального перемещения и закрепления в ней.М
СмотретьЗаявка
4310892, 28.09.1987
ПРЕДПРИЯТИЕ ПЯ А-1923
БАГДАСАРЬЯН АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ПИЛИПЕНКО ПЕТР БОРИСОВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытаний, конструкции, механических, стенд
Опубликовано: 30.09.1990
Код ссылки
<a href="https://patents.su/2-1596226-stend-dlya-mekhanicheskikh-ispytanijj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для механических испытаний конструкции</a>
