Цифровой формирователь частотно-модулированных сигналов

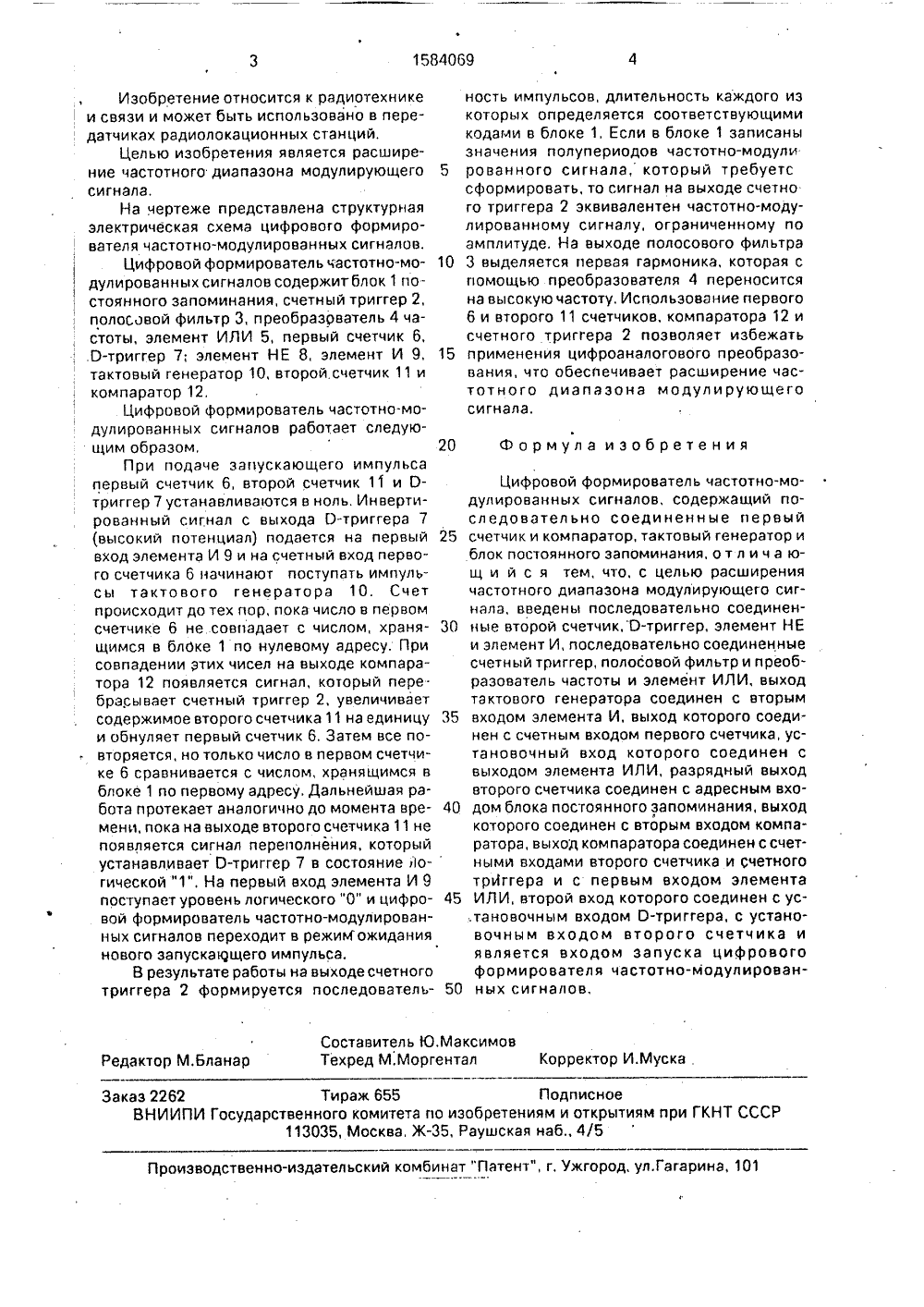

)5 Н 03 С 3/00 ЗОБ РЕТЕ ПИС 24 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Московский авиационный институт им.Серго Орджоникидзе(56) Авторское свидетельство СССРМ 1259470, кл. Н.ОЗ С 3/08, 04.01.84,(57) Изобретение относится к радиотехникеи может быть использовано в передатчикахрадиолокационных станций. Целью изобретения является расширение частотного диапазона модулирующего сигнала. Цифровойформирователь частотно-модулированныхсигналов содержит блок 1 постоянного за.,Ж 1584069 А 1 поминания, счетныи триггер 2, полосовой фильтр 3, преобразователь 4 частоты, элемент ИЛИ 5, первый счетчик 6, О-триггер 7, элемент НЕ 8, элемент И 9, тактовый генератор 10, второй счетчик 11 и компаратор 12, На выходе счетного триггера 2 формируется последовательность импульсов, длительность каждого из которых определяется соответствующими кодами в блоке 1 постоянного запоминания. На выходе полосового1фильтра 3 выделяется первая гармоника частотно-модулированного сигнала, которая с помощью преобразователя 4 переносится на высокую частоту, Использование первого 6 и второго 11 счетчиков, компаратора,12 и счетного триггера 2 обеспечивает расширение частотного диапазона модулирующего сигнала. 1 ил.1584069 20 Формула изобретения Составитель Ю,МаксимовТехред М,Моргентал Корректор И Муска Редактор М.бланар Заказ 2262 Тираж 655 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к радиотехникеи связи и может быть использовано в передатчиках радиолокационных станций.Целью изобретения является расширение частотного диапазона модулирующегосигнала.На чертеже представлена структурнаяэлектрическая схема цифрового формирователя частотно-модулированных сигналов.Цифровой формирователь частотно-модулированных сигналов содержитблок 1 постоянного запоминания, счетный триггер 2,полосковой фильтр 3, преобразрватель 4 частоты, элемент ИЛИ 5, первый счетчик 6,.О-триггер 7; элемент НЕ 8, элемент И 9,тактовый генератор 10, второй счетчик 11 икомпаратор 12.Цифровой формирователь частотно-модулированных сигналов работает следующим образом,При подаче запускающего импульсапервый счетчик 6, второй счетчик 11 и Отриггер 7 устанавливаются в ноль, Инвертированный сигнал с выхода О-триггера 7(высокий потенциал) подается на первыйвход элемента И 9 и на счетный вход первого счетчика 6 начинают поступать импульсы тактового генератора 10. Счетпроисходит до тех пор, пока число в первомсчетчике 6 не совпадает с числом, хранящимся в блОке 1 по нулевому адресу. Присовпадении этих чисел на выходе компаратора 12 появляется сигнал, который перебрасывает счетный триггер 2, увеличиваетсодержимое второго счетчика 11 на единицуи обнуляет первый счетчик 6, Затем все повторяется, но только число в первом счетчике 6 сравнивается с числом, хранящимся вблоке 1 по первому адресу, Дальнейшая работа протекает аналогично до момента времени, пока на выходе второго счетчика 11 непоявляется сигнал переполнения, которыйустанавливает О-триггер 7 в состояние Логической "1", На первый вход элемента И 9поступает уровень логического "О" и цифровой формирователь частотно-модулированных сигналов переходит в режим" ожиданиянового запускающего импульса.В результате работы на выходе счетноготриггера 2 формируется последовательность импульсов, длительность каждого из которых определяется соответствующими кодами в блоке 1, Если в блоке 1 записаны значения полупериодов частотно-модули 5 рованного сигнала, который требуетссформировать, то сигнал на выходе счетно го триггера 2 эквивалентен частотно-модулированному сигналу, ограниченному по амплитуде. На выходе полосового фильтра 10 3 выделяется первая гармоника, которая спомощью преобразователя 4 переносится на высокую частоту, Использование первого 6 и второго 11 счетчиков, компаратора 12 и счетного триггера 2 позволяет избежать 15 применения цифроаналогового преобразования, что обеспечивает расширение частотного диапазона модулирующего сигнала. Цифровой формирователь частотно-модулированных сигналов, содержащий последовательно соединенные первый 25 счетчик и компаратор, тактовый генератор иблок постоянного запоминания, о т л и ч а ющ и й с я тем, что. с целью расширения частотного диапазона модулирующего сигнала, введены последовательно соединен ные второй счетчик,О-триггер, элемент НЕи элемент И, последовательно соединенные счетный триггер, полосовой фильтр и преобразователь частоты и элемент ИЛИ, выход тактового генератора соединен с вторым 35 входом элемента И. выход которого соединен с счетным входом первого счетчика, установочный вход которого соединен с выходом элемента ИЛИ, разрядный выход второго счетчика соединен с адресным вхо дом блока постоянного запоминания, выходкоторого соединен с вторым входом компаратора, выход компаратора соединен с счетными входами второго счетчика и Счетного триггера и с первым входом элемента 45 ИЛИ, второй вход которого соединен с ус.тановочным входом О-триггера, с установочным входом второго счетчика и является входом запуска цифрового формирователя частотно-модулирован ных сигналов,
