Способ питания газоразрядных ламп
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

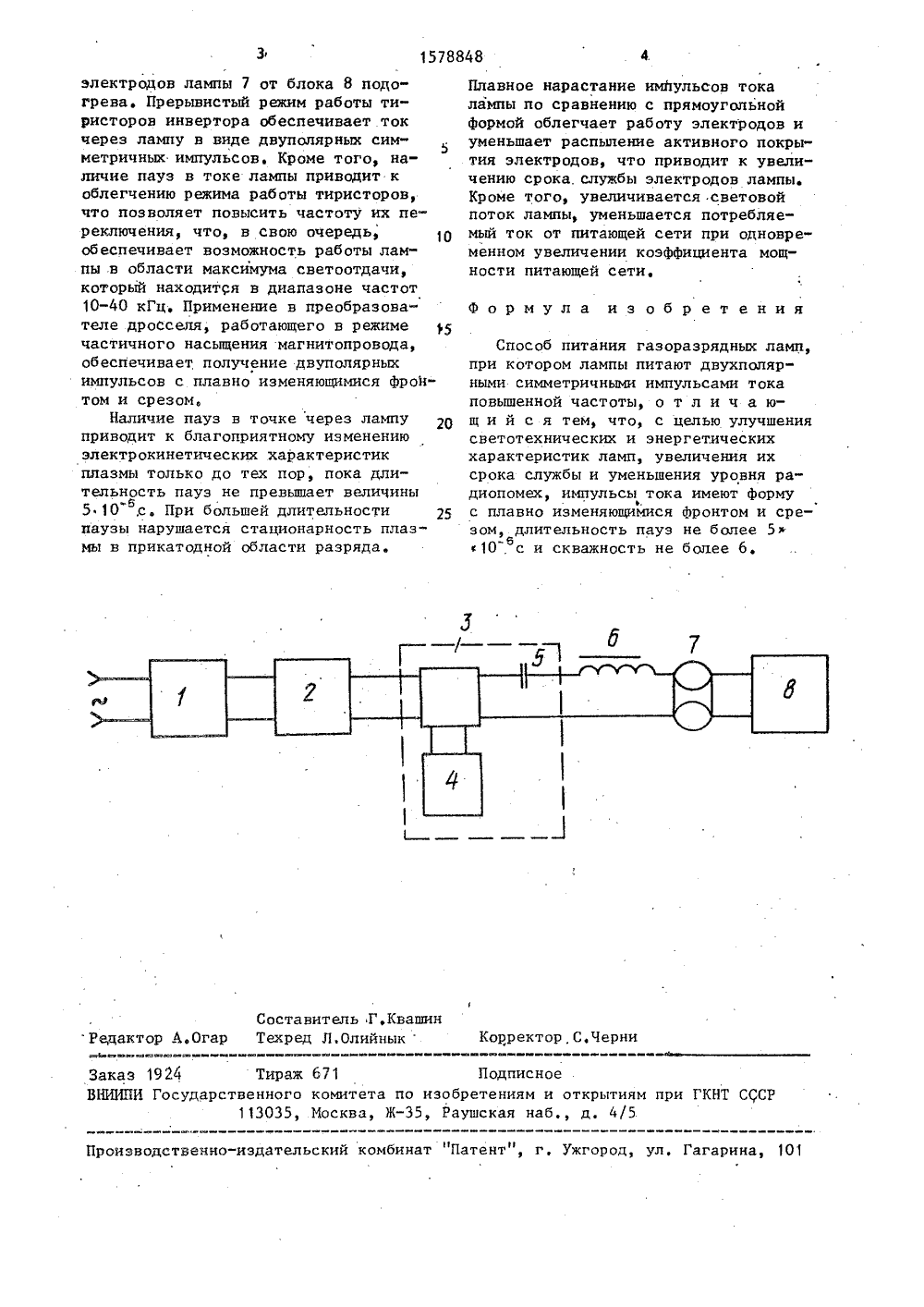

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН А 1)5 Н 05 В 41/24 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИЯ(54) СПОСОБ ПиЛАМП ГАЗОРАЗРЯДНЬЙ ныи униоцов,Е.В.Яков 088,8)о СССР1976,сть люми астотно 87,92 рядных ламп,Источник пит рямителя 1, фил тотного тиристо ия состоит из выпрата 2, высокочасого инвертора 3 с А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Мордовский государствеверситет им Н.П.Огарева,(56) Авторское свидетельствУ 660306, кл. Н 05 В 41/23,Охонская Е.В, Эффективнонесцентных ламп при высокочпитании, - Светотехника, 19с, 10-12,Изобретение относится к светотехнике и может быть использовано для обеспечения эффективной работы газо- разрядных ламп как с холодными, так и с подогревными электродами.Цель изобретения - улучшение светотехнических и энергетических характеристик ламп, увеличение их срока службы и уменьшение уровня радиопомех,На чертежеприведена электрическая блок-схема источника питания для осуствления способа питания гаэораз(57) Изобретение относится к электротехнике, а именно к светотехнике, иможет быть использовано для эффективной работы гаэораэрядных ламп. Цельюизобретения является улучшение светотехнических и энергетических характеристик ламп, увеличение их срока службы и уменьшение уровня радиопомех,Сущность изобретения заключается впитании гаэораэрядных ламп двуполярными симметричными импульсами токаповышенной частоты с плавно изменяющимися фронтом и срезом с паузамидлительностью не более 5 10 с, между импульсами и скважностью не более 6. 1 ил,задающим генератором 4, конденсатора 5, дросселя 6, газоразрядной лампы 7 и блока 8 подогрева электродов.Источник питания работает следующим образом.Напряжение питающей сети переменного тока промьпппенной частоты выпрямляется выпрямителем 1 и сглаживается филь"ром 2, затем поступает на вход высокочастотного тиристорного инвертора 3, прерывистый режим оаботы которого определяется выбором частоты и скважности импульсов генератора 4 и параметрами конденсатора 5 и дросселя 6, включенных последовательно с лампой 7Во время пускового периода осуществляется подогрев1578848 ставитель Г,Квашин Л,ОлийныкОгар Техред Корректор,С.Черн актор Заказ 1924ВНИ 1 ЕИ Госу Подписноепо изобретениям и открытиям при ГКНТ СЧСРомите сква ственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 1 рои электродов лампы 7 от блока 8 подогрева. Прерывистый режим работы тиристоров инвертора обеспечивает ток через лампу в виде двуполярных сим 5 метричных импульсов. Кроме того, наличие пауз в токе лампы приводит к облегчению режима работы тиристоров, что позволяет повысить частоту их переключения, что, в свою очередь, 1 О обеспечивает возможность работы лампы в области максимума светоотдачи, который находитСя в диапазоне частот 10-40 кГц. Применение в преобразователе дросселя, работающего в режиме частичного насыщения магнитопровода, обеспечивает получение двуполярных импульсов с плавно изменяющимися фрой" том и срезом.Наличие пауз в точке через лампу 20 приводит к благоприятному изменению электрокинетических характеристик плазмы только до тех пор, пока длительность пауз не превышает величины55 10 ,с, При большей длительности паузы нарушается стационарность плазмы в прикатодной области разряда. Плавное нарастание импульсов токалампы по сравнению с прямоугольнойформой облегчает работу электродов иуменьшает распыление активного покрытия электродов, что приводит к увеличению срока, службы электродов лампы.Кроме того, увеличивается .световойпоток лампы, уменьшается потребляемый ток от питающей сети при одновременном увеличении коэффициента мощности питающей сети,Формула из об р ет ения Способ питания газоразрядных ламп, при котором лампы питают двухполярными симметричными импульсами тока повышенной частоты, о т л и ч а ющ и й с я тем, что, с целью улучшения светотехнических и энергетических характеристик ламп, увеличения их срока службы и уменьшения уровня радиопомех, импульсы тока имеют формуФ.с плавно изменяющимися фронтом и срезом, длительность пауз не более 5 10 с и скважность не бопее 6,
СмотретьЗаявка
4384433, 19.01.1988
МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Н. П. ОГАРЕВА
ОХОНСКАЯ ЕВГЕНИЯ ВЛАДИМИРОВНА, САМОРОДОВ ВАЛЕНТИН КИРИЛЛОВИЧ, ЦЫГАНОВА ЛЮДМИЛА ВИКТОРОВНА, ХРИТИНА СВЕТЛАНА ФЕДОРОВНА, ЯКОВЛЕВА ЕЛЕНА ВЛАДИМИРОВНА
МПК / Метки
МПК: H05B 41/24
Метки: газоразрядных, ламп, питания
Опубликовано: 15.07.1990
Код ссылки
<a href="https://patents.su/2-1578848-sposob-pitaniya-gazorazryadnykh-lamp.html" target="_blank" rel="follow" title="База патентов СССР">Способ питания газоразрядных ламп</a>
