Способ изготовления модуль секции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1571158
Автор: Зуховицкий
Текст

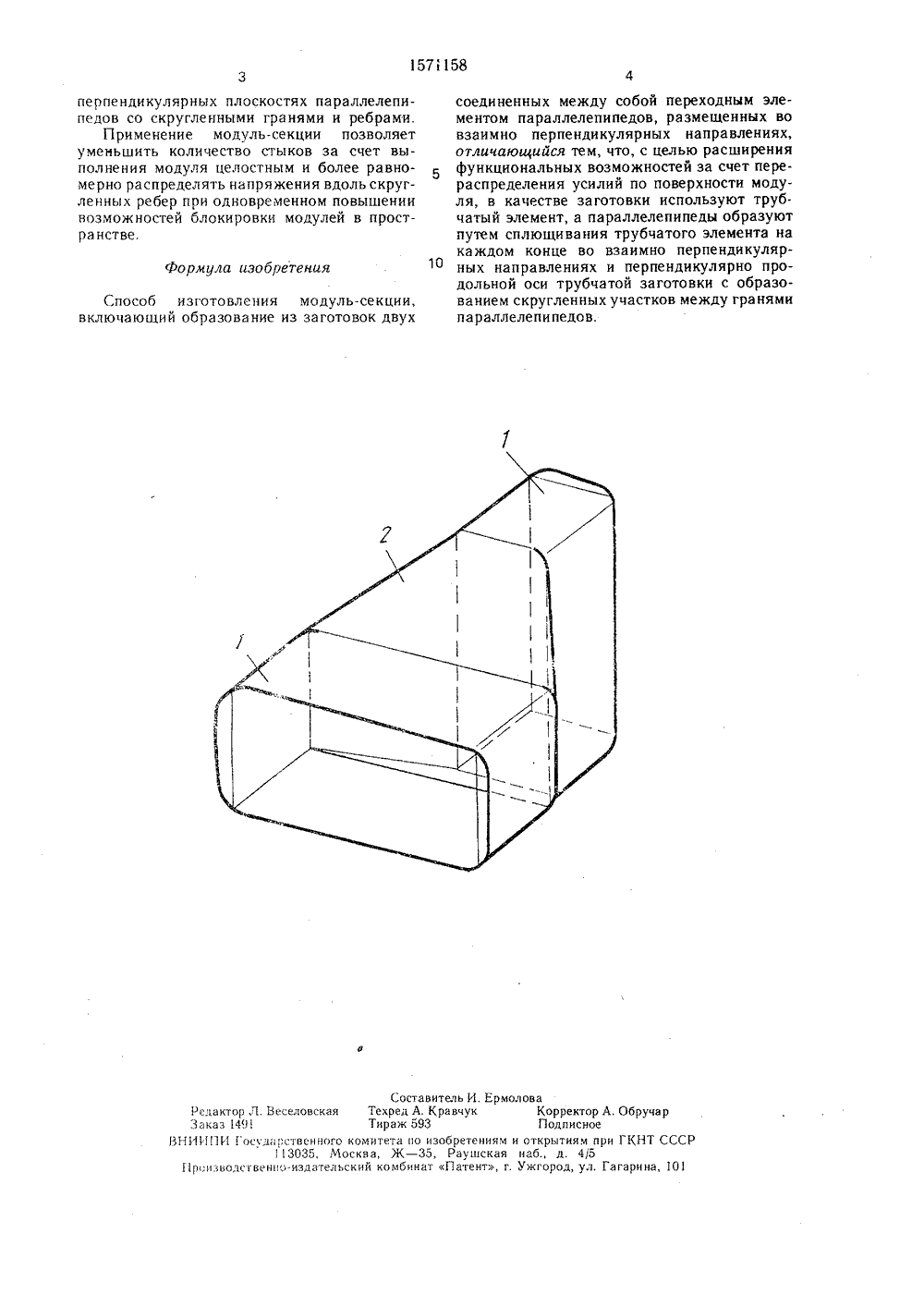

(51)5 Е 04 В 1/348 ЗОБРЕТ ОП ВИДЕТЕЛЬСТВ К АВТОРСКОМ 22о-исследехнологГосстро вательскии еский ин-, ЛатвССР льство СССР1/348, 1983. щирение ет перести моъемные блоки льных паралх во взаимно и объемный иняющий эти испольго мате- и фиброала под- матичеснцах циных наГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМПРИ ГКНТ СССР(71) Латвийский научии экспериментально тститут строительства(56) Авторское свидете1231153, кл. Е 04 В Изобретение отн а именно к строи вспомогательных и жени й. Целью изобретения является ра функциональных возможностей за с распределения усилий по поаерхн дуля. На чертеж щий вид. Модуль-секция включает об в виде равновеликих прямоуго лелепипедов 1, ориентированнь перпендикулярных плоскостях,переходной элемент 2, соед блоки. При изготовлении модуль-секции зуется, например, цилиндр из гибко риала, например стекловолокна ил бетона. Заготовку из гибкого матери вергают воздействию изнутри пнев кой оснастки до образования на к линдра во взаимно перпендикуляр(57) Изобретение относится к строительству, а именно к строительству общественных, вспомогательных и жилых зданий и сооружений. Целью изобретения является расширение функциональных возможностей за си:т перераспределения усилий по поверхности модуля. При изготовлении модуль-секции используют в качестве заготовки трубчатый элемент, например цилиндр из гибкого материала, концы трубчатого элемента сплющивают, образуя параллелепипеды 1, размещенные во взаимно перпендикулярных плоскостях, и объемный переходный элемент 2, соединяющий параллелепипеды. 1 ил. правлениях прямоугольных параллелепипедов со скругленными гранями и ребрам.,Изготовление может быть осуществлено также за счет того, что цилиндрическ:. заготовку из гибкого материала натягиваю 1 и подвергают воздействию изнутри н его стенки введенных с двух сторон равьзвс., ких элементов, раздвигаемых во взаимно перпендикулярных направлениях до о:; азования необходимой формы модуль-секции.Модуль-секция может быть также изготовлена по следующему варианту способа.Цилиндр из упругого материала, например фанеры, пластмассы или металлического листа, натягивают и сплющивают на концах при помощи 4 плоских элементов до получения параллелепипедов ;о скругленными гранями и ребрами.При изготовлении модуль-секции может быть использована цилиндрическая заготовка, снабженная в местах образования параллелепипедов, например, жгутами, стягивающими ее до образования во взаимно1571158 формула изобретения Составитель И. ЕрмоловаРедактор Л. Веселовская Техред А. Кравчук Корректор А. ОбручарЗаказ 1491 Тираж 593 ПодписноеВНИ 1 ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/51 роизводственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 перпендикулярных плоскостях параллелепипедов со скругленными гранями и ребрами,Применение модуль-секции позволяет уменьшить количество стыков за счет выполнения модуля целостным и более равномерно распределять напряжения вдоль скругленных ребер при одновременном повышении возможностей блокировки модулей в пространствее. Способ изготовления модуль-секции,включающий образование из заготовок двух соединенных между собой переходным элементом параллелепипедов, размещенных во взаимно перпендикулярных направлениях, отличающийся тем, что, с целью расширения 5 функциональных возможностей за счет перераспределения усилий по поверхности модуля, в качестве заготовки используют труб.чатый элемент, а параллелепипеды образуют путем сплющивания трубчатого элемента на каждом конце во взаимно перпендикулярных направлениях и перпендикулярно продольной оси трубчатой заготовки с образованием скругленных участков между гранями параллелепипедов.
СмотретьЗаявка
4343452, 14.12.1987
ЛАТВИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ЭКСПЕРИМЕНТАЛЬНО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ СТРОИТЕЛЬСТВА ГОССТРОЯ ЛАТВССР
ЗУХОВИЦКИЙ МОИСЕЙ РУВИМОВИЧ
МПК / Метки
МПК: E04B 1/348
Опубликовано: 15.06.1990
Код ссылки
<a href="https://patents.su/2-1571158-sposob-izgotovleniya-modul-sekcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления модуль секции</a>
