Уплотнительная прокладка-компенсатор температурно деформационного шва наружной стены здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

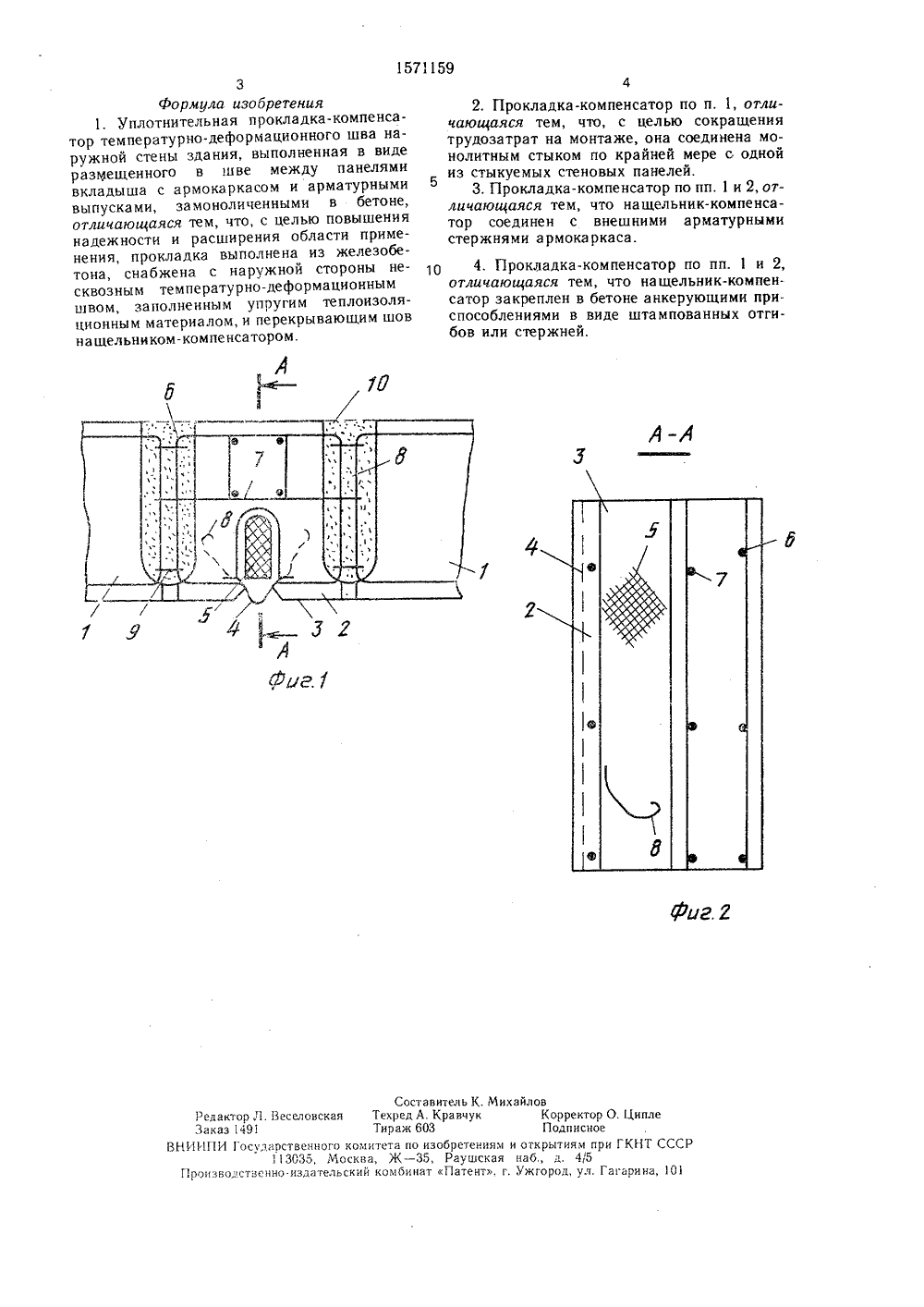

(21 (22 л. 404 - 67,ССР 76.РО КЛАД КА- АТУРНО-ДЕ- НАРУЖНОЙ носится к строительствкциям деформационн ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УПЛОТНИТЕЛЬНАЯ ПКОМПЕНСАТОР ТЕМПЕ РФОРМАЦИОННОГО ШВАСТЕНЫ ЗДАНИЯ(57) Изобретение ота именно к констру Изобретение относится к строительству, а именно к конструкциям деформационных швов, и может быть использовано при строительстве жилых, общественных и промышленных крупнопанельных зданий и сооружений.Цель изобретения - повышение надежности и расширение области применения.На фиг. 1 показан деформационный шов, горизонтальное сечение; иа фиг, 2 -разрез А - А на фиг, 1.Деформационный шов включает в себя на руж ные сте новые па нели 1, упл отнительную прокладку-ком пенса тор 2, несквозной температурно-деформациониый шов 3 в бетоне уплотнительной прокладки 2, закрытый снаружи нащельником-компенсатором 4 и заполненный упругим утеплителем 5. Арматурный каркас 6 снабжен дополнительными стержнями 7 усиления, а нащельник-компенсатор 4 закреплен в бетоне анкерами 8. Выпуски каркаса 6 и стержней усиления 7 объединены стержнями 9 и замоноличены бетоном 10. ЯО 157115 швов наружных стен крупнопанельных зданий и сооружений. Целью изобретения является повышение надежности и расширение области применения. Уплотнительная прокладка-компенсатор 2 включает несквозной температурно-деформационный шов 3, за крытый снаружи нащельником-компеисатором 4 и заполненный упругим утеплителем 5. Прокладка армирована каркасом 6 с дополнительными стержнями усиления 7. Нащельник-компенсатор 4 укреплен в шве прокладки анкерами 8. Выпуски каркаса 6 прокладки 2 и панелей 1 соединены стержнями 9 и омоноличены бетоном 10. 3 з,п.ф-лы, 2 ил. Уплотнительная прокладка может выполняться на заводе ЖБК в индивидуальны:; формах или в формах типовых железобточь 1 х панепейГлубина деформационного шва в бетонепрокладки зависит от климатических условий строительства и глубины промерзэнчя бетона, что составляетобычно 1,31/2 тол.щины стены.Деформационныи шов 3 в бетоне зыполняется с помощью пуансона и заполняется упругим материалом (утеплителем) 5. В толще бетона уплотнительиой прокладки 2 предусмотрено дополнительное армирование вбли зи границы деформационного шва.Нащельник-компенсатор закреплчется в бетоне прокладки соединением с внешними разрезанными стержнями армокаркаса 6 или при помощи дополнительных анкеров 8,Применение изобретения позволяет повысить герметичность и долговечность стыков за счет устройства несквозного деформационного шва в уплотнительной прокладке.1571159 Ф УГ, 1 Составитель К. Михаиловхред А. Кравчук Корректор раж 603 Подписное Ципл Редактор Л. ВеселовскаяЗаказ 1491НИИПИ Государственного113035, МПроизводственно. издатель КНТ СССР комитета по изобретениям и открытиям просква, Ж - 35, Раугпская наб., д. 4/5 ский комбинат Патент, г. Ужгород, ул. Г гарина, 10 3Формула изобретения1. Уплотнительная прокладка-компенсатор температурно-деформационного шва наружной стены здания, выполненная в виде размещенного в шве между панелями вкладыша с армокаркасом и арматурными выпусками, за моноличенными в бетоне, отличающаяся тем, что, с целью повышения надежности и расширения области применения, прокладка выполнена из железобетона, снабжена с наружной стороны не- сквозным температурно-деформационным швом, заполненным упругим теплоизоляционным материалом, и перекрывающим шов нащельником-компенсатором. 2. Прокладка-компенсатор по п. 1, отличающаяся тем, что, с целью сокращения трудозатрат на монтаже, она соединена монолитным стыком по крайней мере с одной из стыкуемых стеновых панелей.3. Прокладка-компенсатор по пп. 1 и 2, отличающаяся тем, что нащельник-компенсатор соединен с внешними арматурными стержнями армокаркаса. 4. Прокладка-компенсатор по пп. 1 и 2, отличающаяся тем, что нащельник-компенсатор закреплен в бетоне анкерующими приспособлениями в виде штампованных отгибов или стержней.
СмотретьЗаявка
4440538, 17.06.1988
ВОЕННЫЙ ИНЖЕНЕРНЫЙ КРАСНОЗНАМЕННЫЙ ИНСТИТУТ ИМ. А. Ф. МОЖАЙСКОГО
БОЙКО МАКСИМ ДЕНИСОВИЧ, КАРПОВ СЕРГЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
Метки: деформационного, здания, наружной, прокладка-компенсатор, стены, температурно, уплотнительная, шва
Опубликовано: 15.06.1990
Код ссылки
<a href="https://patents.su/2-1571159-uplotnitelnaya-prokladka-kompensator-temperaturno-deformacionnogo-shva-naruzhnojj-steny-zdaniya.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнительная прокладка-компенсатор температурно деформационного шва наружной стены здания</a>
