Номер патента: 156955
Текст

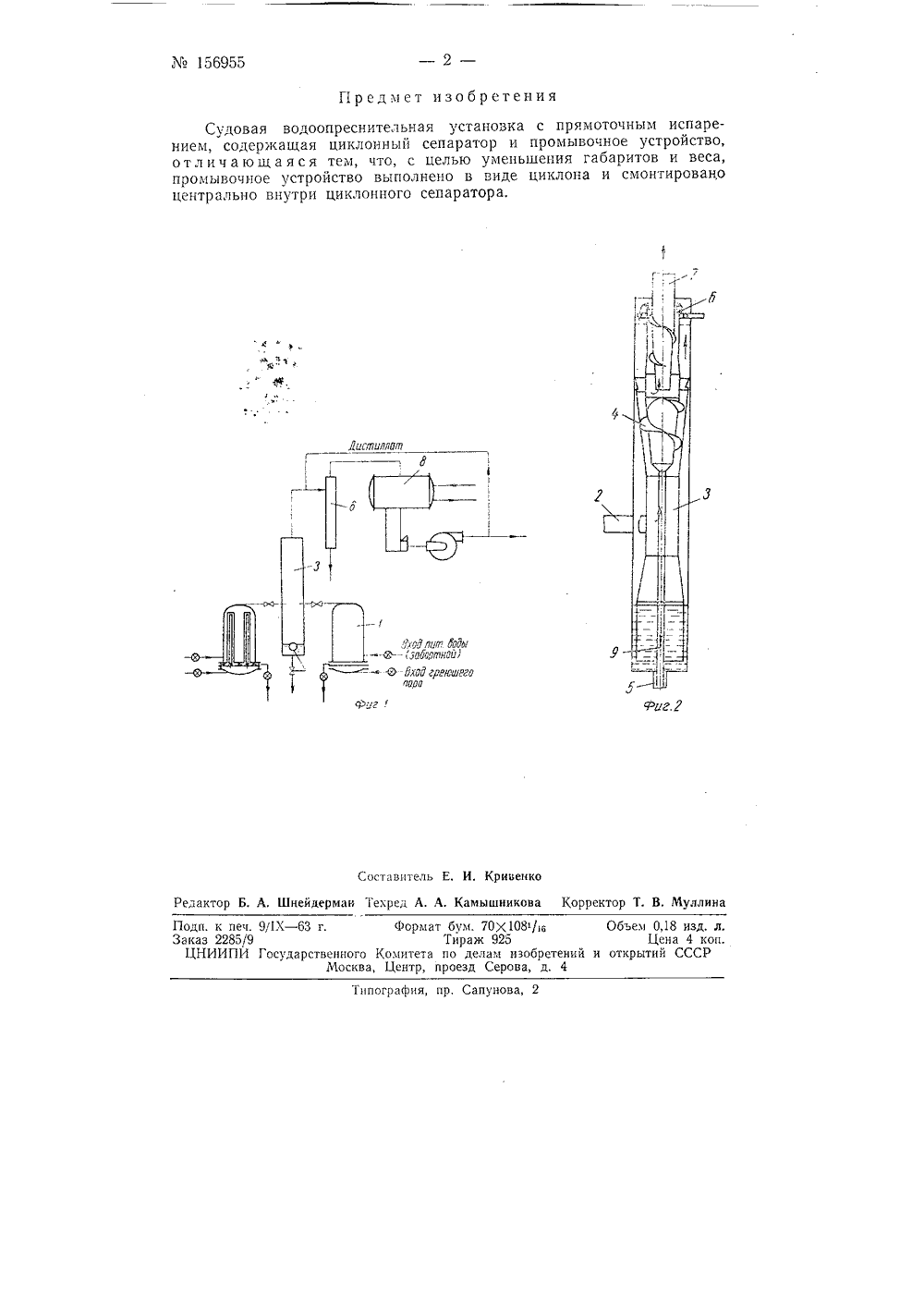

Лв 156955 Класс Р 22 с; 13 Ь, 13 В 631; 651-, 1СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М обА, П, Туровский СУДОВАЯ ВОДООПРЕСНИТЕЛЬНАЯ УСТАНОВКАЗаявлено 1 марта 1962 г. за ЛЪ 766752/27-11 в Комитет по делам изобретений н открытий прп Совете Минпсгров СССР Опубликовано в Бюллетене изобретений и товарных знаков Мз 17 за 1963 г,Судовые водоопреснительные установки с прямоточным испарением, содержащие циклонный сепаратор и промывочное устройство, известны.Описываемая установка отличается от известных тем, что ее промывочное устройство выполнено в виде циклона и смонтировано центрально внутри циклонного сепаратсра. Установка имеет небольшие габариты, уменьшен и ее вес.На фиг. 1 показана кпнематическая схема описываемой водоопреснительной установки; на фнг. 2 - циклонный сепаратор с промывочным устройством.В испаритель 1 подается морская забортная вода и греющий пар. Далее пароводяная эмульсия по перепускяому патрубку 2 вводится в циклонный сепаратор 3, где происходит первая стадия сепарации пеногашение и грубое отделение воды. Отделившийся подсушенный пар с влажностью порядка 0,2 - 0,3,4 поднимается по винтовому кольцевому каналу 4, а отсепарированная влага удаляется через трубку 5 в дренажную щель. Затем пар поступает в промывочное устройство б, в которое подается дистиллат, используемый для промывки пара от оставшихся солей. В промывочном устройстве происходит интенсивное перемсшивание пара и воды и, соответственно, промывка пара и его сушка. Промытый и осушенный пар по отводящему патрубку 7 поступает в конденсатор 8, а промывочная вода по трубке 9 удаляется в дренажную щель.156955 Предмет изобретения оптпщ ипарр Составитель Е. И. Кривенко едактор Б. А. Шнейдерман Текред А. А. Камышникова Корректор Т. В. МуллинаФор т бум. 70 Х 108/и Объем 0,18 изд.Тираж 925 Цена 4 копо делам изобретений и открытий СССРпроезд Серова, д. 4 Х - 63 г. Подп. к печ. Заказ 2285/9 ЦНИИПИударственного Комите Москва, Центр Типография, пр. Сапунов Судовая водоопреснительная установка с прямоточным испарением, содержащая циклонный сепаратор и промывочное устройство, о т л и ч а ю щ а я с я тем, что, с целью уменьшения габаритов и веса, промывочное устройство выполнено в виде циклона и смонтировано центрально внутри циклонного сепаратора.
СмотретьЗаявка
766752
МПК / Метки
МПК: C02F 1/06
Метки: 156955
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/2-156955-156955.html" target="_blank" rel="follow" title="База патентов СССР">156955</a>
Сепаратор очистки пара
Номер патента: 514153
Опубликовано: 15.05.1976
Авторы: Сидоренко, Соловьев, Шмелев
МПК: F22B 37/26
...сепараторы состоит из регулятора 24 уровня, расширителя 25, ионоооменного фильтра 26, бака 27 для 15 сбора воды и насосы 28,Сепаратор работает следу 1 ощим образом.При срабатывании предохранительного клапана (на чертеже не показан) пар подается по паровой трубе 14 в инжектор 12, в сопле которого образуется некоторый перепад давления (1 Р,:10 атм). Под действием перепада давления, передаваемого в водяной объем 2 по трубе 15, вода поступает через трубу 16 и вентиль 17 в смесптельную камеру инжектора 12, где смешивается с паром, выходящ 11 м пз сопла инжектора, влажпяя его до : 27,4. В труое 13 происходит интенсивная промывка пара. Под действ 11 ем центрооежной силы пар частично освобождается от во ды (эта часть сепаратора работает как...
