Устройство для микромеханических испытаний

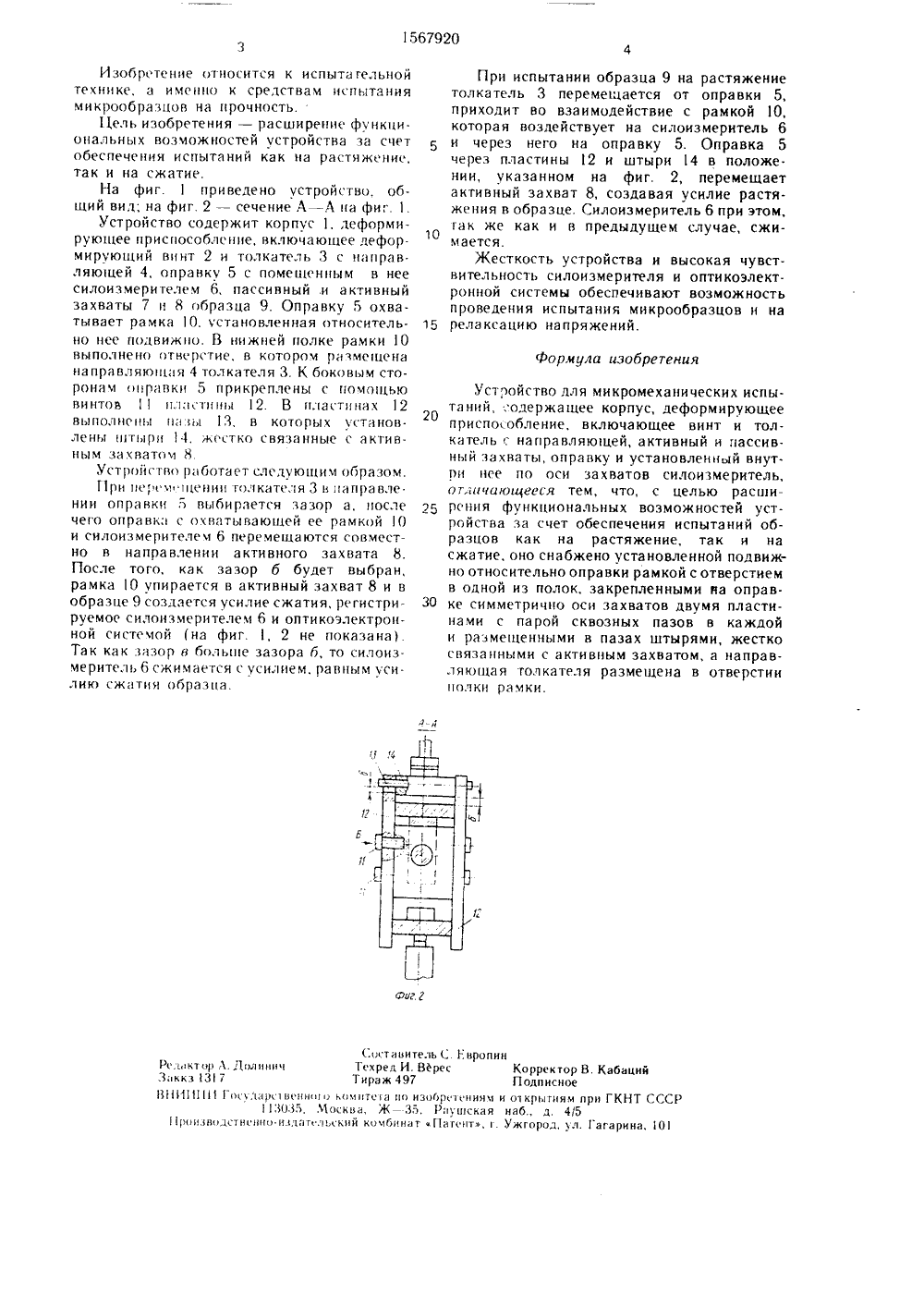

-иЦ ИЯ убо средства м прочность асширение стройства азцов как тие. Усту сжатия. 2 и ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЭО А ВТОРСНОМУ СВИДЕТЕЛЬСТ ф 2) 4469022/25-28(71) Одесское специальное конструкторскоебюро прецизионных станков(56) Дубов Г. А., Регель В. Р. Передовойнау;но-технический и производственныйопыт. Прибор для микромеханических испытаний,П - 59 - 6314, М.: ФилиалВИНИТИ, 1959.(54) УСТРОЙСТВО ДЛЯ МИКРОМЕХАНИЧВСКИХ ИСПЫТАНИЙ(57) Изобретение относится киспытания микрообразцов наЦелью изобретения является рфункциональных возможностей уза счет обеспечения испьгтаний обрна растяжение, так и на сжа 801567 ройство содержит корпус 1, пассивный 7 и активный 8 захваты образца 9 и связанную с активным захватом оправку 5 с помещенным в нее силоизмерителем 6, При испытании образца 9 на растяжение толкатель 3, связанный направляющей 4 с деформирующим винтом 2, перемещает рамку 1 О, охватывающую оправку 5 и взаимодействующую с силоизмерителем 6. Закрепленные на оправке пластины 12 при этом взаимодействуют со штырями 14 активного захвата 8, создавая в образце усилие растяжения. При испытании на сжатие толка- тель приходит во взаимодействие с оправкой 5, а рамка О - с активным захватом 8. Зазоры между рамкой 10 и захватом 8 и зазоры в пазах 13 пластин 12 выбраны таким образом, что в обоих случаях испытания силоизмеритель 6 воспринимает нагруз1567920 Форму га изобретения г.г Составитель С. Гехред И. ВЬрес Тираж 497о комитета но изорт Чоскна, Ж 35, Р 1 дьскнй комбинат Г 1 агвропин бац Корректо Г 1 одписно Ре,ьктор А. Долиои 3;ккз 13 7 В 11 Н 111Гоэ л;рс внн 113 Х 15. 1 ропнводстнснн-иодагкр,гнии при ГКНТ СС д. 4/5город, тл. Гагарина, 10 нияч и о окая на нт, . Уж Изобретениетцосится к испытагельной технике, а именно к средствам испытания микрообразцов на прочность.1 ель изобретения - расширение функциональных возможностей устройства за счет обеспечения испытаний как на растяжение, так и на сжатие.На фиг. 1 приведено устройство, общий вид; на фиг. 2 - сечение А - А ца фиг. 1.Устройство содержит корпус 1, деформирующее приспособление, включающее дефор. мирующий винт 2 и толкатель 3 с цаправ. ляюшей 4, оправку 5 с помещенным в нее силоизмерителем 6, пассивный .и активный захваты 7 и 8 образца 9. Оправку 5 охватывает рамка 1 О, установленная относительно нее подвижно. В нижней полке рамки 10 выполнено отверстие, в котором размещена направляющая 4 толкателя 3. К боковым сторонамцрацкц 5 прикреплены с помоцью винтов 11 цгатцць 12. В пластинах 12 выполнены пазы 13, в которых установ. лены штыри 14, жестко связанные с активным захватм 8.Устройство работает следуюцгим образом.Гри пе,м псецц толкателя 3 н цаправле. нии оправки 5 выбирается зазор а, после чего оправка с охватываюгцей ее рамкой 10 и силоизмерителем 6 перемешаются совместно в направлении активного захвата 8. После того, как зазор б будет выбран, рамка 1 О упирается в активный захват 8 и в образце 9 создается усилие сжатия, регистрируемое силонзмерителем 6 и оптикоэлектронной системой на фиг. 1, 2 не показана) Так как зазор в больше зазора б, то силоизмеритель 6 сжимается с усилием, равным уси. лию сжатия образца. При испытании образца 9 на растяжениетолкатель 3 перемешается от оправки 5, приходит во взаимодействие с рамкой 10, которая воздействует на силоизмеритель 6 и через него на оправку 5. Оправка 5 через пластины 2 и штыри 14 в положении, указанном на фиг. 2, перемещает активный захват 8, создавая усилие растя.жения в образце. Силоизмеритель 6 при этом, гак же как и в предыдущем случае, сжимается.Жесткость устройства и высокая чувствительность силоизмерителя и оптикоэлектронной системы обеспечивают возможность проведения испытания микрообразцов и на 15 релаксацию напряжений. Устройство для микромеханических испытаний,;одержащее корпус, деформирующее приспособление, включающее винт и толкатель с направляющей, активный и пассивный захваты, оправку и установленный внутри цее по оси захватов силоизмеритель, огдитаюи 4 ееся тем, что, с целью расширения функциональных возможностей устройства за счет обеспечения испытаний образцов как на растяжение, так и на сжатие, оно снабжено установленной подвижно относительно оправки рамкой с отверстием в одной из полок, закрепленными ва оправ- ЗО ке симметрично оси захватов двумя пластинами с парой сквозных пазов в каждой и размещенными в пазах штырями, жестко связанными с активным захватом, а направляющая голкателя размещена в отверстии олки рамки.
