Номер патента: 156600
Текст

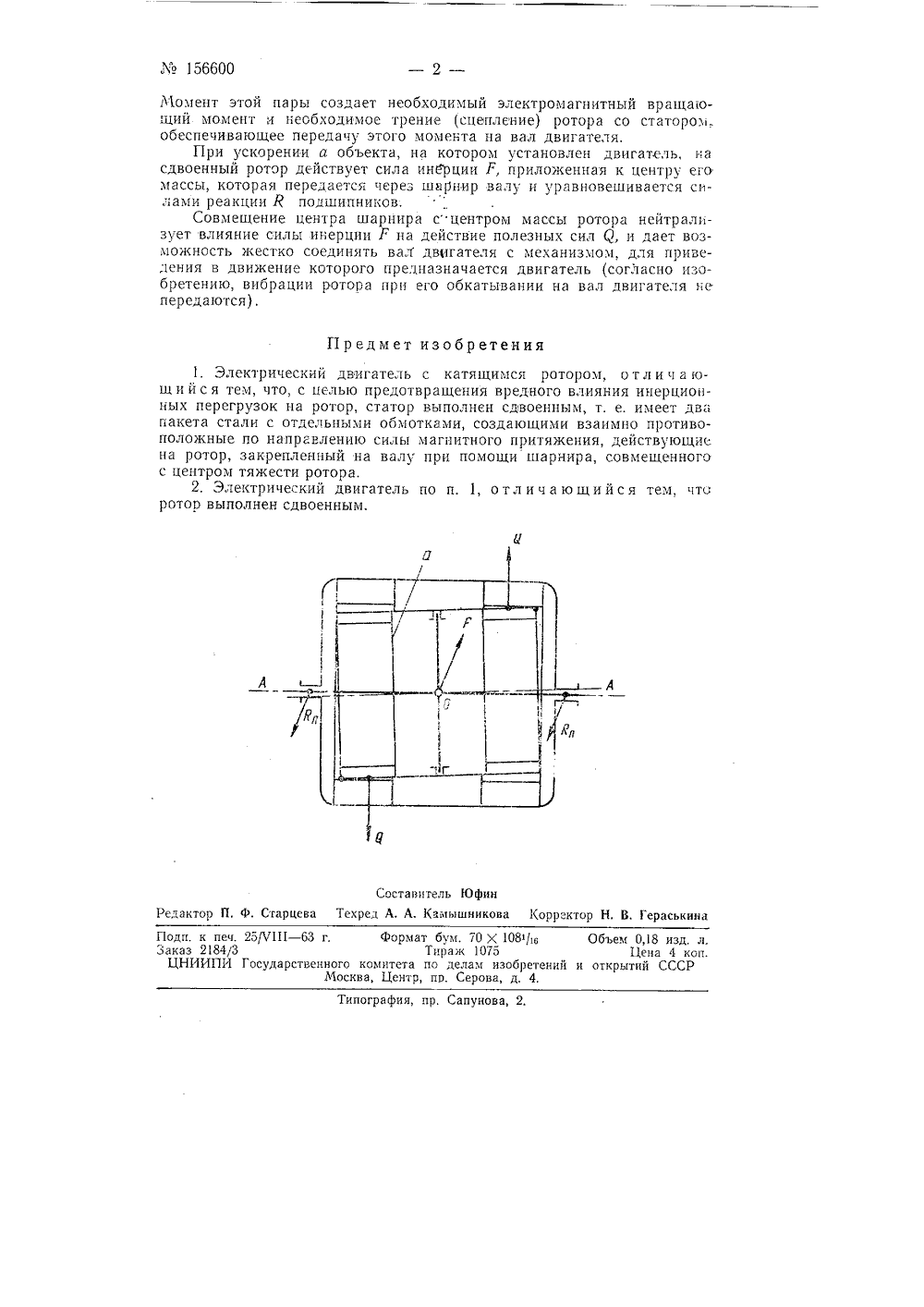

Ма 156600 .Класс Н 021; 2101, 10СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 92В, П. НанийЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬЗаявлено 11 апреля 1962 г, за 7 х"е 776384/24-7в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Боллетене изобретений и товарных знаков М 16 за 1963 г,Известны электродвигатели с катящимся ротором, который под действием магнитного поля притягивается к статору и обкатывается по его расточке, будучи незакрепленным в подшипниках.С целью предотвращения вредного влияния инерционны.; перегрузок на ротор электродвигателя, статор выполнен сдвоенным, т. е. имеет два пакета стали с отдельными обмотками, создающими взаимно противоположные по направлению силы магнитного притяжения, действующие на ротор, закрепленнгяй на валу при помощи шарнира, совм;- щенпого с центром тяжести ротора. В указанном электродвигателе ротор также может быть выполнен сдвоенным. Двигатель такой конструкции может найти применение в тихоходных приводах,На чертеже изображена кинематическая схема предлагаемого двигателя.Электродвигатель новой конструкции имеет два одинаковых сгатора (выполненных, например, по п. 2 авт. св. Хв 119920), повернутых один относительно другого на 180 (пмеется в виду смещение в пространстве обмоток одинаковых фаз и жестко скрепленных между собой), Ротор такого двигателя также может быть сдвоен и со гленен с валом с помогцью шарнира, центр которого совпадает с центром массы сдвоенного ротора.Магнитные силы О, создаваемые статорами, также смещены относительно друг друга на 180. Они вращаются с одинаковой по величине и направлению угловой скоростью в плоскостях, перпендпкулярнь;х геометрической оси АА вала двигателя. В плоскостях, совпадающих с осью АА, силы Я в любое мгновение времени образуют пару, стремящуюся повернуть сдвоенный ротор относительно его центра массы О.М 156600 Г 1 р едмет изобретения 1. Электрический двигатель с катящимся ротором, о т л и ч а ющ и й с я тем, что, с целью предотвращения вредного влияния инерционных перегрузок на ротор, статор выполнен сдвоенным, т. е, имеет два пакета стали с отдельными обмотка.ми, создающими взаимно противоположные по направлению силы магнитного притяжения, действующие на ротор, закрепленный на валу при помощи шарнира, совмещенного с центром тяжести ротора.2. Электрический двигатель по п. 1, о т л и ч а ю щ и й с я тем, что ротор выполнен сдвоенным. 1 1А Составитель Юфин. Ф. Старцева Техред А. А. Камышникова Корректор Н, В. Гераськина Рсдак 11 - 63 г. Формат бум. 70 Х 108"/иТирак 1075арственного комитета по делам изобретенийМосква, Центр, пв. Серова, д, 4. Объем 0,18 изд, л Цена 4 коп открытий СССРПоди. к печ, 25Заказ 2184/3ЦНИИПИ Го ипография, пр. Сапунова Момент этой пары создает необходимый электромагнитный вращающий момент и необходимое трение (сцепление) ротора со статором. обеспечивающее передачу этого момента на вал двигателя.При ускорении а объекта, на котором установлен двигатель, на сдвоенный ротор действует сила инерции Р, приложенная к центру его массы, которая передастся через шарнир валу и уравновешивается силами реакции Р подшипников.Совмещение центра шарнира с"центром массы ротора нейтрализует влияние силы инерции Р на действие полезных сил Я, и дает возможность жестко соединять вал двигателя с механизмом, для приведения в движение которого предназначается двигатель (согласно изобретению, вибрации ротора при его обкатывании на вал двигателя не передаются),
СмотретьЗаявка
776384
МПК / Метки
МПК: H02K 41/06
Метки: 156600
Опубликовано: 01.01.1963
