Трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

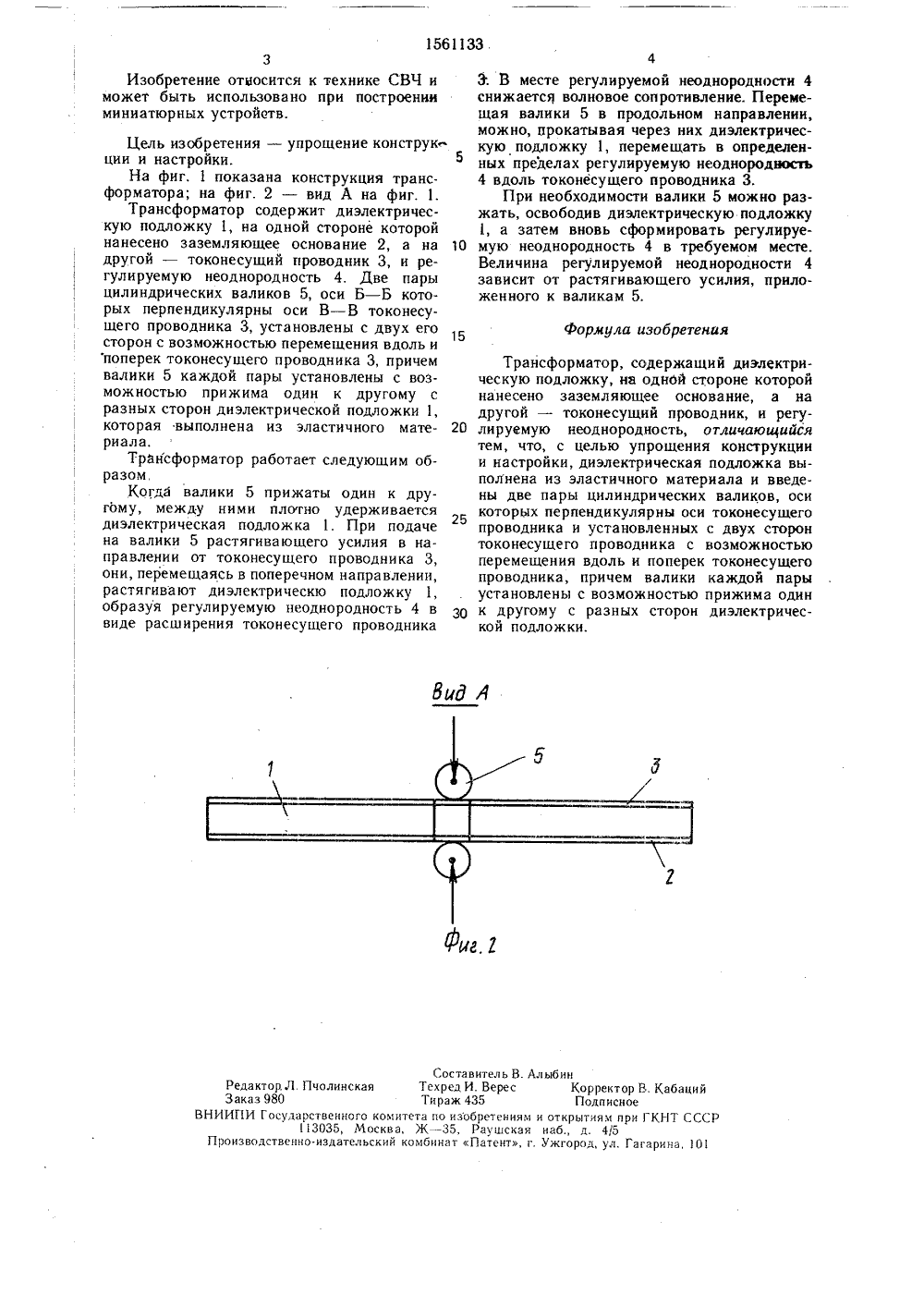

А НИЕ ТЕН Ъ рЕЛЬСТВ рические валики 5 прижаты один и между ними плотно удержив электрическая подложка 1. При валики 5 растягивающего усилия ленин от токонесущего проводни перемещаясь в поперечном направ тягивают подложку 1, образуя рег неоднородность 4 в виде расширен ника 3, В месте неоднородности ется волновое сопротивление. П валики 5 в продольном направлен прокатывая через них подложку щать в определенных предела родность 4 вдоль проводника 3. 2., Шефер СССР , 1984. к технике СВЧщение констру маторе цилинд(;Ь СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР К АВТОРСКОМУ СВИ(57) Изобретение относитсяЦель изобретения - упроции и настройки. В трансфор(51)5 Н 01 Р 5/04 к другому ается диподаче на в направка 3 они, ленин, расулируемую ия провод 4 снижаеремещая и, можно, 1, переме- неодно1561133 . формула изобретения Составитель В. Аинская Техред И. ВерееТираж 435нного комитета по изобретениям5, Москва, Ж - 35, Раушскаядательский комбинат Патент, г Редактор. Л ПчоЗаказ 980ИПИ Государств303юизводственно-из 3Изобретение относится к технике СВЧ иможет быть использовано при построенииминиатюрных устройств. Цель изобретения - упрощение конструкции и настройки.На фиг. 1 показана конструкция транс. форматора; на фиг. 2 - вид А на фиг. 1.Трансформатор содержит диэлектрическую подложку 1, на одной стороне которой нанесено заземляющее основание 2, а на другой - токонесущий проводник 3, и регулируемую неоднородность 4, Две пары цилиндрических валиков 5, оси Б - Б которых перпендикулярны оси В - В токонесущего проводника 3, установлены с двух его сторон с возможностью перемещения вдоль и поперек токонесущего проводника 3, причем валики 5 каждой пары установлены с возможностью прижима один к другому с разных сторон диэлектрической подложки 1, которая выполнена из эластичного материала,Трансформатор работает следующим образомКогда валики 5 прижаты один к другому, между ними плотно удерживается диэлектрическая подложка 1, При подаче на валики 5 растягивающего усилия в направлении от токонесущего проводника 3, они, перемещаясь в поперечном направлении, растягивают диэлектрическю подложку 1, образуя регулируемую неоднородность 4 в виде расширения токонесущего проводника 3. В месте регулируемой неоднородности 4 снижается волновое сопротивление. Перемещая валики 5 в продольном направлении, можно, прокатывая через них диэлектрическую подложку 1, перемещать в определенных пределах регулируемую неоднородюсть 4 вдоль токонесущего проводника 3.При необходимости валики 5 можно разжать, освободив диэлектрическую подложку 1, а затем вновь сформировать регулируе мую неоднородность 4 в требуемом месте.Величина регулируемой неоднородности 4 зависит от растягивающего усилия, приложенного к валикам 5. Трансформатор, содержащий диэлектрическую подложку, на одной стороне которой нанесено заземляющее основание, а на другой - токонесущий проводник, и регу лируемую неоднородность, отличающийсятем, что, с целью упрощения конструкции и настройки, диэлектрическая подложка выполнена из эластичного материала и введены две пары цилиндрических валиков, оси которых перпендикулярны оси токонесущего проводника и установленных с двух сторон токонесущего проводника с возможностью перемещения вдоль и поперек токонесущего проводника, причем валики каждой пары установлены с возможностью прижима один ЗО к другому с разных сторон диэлектрической подложки. лыбинКорректор В. КабацийПодписноеи открытиям приКНТ СССРнаб., д. 4/5Ужгород, ул. Гагарина, О
СмотретьЗаявка
4437895, 25.03.1988
Б. Р. Дарчинянц и А. В. Шефер
ДАРЧИНЯНЦ БОРИС РУБЕНОВИЧ, ШЕФЕР АЛЕКСАНДР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H01P 5/04
Метки: трансформатор
Опубликовано: 30.04.1990
Код ссылки
<a href="https://patents.su/2-1561133-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
