Цифроаналоговый преобразователь
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

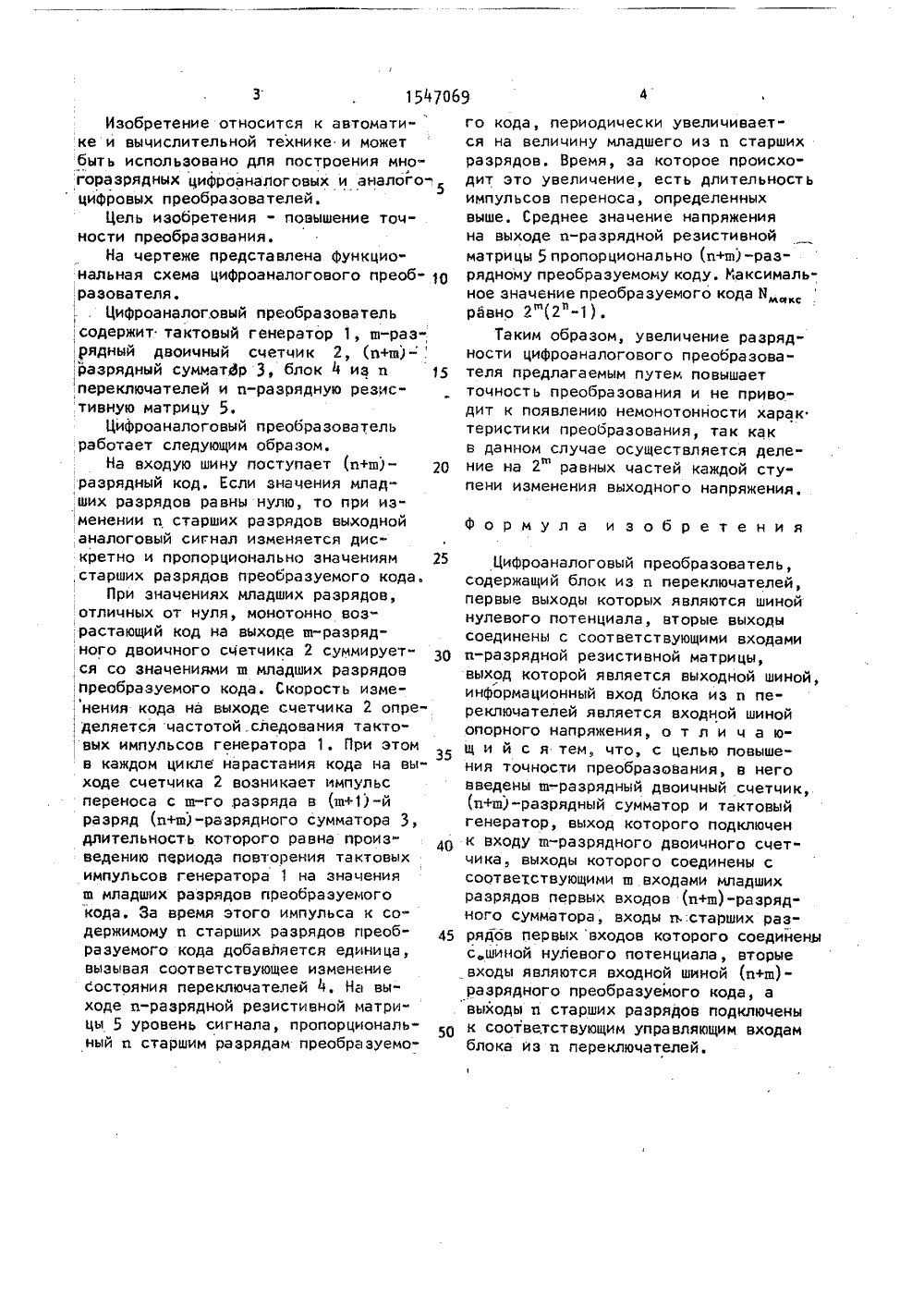

3 197 О 6Изобретение относится к автоматике и вычислительной технике и можетбыть использовано для построения многоразрядных цифроаналоговых и аналого-,5цифровых преобразователей,Цель изобретения - повышение точности преобразования.На чертеже представлена Функцио"нальная схема цифроаналогового преоб Оразователя.Цифроаналоговый преобразователь,переключателей и и-разрядную резистивную матрицу 5.Цифроаналоговый преобразовательработает следующим образом.На входую шину поступает (п+ш)- 20,разрядный код. Если значения младших разрядов равны нулю, то при изменении и старших разрядов выходнойаналоговый сигнал изменяется дискретно и пропорционально значениям 25,старших разрядов преобразуемого кода.При значениях младших разрядов,отличных от нуля, монотонно воз,растающий код на выходе ш-разряд,ного двоичного счетчика 2 суммирует,ся со значениями ш младших разрядовпреобразуемого кода, Скорость изме ,нения кода на выходе счетчика 2 опре деляется частотой .следования такто, вых импульсов генератора 1. При этомв каждом цикле нарастания кода на выходе счетчика 2 возникает импульспереноса с ш-го .разряда в (ш+1)-йразряд (и+ш)-разрядного сумматора 3длительность которого равна произ"ведению периода повторения тактовыхимпульсов генератора 1 на значенияш младших разрядов преоЬразуемогокода. За время этого импульса к содержимому и старших разрядов преоб"разуемого кода добавляется единица,вызывая соответствующее изменениеСостояния переключателей 4. На выходе и-разрядной реэистивной матрицы 5 уровень сигнала, пропорциональный и старшим разрядам преобразуемого кода, периодически увеличивается на величину младшего из и старших разрядов. Время, за которое происходит это увеличение, есть длительность импульсов переноса, определенных выше. Среднее значение напряжения на выходе и-разрядной резистивной матрицы 5 пропорционально (и+ш)-разрядному преобразуемому коду. Каксимальное значение преобразуемого кода Н равно 2(21).Таким образом, увеличение разрядности цифроаналогового преоЬразователя предлагаемым путем повышает точность преобразования и не приводит к появлению немонотонности харак теристики преобразования, так как в данном случае осуществляется деление на 2 равных частей каждой ступени изменения выходного напряжения.Формула изобретенияЦифроаналоговый преобразователь, содержащий блок из и переключателей, первые выходы которых являются шиной нулевого потенциала, вторые выходы соединены с соответствующими входами п-разрядной резистивной матрицы, выход которой является выходной шиной, информационный вход Ьлока из и переключателей является входной шиной опорного напряжения, о т л и ч а ющ и й с я тем, что, с целью повышения точности преобразования, в него введены ш-разрядный двоичный счетчик, (и+ш)-разрядный сумматор и тактовый генератор, выход которого подключен к входу ш-разрядного двоичного счетчика, выходы которого соединены с соответствующими ш входами младших разрядов первых входов (и+ш)-разрядного сумматора, входы и:старших разрядбв первых входов которого соедийены с шиной нулевого потенциала, вторые входы являются входной шиной (и+ш)- разрядного преобразуемого кода, а выходы п старших разрядов подключены к соответствующим управляющим входам блока из п переключателей.
СмотретьЗаявка
4447243, 24.06.1988
ПРЕДПРИЯТИЕ ПЯ М-5174
ИСАЕВ ДМИТРИЙ ГЕНРИХОВИЧ, КОГАН ВЯЧЕСЛАВ ЛАЗАРЕВИЧ
МПК / Метки
МПК: H03M 1/66
Метки: цифроаналоговый
Опубликовано: 28.02.1990
Код ссылки
<a href="https://patents.su/2-1547069-cifroanalogovyjj-preobrazovatel.html" target="_blank" rel="follow" title="База патентов СССР">Цифроаналоговый преобразователь</a>
