Номер патента: 1537897

Авторы: Василенко, Передрий

ZIP архив

Текст

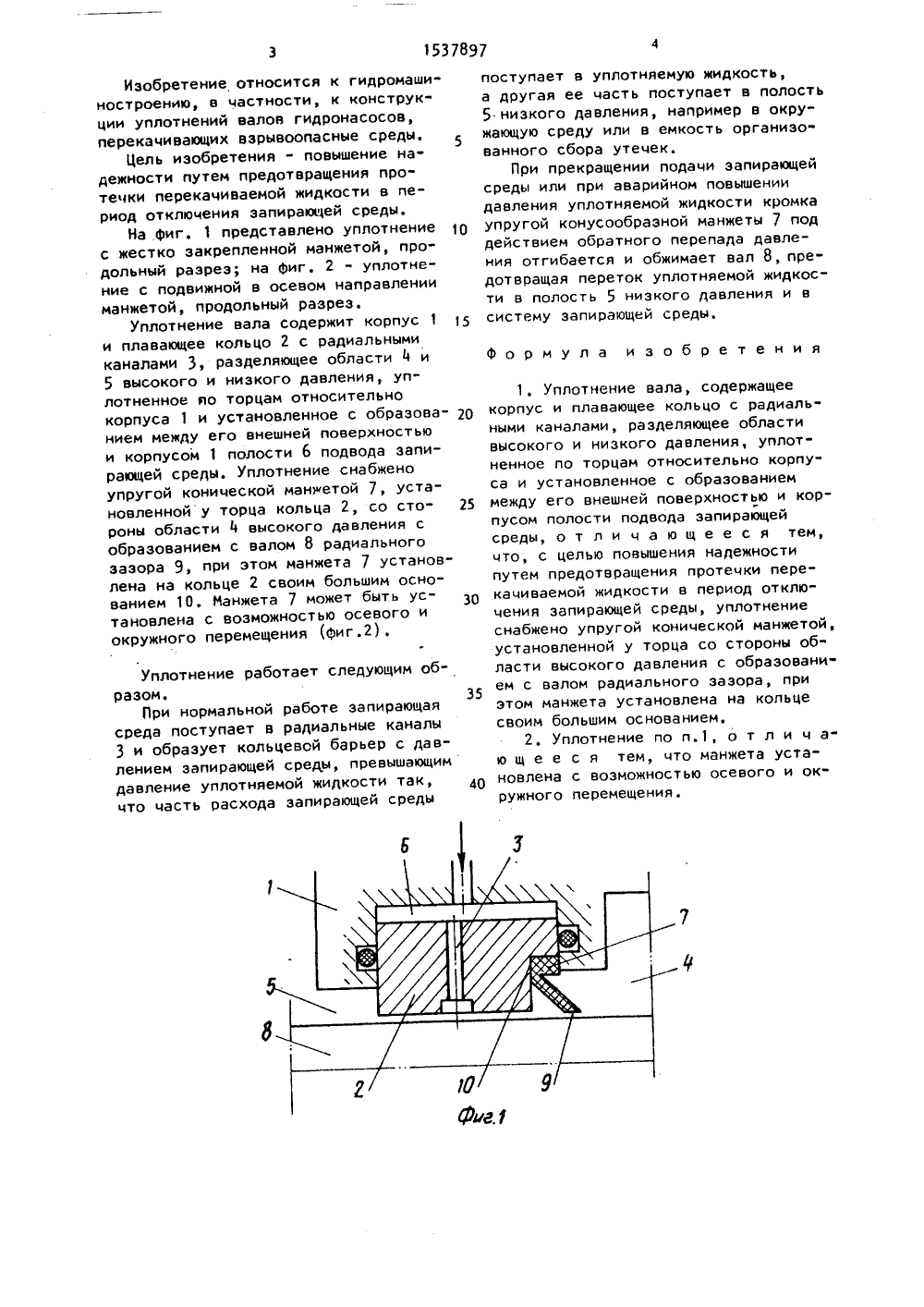

(21) 4 (22) 1 (46) 2 (71) С водственноего насосо Б.А.насосо о- ическое5, м 4,2, Ав 03 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЭОБ Н АВТОРСКОМУ СВИДЕТЕЛЬСТ объединестроения(56) ЛегтярНовые констперекачивающвзрывоопасни нефтяноес.1 едрий и Б.И.Василен (088,8) в Н.В Фурманов укции уплотнений их токсичные пожар е жидкости. - Химиашиностроение, 198 ское свидетельство ССС кл. Р 04 Э 29/06, 19(57) Изобретение позволяет повыситьнадежность уплотнения путем предотвращения протечки перекачиваемой жидкости в период отключения запирающейсреды, Запирающая среда поступает врадиальные каналы 3 и образует кольцевой барьер с давлением превышающимдавление уплотняемой жидкости. Припрекращении подачи запирающей средыкромка упругой конической манжеты 7отгибается под действием обратногоперепада давления и обжимает вал 8,предотвращая переток уплотняемойжидкости в полость 5 низкого давления, 1 з.п. Ф-лы, 2 ил,Изобретение относится к гидромашиностроению, в частности, к конструкции уплотнений валов гидронасосов, перекачивающих взрывоопасные среды,Цель изобретения - повышение надежности путем предотвращения протечки перекачиваемой жидкости в период отключения запирающей среды,На фиг. 1 представлено уплотнение с жестко закрепленной манжетой, продольный разрез; на Фиг. 2 - уплотнение с подвижной в осевом направлении манжетой, продольный разрезУплотнение вала содержит корпус 1 1 и плавающее кольцо 2 с радиальными каналами 3, разделяющее области 4 и 5 высокого и низкого давления, уплотненное яо торцам относительно корпуса 1 и установленное с образова нием между его внешней поверхностью и корпусом 1 полости 6 подвода запирающей среды, Уплотнение снабжено упругой конической манетой 7, установленной у торца кольца 2, со сто роны области 4 высокого давления с образованием с валом 8 радиального зазора 9, при этом манжета 7 установлена на кольце 2 своим большим основанием 10, Манжета 7 может быть установлена с воэможностью осевого и окружного перемещения (Фиг.2). Уплотнение работает следующим образом.35При нормальной работе запирающая среда поступает в радиальные каналы 3 и образует кольцевой барьер с давлением запирающей среды, превышающимдавление уплотняемой жидкости так, 40 что часть расхода запирающей среды поступает в уплотняемую жидкость,а другая ее часть поступает в полость5 низкого давления, например в окружающую среду или в емкость организованного сбора утечек,При прекращении подачи запирающейсреды или при аварийном повышениидавления уплотняемой жидкости кромкаупругой конусообразной манжеты 7 поддействием обратного перепада давления отгибается и обжимает вал 8, предотвращая переток уплотняемой жидкости в полость 5 низкого давления и всистему запирающей среды,Формула и 3 о б р е т е н и я1. Уплотнение вала, содержащеекорпус и плавающее кольцо с радиальными каналами, разделяющее областивысокого и низкого давления, уплотненное по торцам относительно корпуса и установленное с образованиеммежду его внешней поверхностью и корпусом полости подвода запирающейсреды, о т л и ч а ю щ е е с я тем,что, с целью повышения надежностипутем предотвращения протечки пере"качиваемой жидкости в период отключения запирающей среды, уплотнениеснабжено упругой конической манжетой,установленной у торца со стороны области высокого давления с образованием с валом радиального зазора, приэтом манжета установлена на кольцесвоим большим основанием,2, Уплотнение по п.1, о т л и ч аю щ е е с я тем, что манжета установлена с воэможностью осевого и окружного перемещения.

Смотреть

Заявка

4411954, 18.04.1988

СУМСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ЭНЕРГЕТИЧЕСКОГО НАСОСОСТРОЕНИЯ

ПЕРЕДРИЙ НИКОЛАЙ ВАСИЛЬЕВИЧ, ВАСИЛЕНКО БОРИС ИВАНОВИЧ

МПК / Метки

МПК: F04D 29/10

Метки: вала, уплотнение

Опубликовано: 23.01.1990
