Магнитный дефектоскоп
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯПРИ ГКНТ СССР АНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Обнинский институт атомнойэнергетики(56) Авторское свидетельство СССРВ 907483, кл. С 01 В. 33/12, 1982.Авторское свидетельство СССРВ 1270669, кл. С 01 И 27/82, 1986..(57) Изобретение относится к областинеразрушающего контроля материалов иизделий и может быть использованопри визуализации качества структуры 2 изделий из ферромагнитных материалов. Целью изобретения является повышение надежности работы за счет снижения размеров, потребляемой мощности и улучшение технических характеристик, После намагничивания контролируемого изделия результирующее магнитное поле регистрирует магниточувствительный узел 3. После усиления и селекции от помех строка информации фиксируется в регистре 6, а затем отображается в соответствующем месте матрицы жидкокристаллического индикатора 8При последовательном переключении счетчика 11 осуществляются коммутация эле- ментов обеих матриц и отображение ф структуры контролируемого объекта на экране. 1 ил,1534480 Формула изобретения Составитель Ю. ГлазковРедактор Н.Тупица Техред М.Ходанич КорректорВ.Кабаций Заказ 43 Тираж 503 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к области неразрушающего контроля материалов и изделий и может быть использовано при визуализации качества структуры изде 5 лий из ферромагнитных материалов.Пель изобретения - повышение надежности работы за счет снижения размеров, потребляемой мощности и улучшения технических характеристик. 10На чертеже приведена структурная схема дефектоскопа.Дефектоскоп содержит блок 1 намагничивания, последовательно соединенные блок 2 ключей, магниточувстви тельный узел 3, блок 4 видеоусилителей, блок 5 пороговых элементов, регистр 6, формирователь 7 напряжений, матрицу 8 жидкокристаллических индикаторов и формирователь 9 напряжений, 20 подключенный к второму входу матрицы 8 жидкокристаллических индикаторов.Кроме того, устройство содержит последовательно соединенные генератор 10 импульсов, выход которого. соединен 25 с вторым входом регистра 6, счетчик 11, второй выход которого подкпючен к входам формирователей 7 и 9 напряжения, и дешифратор 12, второй вход которого подключен к генератору 10 импульсов, а выход соединен с входом блока 2 ключей.Дефектоскоп работает следующим образом.Блок 1 намагничивания создает маг"35 Нитное поле в исследуемом объекте (не показан), на поверхности которого установлен магниточувствительный узел 3.В соответствии с состояниями счетчика 11 дешифратор 12 по сигналу от генератора 10 импульсов коммутируетв блоке 2 ключей адресные столбцымагниточувствительного узла 3. Полученные информационные сигналы считываются блоком 4 видеоусилителей, усиливаются и после фильтрации блоком5 пороговых элементов поступают в регистр 6. Состояние регистра 6 и счетчика 11 определяет состояние формирователей 7 и 9 напряжения, а следовательно, и индикацию матрицы 8 жидкокристаллических индикаторов. Магнитный дефектоскоп, содержащий блок намагничивания и последовательно соединенные блок ключей, магниточувствительный узел, блок видеоусилителей и блок пороговых элементов, о т л и ч а ю щ и й с я тем, что, с целью повьшения надежности работы, он снабжен последовательно соединенными генератором импульсов, регистром, к второму входу которого подключен блок пороговых элементов, первым формирователем напряжений и матрицей жидкокристаллических индикаторов, по" следовательно соединенными счетчиком, вход которого подключен к генератрру импульсов, и дешифратором, второй вход которого подключен к генератору импульсов, а выход соединен с входом блока ключей и вторым формирователем напряжений, выход которого подключен к матрице жидкокристаллических индикаторов, а вход объединен с входом первого формирователя напряжения и подключен к выходу счетчика.
СмотретьЗаявка
4407235, 08.04.1988
ОБНИНСКИЙ ИНСТИТУТ АТОМНОЙ ЭНЕРГЕТИКИ
АБАКУМОВ АЛЕКСЕЙ АЛЕКСЕЕВИЧ, МЯЗДРИКОВ ВЛАДИМИР НИКОЛАЕВИЧ, ТИПИКИН ЕВГЕНИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: G01N 27/90
Метки: дефектоскоп, магнитный
Опубликовано: 07.01.1990
Код ссылки
<a href="https://patents.su/2-1534480-magnitnyjj-defektoskop.html" target="_blank" rel="follow" title="База патентов СССР">Магнитный дефектоскоп</a>
Устройство автоматического контроля уровня шумов в каналах связи
Номер патента: 573893
Опубликовано: 25.09.1977
МПК: H04J 3/14
Метки: каналах, связи, уровня, шумов
...уси лителя.На фиг. 1 дана структурная электрическая схема предлагаемого устройства на фиг, 2 - форма запускающего импульса, поступающего в канал сняэи при егояб контроле.Передающая часть устройства автоматического контроля уровня шумов в каналах связи содержит .усилитель 1, смеситель 2, индикатор .3 пауз, блок 4 20 управления, управляеммй усилитель 5, компенсационный; усилитель б, генератор 7 сигнала блокировки и фаэоннвертор 8Усилитель 1 соединен последойательно со смасителем 2. Вход блока 4 управления подключен к выходу индикатора 3 пауз и к входу компенсационного усилителя б, другой вход которого соединен с входом индикатора 3 пауз и подключен к входу усилителя 1, Выход компенсационного усилителя б соединен с вто рым входом...

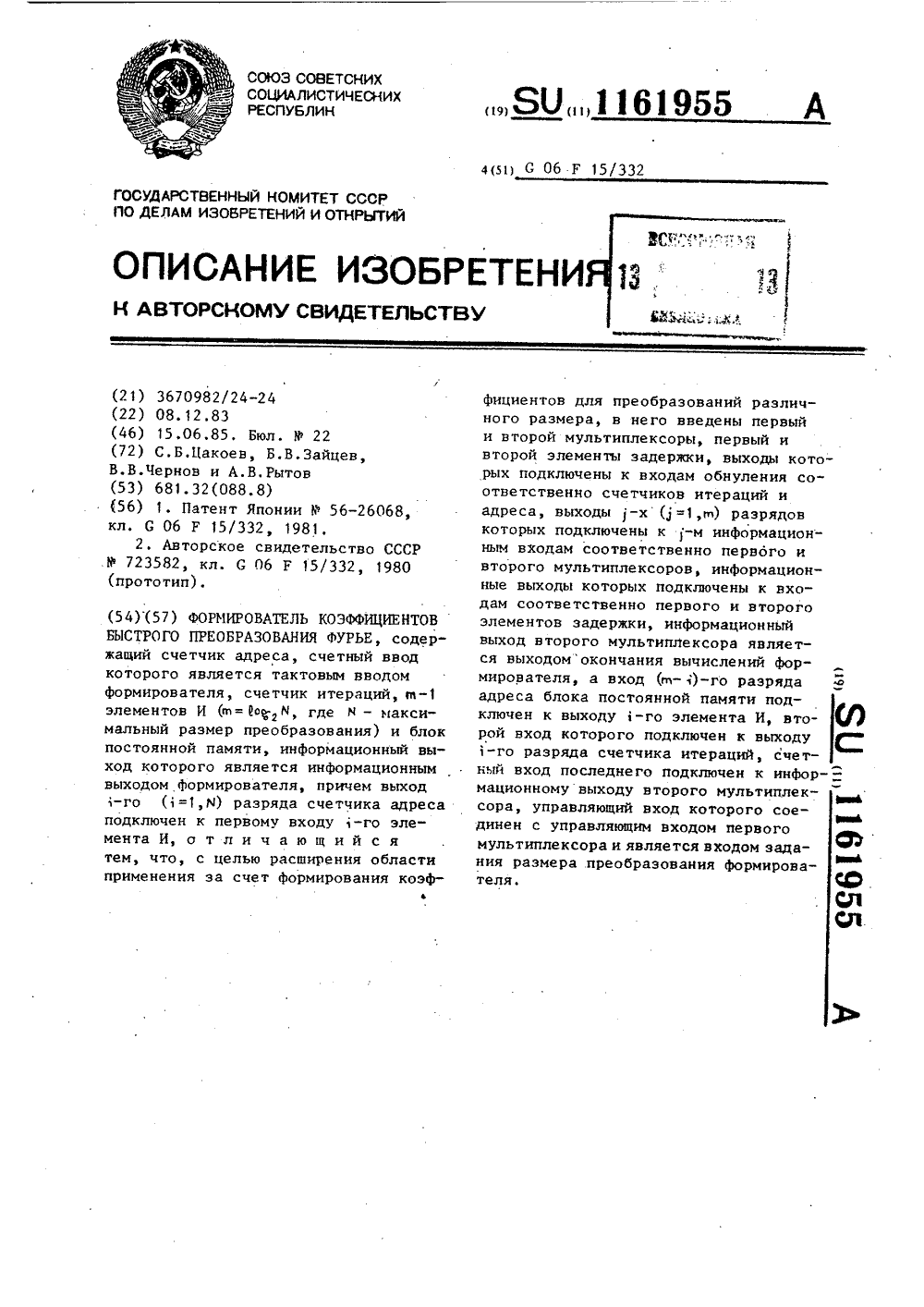

Формирователь коэффициентов быстрого преобразования фурье
