Способ изготовления нетканого материала

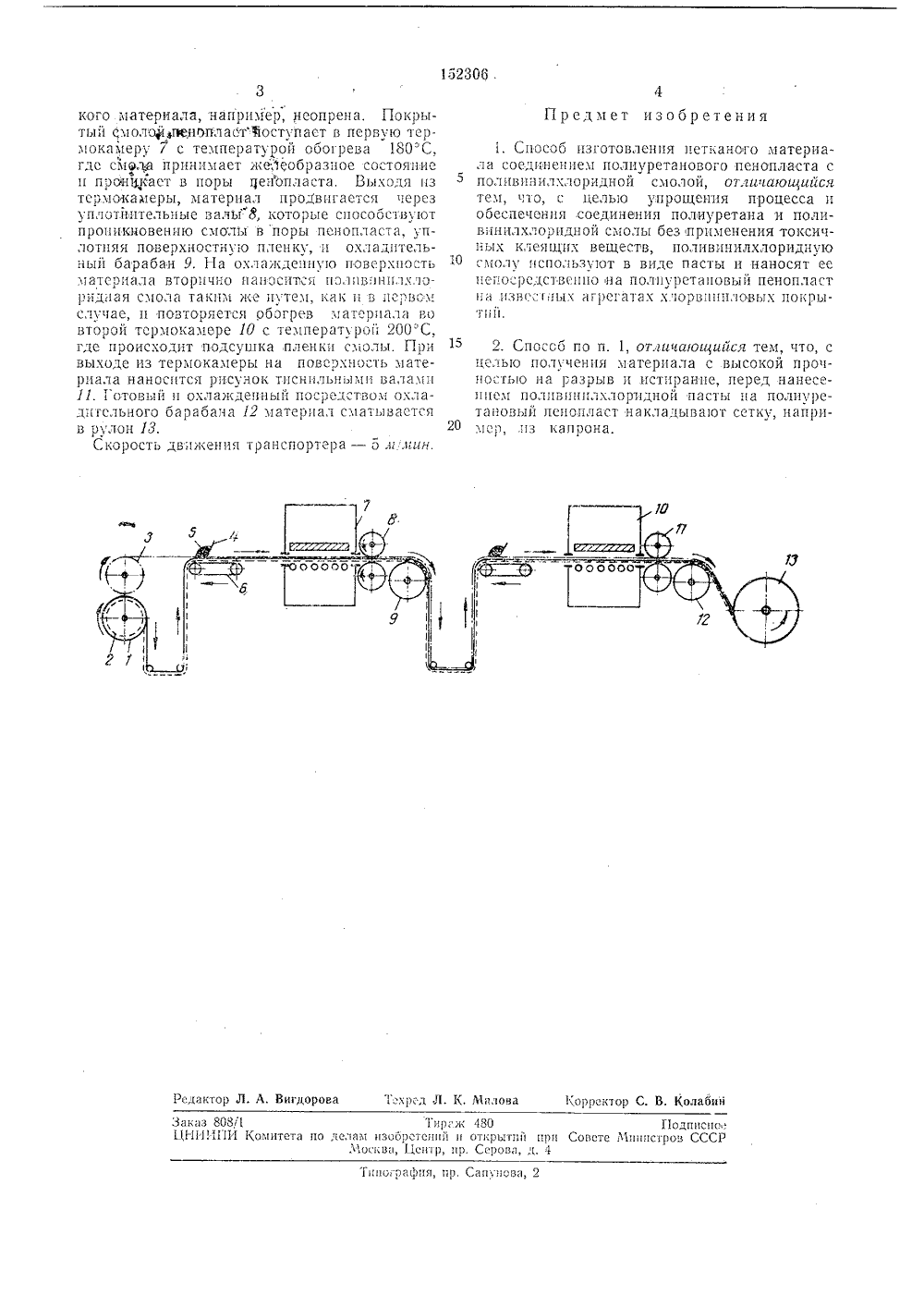

Оп ИСАН ИИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 20.111,1962 ( 769654/28 с присоединением заявкириоритет Комитет по делан иаобретений и открыти24.1.19 публик ет при Сосете Министре СССРДата опубликования описания вторь обре ия М. И. Белов, М. А. Зенченко, А. А, Грачева, Е. В. Горишнмятин, Г. Н, Второв, Р. Э. Прокурат, Е. Д. Бунина, Н, МИ, Т. Минин и Р. Н. Рыбицкая К. К. Заолева,Заявитель ПОСОБ ИЗГОТОВЛЕН ТКАНОГО МАТЕРИАЛ Известный способ изготовления нетканого материала заключается в соединении полиуретанового пенопласта с поливпнилхлорндной смолоп в виде пленки при помощи клеящих веществ.ВПредлагаемый способ проще и позволяет соединять полиуретановый печопласт с поли. винилхлоридной смолой без клеящих веществ, для чего указанную смолу применяют в виде пасты и наносят ее непосредственно на поли уретановый пенопласт на известных агрегатах хлорвиниловых покрытий. Кроме того, с целью получения материала с высокой прочностью на разрыв и истирание, перед нанесением поливинилхлоридной пасты на полиуретановый пено пласт накладывают сетку, например, из капроНа чертеже дана схема технологического процесса получения нетканого материала описываемым способом. 20Способ основан на соединении поливинилхлоридной смолы с полиуретановым пенопластом за счет ее проникновения в поры пенопласта и закрепления пленки смолы на его поверхности без применения клеящих веществ. Поли винилхлоридную смолу готовят на основе пастообразующих смолнапример ителита, по известным образцам, применяемым при получении павинолов. Характер рецептуры меняют в зависимости от назначения готового материала 30 и требований к нему. Исходя из этоса, подбпр- ют и упрочняющую сетку, которая, перекрывая часть пор пенопласта, уменьшает количество поливинилхлоридной смолы, проникающее в поры пенопласта, так как для создания прочного материала нет необходимости в заполнении всех пор. В случае использования хлопчатобумажной сетки рекомендуется применить ткань с плотностью 160(120 нитей на 10 слз прт 1 основе54 и утке65. Полнурс.тановый пенопласт берут с объемным весом 30 - 35 кг/лзСпособ состоит в следующем.Полну-ретановый пенопласт 1 в виде лентырулона пропускают на транспортерной тканевой ленте 2. Для обеспечения одновременного перемещения пенопласта с лентой передний конец ленты пенопласта окрепляют с лентой транспортера. Одновременно с рулона сматывается и накладывается,на движущийся пено.пласт сетка т, например, из капрона, 1-1 а пути движения пенопласта установлено регулируемое наносное устройство 4 для нанесения поливинилхлоридной смолы 5 в виде пасты на сетку, обеспечивающее равномерную подачу смолы и необходимую заданную толщину наносимого слоя. Для удобства нанесения смолы на пенопласт движущаяся транспортерная лента опирается на наносной столик 6, рабочая поверхность которого изготовлена пз мяг1 о 2306 . Предмет изобретения слактор Л. А. Вигдорова Т хрсл Л. К. Малова Корректор С. В. Колабии Лакая 808,1 тираж 180 ПодписпоеЦгИ 11 ПИ Комитета по лелям изоорстспий и открытий при Совете г 1 иипстрое СССР.МоскеЧ Цсмр, ир. Серова, л. 4 пгографигч пр. Сапунова, 2 кого материала, например, неопрена. Покрытый СмолофпЕнопласт%оступаст в первую тсрмокямеру 7 с температурои обогрева 180 С, где см 1 ца принимает желеобразное состояние и прогникаст в поры 11 енопласта. Выходя из тсрмокамеры, материал про твигастся через уплотйительные вялы" 8, которые способствуют проникновению смолы в поры пенопласта, уплотняя поверхностг 1 ю пленку, н Охлядительный барабан 9. На охлажденную поверхность материала вторично наносится Fоливннилхлоридная смоля таки 51 же путе 51, кяк 11 в псрвсм случае, и повторяется обогрев материала во второй тсрмокамере 10 с температурой 200 С, где происходит подсушка пленки смолы. При выходе из термокамеры на поверхность материала наносится рисунок тиснильными валами 11. Готовый и охлахкденный посреством охладптсльного Оараоана 12 матеоиял сматывается в рулон 13.Скорость двгкения транспортера - 5 лг,гггн. 1, Способ изготовления нетканого материала соединением полиуретанового пенопласта с поливипилхлориднои смолой, от.гичаюгггийся тем, что, с целью упрощения процесса и обеспечения соединения полиуретана и поливпнилхлорпдной смолы без применения токсичных клсящпх веществ, поливинилхлоридную "0 смолу используют в виде пасты и наносят еенепо.рсдствсшн на полиуретановый пенопласт ня извес11 х а 1 грсятях х 10 рв 1 ниловых покрытий. 15 2. Споссб по п. 1, от,гичагогггийся тем, что, сцелью получения материала с высокой прочностью на разрыв и истирание, перед нанесенисм поливиннлхлоридной пасты на полиуретановый пенопласт накладывают сетку, напри мср, гнз ка прона.
