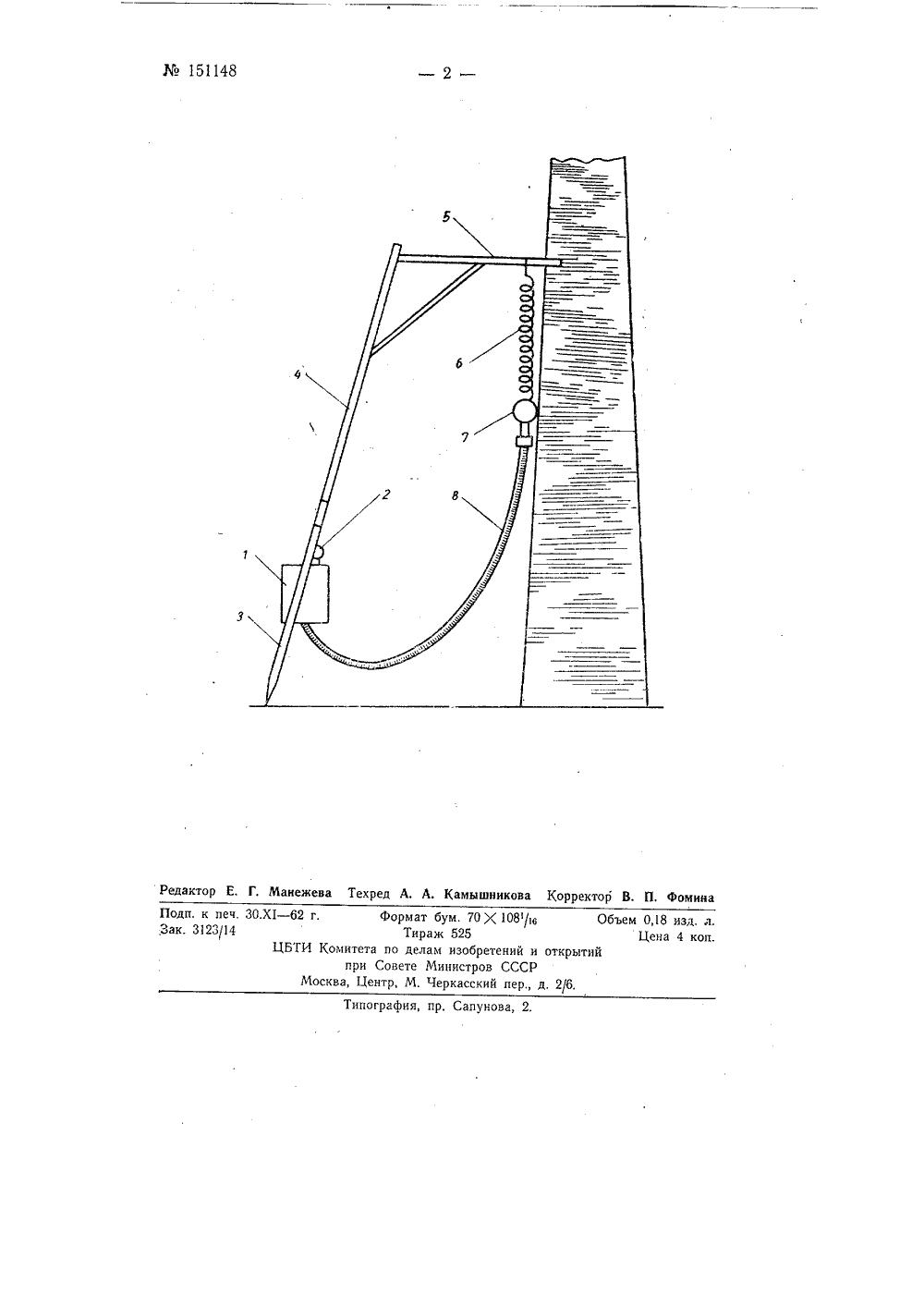

Устройство для механизации окорки при подсочке деревьев цнилхи-2

Номер патента: 78729

Опубликовано: 01.01.1949

Автор: Ильский

МПК: E21B 17/07

Метки: амортизатор, бурильных, труб, штанг

Номер патента: 231881

Опубликовано: 01.01.1968

Авторы: Аксенов, Поль

МПК: G01M 17/02

Метки: пневматических, тапгенциальной, шин, эластичности

...шин различных типов устройство снабжено балластной емкостьк 1, а диски колес выполнены сменными,На фиг. 1 показано новое устройство, общийвид; на фиг. 2 - ступенчатый вариатор скорости с полуосями, разрез,Устройство для определения тангенциальной5 эластичности пневматических шин выполненов виде одноосного прицепа, на раме 1 которогоустановлен кузов 2. Внутри кузова размещеныбалластная емкость 3 и контейнер 4 с регистрирующей аппаратурой. Прицеп имеет огь 5,10 состоящую из полуосей 6, помещенных в чулки7 и 8, на которых установлены в подшипникахступицы 9. На ступицах закреплены сменныедиски 10 с шинами 11. Чулки 7 и 8 через промежуточные корпуса 12 связаны с корпусом 1315 вариатора 14. Полуоси б жестко соединены свалами вариатора...

Номер патента: 485205

Опубликовано: 25.09.1975

Авторы: Корнеев, Лапаев

МПК: E04G 3/16

Метки: монтажа, напорных, передвижное, трубопроводов

...соединенных с помощью шарнирно прикрепленной штанги Э, на кото- И рой с возможностью перемещения вдольнее установлена промежуточная рама 4.Каждая рама имеет шесть телескопических прогонов, на концах которых у рам1 и 4 смонтированы винтовые аомкра ты,э, а у рамы 2-роликя 6. Нв рвмах 2и 4 закреплены распорные приспособления 7, приводимые в действие трособлочной системой от лебедок 8. Устройство снабжено механизмом 9 передвнже 2 в с реверсивным приводом 10.Передвижное устройство закрепляютна нижнем звене напорного трубопровода с помошью распорных приспособлений 7 так, чтобы рама 1 возвышаласьнад кромкой звена трубопровода и спомошью домкратов 5 рамы 4, подготавливают кромк звена для стыкованияс последуюшим звеном, которое устанавливают на...

Номер патента: 500322

Опубликовано: 25.01.1976

Авторы: Воронов, Селищев, Сырейщиков

МПК: E01B 27/12

Метки: выправки, железнодорожного, подбивки, пути, уровню

...поворотной в вертикальной плоскости вокруг оси, перпендикулярной к пути,15На подвижной раме 12 установлены вибро-привод 13 с электродвигателем 14 и подьемный механизм 15 путевой решетки 16,Для выправки пути по уровню впродольномпрофиле и в плане устройство снабжено ин- щдукционным маятником 17 и измерительными тележками 18 и 19, которые шарнирносоединены с платформой силовой тележки 5и рамой 1 устройства,В рабочем положении силовая тележка 5 2 бходовыми колесами 6 опирается на рельсыи через амортизаторы 3 и 4 прижимаетсяк рельсам с определенным усилием. Подьемный механизм 15 соединен с путевойрешеткой 16, Измерительные тележки 18 ЗОи 19 опущены и прижаты к рельсам, Привключении электродвигателя 14 путеваярешетка 16 от....

Номер патента: 895383

Опубликовано: 07.01.1982

Авторы: Авторы, Кусницьш, Саупнна

МПК: A01K 75/00, F25C 5/02

Метки: 895383

...на подготовитель.-.ные операции.Предлагаемый ледобур за счет наличия редуктора-усилителя 7 крутящего момента при сохранении всех преимуществлегких ручных ледобуров позволяет беззатруднения пробуривать лунки во льду,при этом рыболов, работающий с ледобуром, не устает даже при бурении головками увеличенного диаметра. ЭО Формула изобретения 1. Ледобур, содержащий шнек с режущей головкой, буровую штангу, укрепленную в редукторе-усилителе крутящего момента, включающем корпус, крышку и валшестерню, жестко связанную с рукояткой, и опору, о т л и ч а ю щ и й с я тем, что, с целью уменьшения габаритов и массы и упрощения конструкции, рукоятка установлена на одной оси с редуктором- усилителем и щтангой и выполнена в виде коловорота, а...
