Способ измерения уровня жидких сред
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

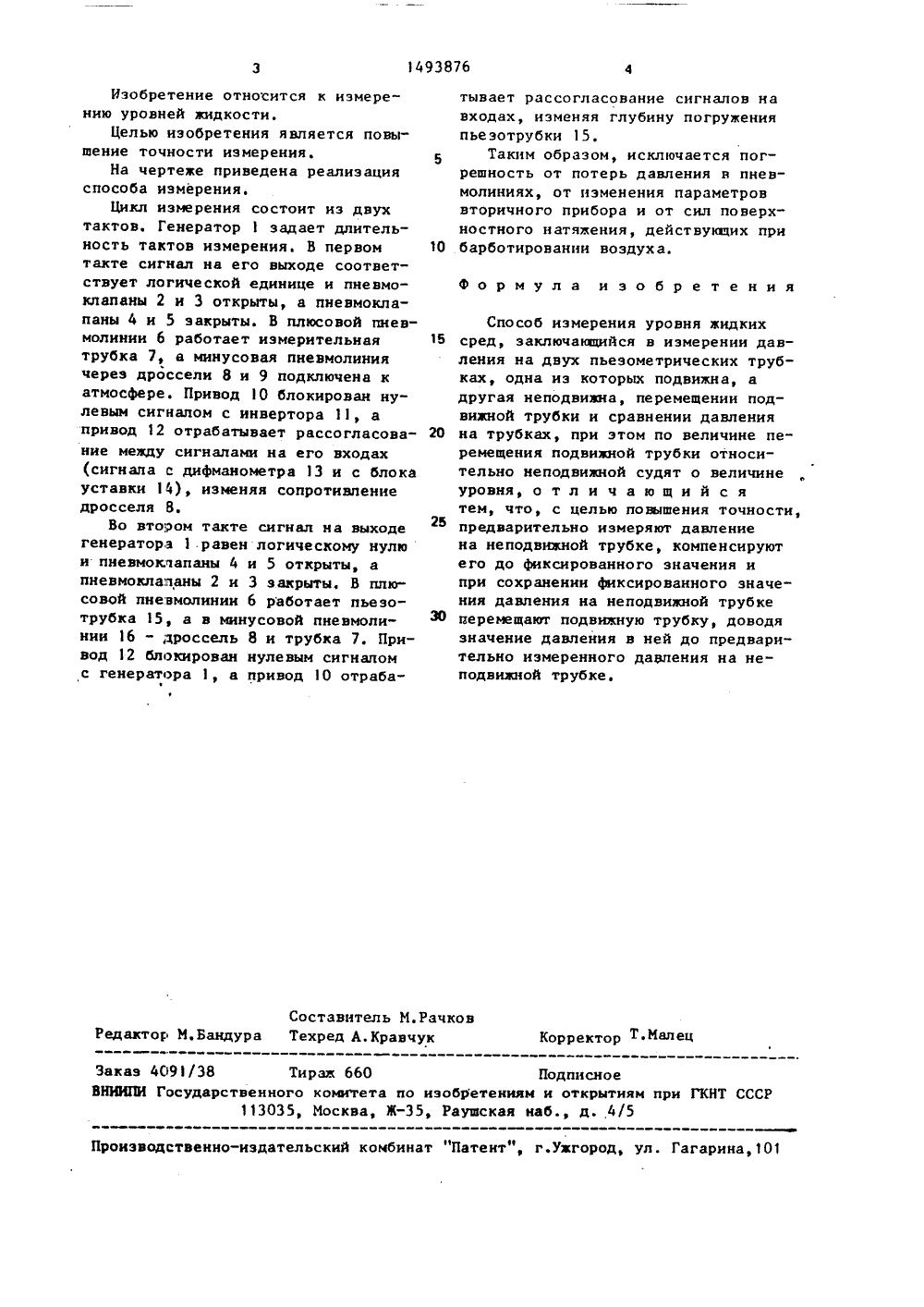

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 01493876 51) 4 С 01 Р 23/16 ОСУДАРСТВЕННЫЙ НОМИТО ИЗОБРЕТЕНИЯМ И ОТКРЫТРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН 4044 2 относится к измереости, Целью изобреовышение точности змерения енератор ов измере состои 1 зада змерения. Цикл з двух тактов.длительность так ервом такте сиг ал на е ической выходеинице соответствует лопневмоклапаны 2 а пневтк А ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 399731, кл. С 01 Р 23/16, 971.Авторское свидетельство СССРУ 1167738, кл. С 01 Р 23/16, 1983(54) СПОСОБ ИЗМЕРЕНИЯ УРОВНЯ ЖИДКСРЕД(57) Изобретениению уровней жищктения является и моклапаны 4 и 5 закрыты, В гшюсовойпневмолинии 6 работает измерительная трубка 7, а минусовая пневмолиния через дроссели 8 и 9 подключенак атмосфере. Привод 10 блокированнулевым сигналом с инвертора 11, апривод 12 отрабатывает рассогласование между сигналами на его входах(сигнала с дифманометра 13 и с блока уставки 14), изменяя сопротивление дросселя 8, Во втором такте сигнал на выходе генератора 1 равен логоческому нулю и пневмоклапаны 4 и 5открыты, а пневмоклапаны 2 и 3 закрыты. В плюсовой пневмолинии 6 работает пьезотрубка 5, а в минусовойпневмолинии 16 - дроссель 8 и трубка 7. Привод 12 блокирован нулевымсигналом с генератора 1, а привод1 О отрабатывает рассогласованиесигналов на входах, изменяя глубинупогружения пьезотрубки 15. 1 ил,1493876 формула изобретения Составитель М,РачковРедактор М.Бандура Техред А.Кравчук Корректор Т.Малец т ш т ш ш е Ш Ш Заказ 409/38 Тираж 660 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к измерению уровней жидкости.Целью изобретения является повышение точности измерения.На чертеже приведена реализация способа измерения.Цикл измерения состоит из двух тактов. Генератор 1 задает длительность тактов измерения. В первом такте сигнал на его выходе соответствует логической единице и пневмоклапаны 2 и 3 открыты, а пневмоклапаны 4 и 5 закрыты. В плюсовой пневмолинии 6 работает измерительная трубка 7, а минусовая пневмолиния через дроссели 8 и 9 подключена к атмосфере. Привод 1 О блокирован ну" левым сигналом с инвертора 11, а привод 12 отрабатывает рассогласова" ние между сигналами на его входах (сигнала с дифманометра 13 и с блока уставки 14), изменяя сопротивление дросселя 8.Во втором такте сигнал на выходе генератора 1 равен логическому нулю и пневмоклапаны 4 и 5 открыты, а пневмоклапаны 2 и 3 закрыты. В плюсовой пневмолинии 6 работает пьезотрубка 15, а в минусовой пневмолинии 16 " дроссель 8 и трубка 7. Привод 12 блокирован нулевым сигналом с генератора , а привод 10 отрабатывает рассогласование сигналов на входах, изменяя глубину погружения пьезотрубки 15.Таким образом, исключается погрешность от потерь давления в пневмолиниях, от изменения параметров вторичного прибора и от сил поверхностного натяжения, действукцих при 10 барботировании воздуха. Способ измерения уровня жидких 15 сред, эаключакицийся в измерении давления на двух пьезометрических трубках, одна иэ которых подвижна, адругая неподвижна, перемещении подвижной трубки и сравнении давления 20 на трубках, при этом по величине перемещения подвижной трубки относительно неподвижной судят о величинеуровня, о т л и ч а ю щ и й с ятем, что, с целью повышения точности,предварительно измеряют давлениена неподвижной трубке, компенсируютего до фиксированного значения ипри сохранении фиксированного значения давления на неподвижной трубке З 0 перемещают подвижную трубку, доводязначение давления в ней до предварительно измеренного давления на неподвижной трубке.
