Способ выделения осциллограмм

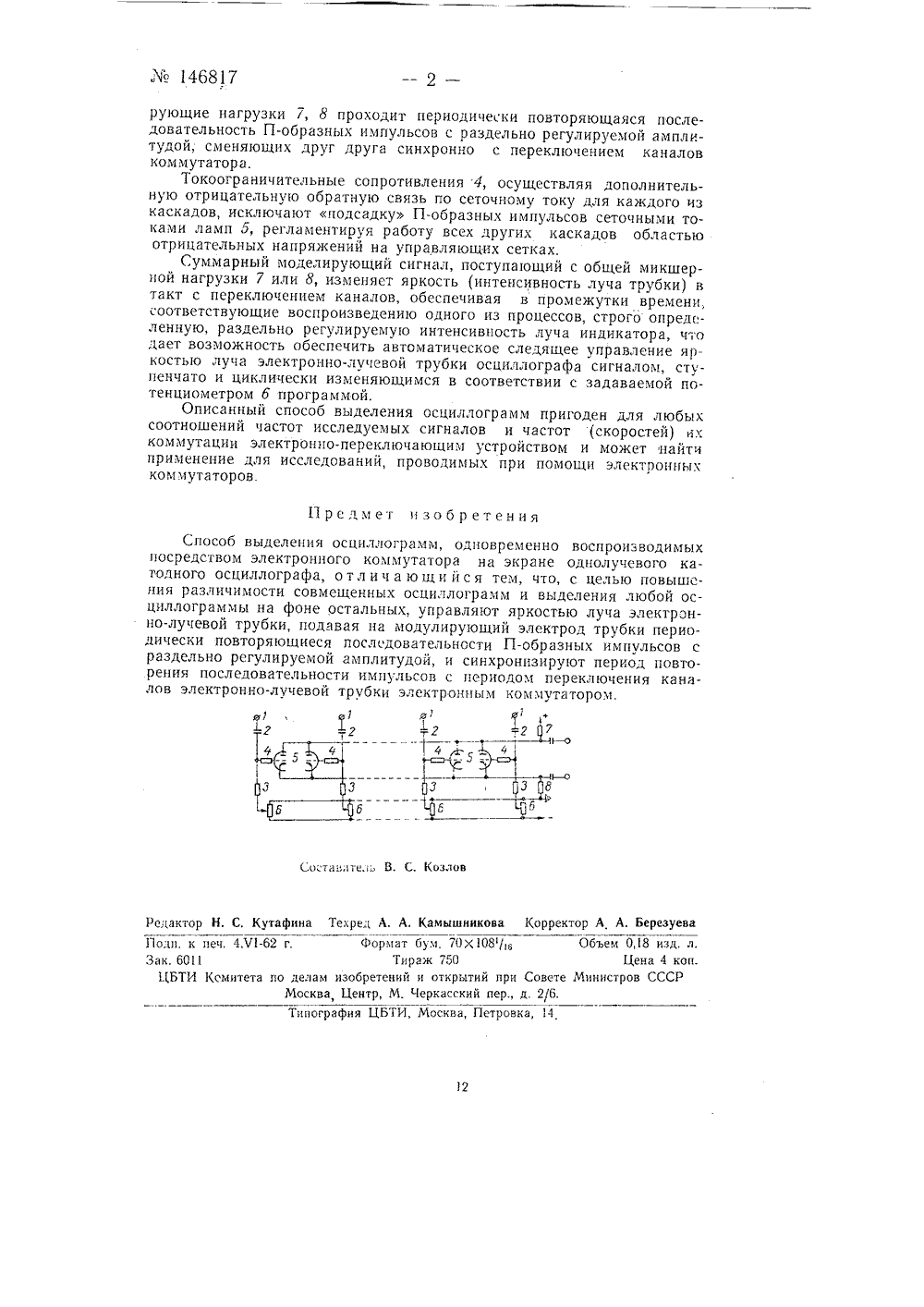

Жо 14687 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУПодписная группа Ло 89 Б, П. ФридманСПОСОБ ВЫДЕЛЕНИЯ ОСЦИЛЛОГРАММ Заявлено 3 декабря 960 г за ЛЪ 688778 г 26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бвллетене изобретений,Хе 9 за 962 г Известные способы выделения осциллограмм, воспроизводимыхпосредством электронного коммутатора одновременно на экране однолучевого катодного осциллографа, не обеспечивают возможности индивидуального выделения каждой из одновременно воспроизводимых осциллограмм на фоне остальных и пригодны лишь для геометрического разделения осциллограмм.В предлагаемом способе для управления яркостью луча используют последовательности П-образных импульсов, синхронизированных скоммутацией каналов. Это позволяет повысить различимость совхещенных осциллограмм и выделить любую осциллограмму на фоне остальных,На чертеже приведена принципиальная схема устройства, поясняющая описываемый способ.Периодически повторяющиеся последовательности П-образных импульсов с раздельно регулируемой амплитудой с выходов кольцевогосчетчика, входящего в состав электронного коммутатора и состоящегоиз связанных контуров, переключаемых кратковременными отрицательными спусковыми импульсами, поступают на входы 1. Через разделительные емкости 2 манипулирующие импульсы каждого каналаэлектронного коммутатора поступают на сопротивления 3, с которыхпосредством токоограничивающих сопротивлений 4 воздействуют науправляющую сетку смесительных триодов Б, имеющих общие аноднуои катодную нагрузки. Управляющая сетка каждого из триодов 5 получает отрицательное запирающее напряжение смещения, раздельно иплавно регулируемое соответствующими потенциометрами 6. Изменяяс помощью потенциометров б величину напряжений смещения, получают различную амплитуду токовых импульсов каждого из триодов э,поочередно отпираемых П-образными импульсами электронного коммутатора. При этом через общие для всех триодов 5 выходные суммирующие нагрузки 7, 8 проходи 1 периодически повторяющаяся последовательность П-образных импульсов с раздельно регулируемой амплитудой, сменяющих друг друга синхронно с переключением каналов коммутатора.Токоограничительные сопротивления 4, осуществляя дополнительную отрицательную обратную связь по сеточному току для каждого из каскадов, исключают подсадку П-образных импульсов сеточными токами ламп б, регламентируя работу всех других каскадов областью отрицательных напряжений на управляющих сетках.Суммарный моделирующий сигнал, поступающий с общей микшерной нагрузки 7 или 8, изменяет яркость (интенсивность луча трубки) в такт с переключением каналов, обеспечивая в промежутки времени, соответствующие воспроизведению одного из процессов, строго определенную, раздельно регулируемую интенсивность луча индикатора, что дает возможность обеспечить автоматическое следящее управление яркость 1 о луча электронно-лучевой трубки осциллографа сигналом, ступенчато и циклически изменяющимся в соответствии с задаваемой потенциометром б программой.Описанный способ выделения осциллограмм пригоден для любых соотношений частот исследуемых сигналов и частот (скоростей) их коммутации электронно-переключающим устройством и может найти применение для исследований, проводимых при помощи электронных коммутаторов. Предмет изобретения Способ выделения осциллограмм, одновременно воспроизводимых посредством электронного коммутатора на экране однолучевого кагодного осциллографа, отл ич а ющи йс я тем, что, с целью повышения различимости совмещенных осциллограмм и выделения любой осциллограммы на фоне остальных, управляют яркостью луча электронно-лучевой трубки, подавая на модулирующий электрод трубки периодически повторяющиеся последовательности П-образных импульсов с раздельно регулируемой амплитудой, и синхронизируют период повторения последовательности импульсов с периодом переключения каналов электронно-лучевой трубки электронным коммутатором. тг 7- о Составите. В. С. Козлов едактор Н. С. Кутафина Техред А, А. Камышникова Корректор А А. Березуева Х 108/ц Объем 0,18 изд. л.Цена 4 коп.тий при Совете Министров СССРий пер., д. 2/б. Формат бум, 70Тираж 750ретений и открнтр, М. Черкасс одп. к печ. 4.И-б 2 г. ак. 6011 ЦБТИ Комитета по делам из Москва Ц
