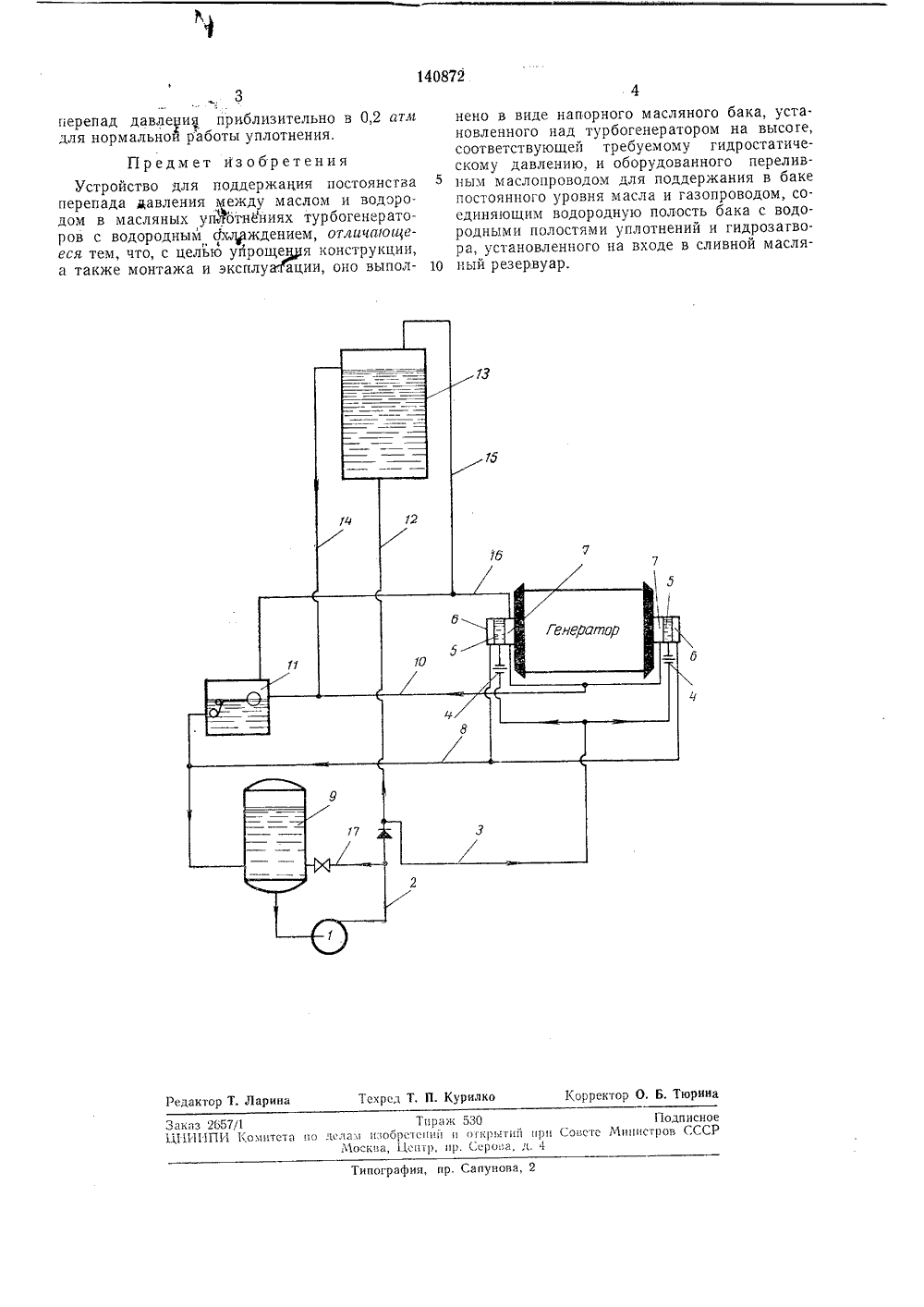

Устройство для поддержания постоянства перепада давления между маслом и водородом в масляных уплотнениях турбогенераторов

Номер патента: 141208

Опубликовано: 01.01.1961

Авторы: Аврух, Азбукин, Миренбург

МПК: H02K 5/124, H02K 9/24

Метки: вала, водородным, охлаждением, турбогенератора, уплотнения

...надежность убольшой мощности.На чертеже схематически изображено описываемое усгройство.Масляный сальник 1, содержащий камеру 2 ЗО прижимающего масла и камеру 3 уплотняю- щего масла, рассчитан так, что совместно с двумя дифференциальными регуляторами 4 и 5 поддерживается постоянный режим работы уплотнителя вне зависимости от режима работы турбогенератора, давления водорода и скорости вращения ротора.Регуляторы работают так, что суммарное давление на рабочую поверхность сальника, слагающееся из давлений водорода А и масла Б, а также расход охлаждающего масла остаются постоянными.Новая система масляного уплотнения в настоящее время опробована на нескольких турбогенераторах, на которых повышено давление охлаждающего водорода до 1 атм,...

Номер патента: 286038

Опубликовано: 01.01.1970

Автор: Куфман

МПК: H02K 9/08

Метки: вала, водородным, охлаждением, турбогенератора, уплотнения

...б и камерами 4 и 5.В передней части вкладыша выполненафаска или проточка, диаметр которой приблизительно равен минимальному диаметру рас точки корпуса уплотнения и таким образомвкладыш разгружен от действия давления газа в статоре.При аварийном нарушении маслоснабжениядавление в камере прижимающего масла рез ко падает, и вкладыш давлением газа в камере уплотняющего масла и пружинами 9 отодвигается от упорного диска 10 ротора. При восстановлении маслоснабжсния вкладыш прижимается к упорному диску ротора.15 Давление в камерах 4 и 5 регулируется одним дифференциальным регулятором б давления и дроссельными шайбами и 8, установленными таким образом, чтобы обеспечить нормальное давление масла в камерах 4 и 5 и 20 необходимое удельное...

Номер патента: 1420633

Опубликовано: 30.08.1988

Авторы: Истомин, Куфман, Тимофеев, Хандажинская

МПК: G05D 16/04, H02K 9/24

Метки: вала, давления, масла, регулятор, турбогенератора, уплотнения

...открытыми каналами в золотнике, буксе, корпусе и трубопроводе вне регулятора. полость под поршень 12 золотника 7, затем по вертикальным каналам 13 и соплам 14 поступает в камеру над поршнем 12, из которой через постоянно открытые каналы 5 буксы 4 поступает по постоянно открытым каналам 11 в корпусе в выходной патрубок 3 и далее в уплотнения турбогенератора по трубопроводу, соединяющему регулятор с уплотнениями. Если давление в уплотнениях ниже заданной величины, золотник 7 опускается и открывает нижние регулирующие окна 6 буксы 4, через которые в выходной патрубок подается дополнительный поток масла, минуя сопла 14. Если давление после регулятора выше заданной величины, золотник перемещается вверх и открывает верхние регулирующие...

Номер патента: 1267535

Опубликовано: 30.10.1986

Авторы: Истомин, Куфман

МПК: G05D 16/10, H02K 5/12, H02K 9/193

Метки: вала, давления, масла, регулятор, турбогенератора, уплотнения

...подшипник 5 с плоскимирабочими поверхностями колец 6 и 7.На нижней поверхности крышки 2установлены самоустанавливающийся ог 30раничитель 8 аксиального хода золотника и его основание 9, контактирующие между собой по сферической поверхности. Ограничитель 8 крепитсяк основанию винтом 10, установленным с большими осевыми и радиальны- .ми зазорами, обеспечивающими возможность поворота опоры относительнооснования.Регулятор работает следующим образом.В нормальном режиме (фиг.2) регулятор работает с зазором между плоской поверхностью самоустанавливающе гося ограничителя 8 и верхним кольцом 7 шарикоподшипника 5. При остановке турбогенератора и сбросе водорода из статора (фиг,З) возникает, неуравновешенное усилие, перемещающее вращающийся...

Номер патента: 1691824

Опубликовано: 15.11.1991

Авторы: Истомин, Куфман

МПК: G05D 16/10

Метки: вала, давления, масла, регулятор, турбогенератора, уплотнений

...Колпачок 12, охватывающий съемную проставку 11 и головку 9 регулирующего винта 8, установлен с монтажным радиальным зазором 13 и служит для фиксации проставки от радиального смещения относительно регулирующего винта 8. Высота съемной проставки обеспечивает установку ее между головкой регулирующего винта и крышкой с монтажным зазором 14.Использование устройства механической фиксации при операциях включения и отключения регулятора.В зависимости от режима эксплуатации уплотнений вала ротора турбогенератора в рабочем режиме регулятор может работать с переменным аксиальным зазором 15 между нижним концом регулирующего винта 8 и верхним торцом золотника 7, При снятии колпачка 12 и съемной проставки 11 регулирующий винт 8 может быть завернут...
