Установка для прочностных испытаний длинномерных образцов

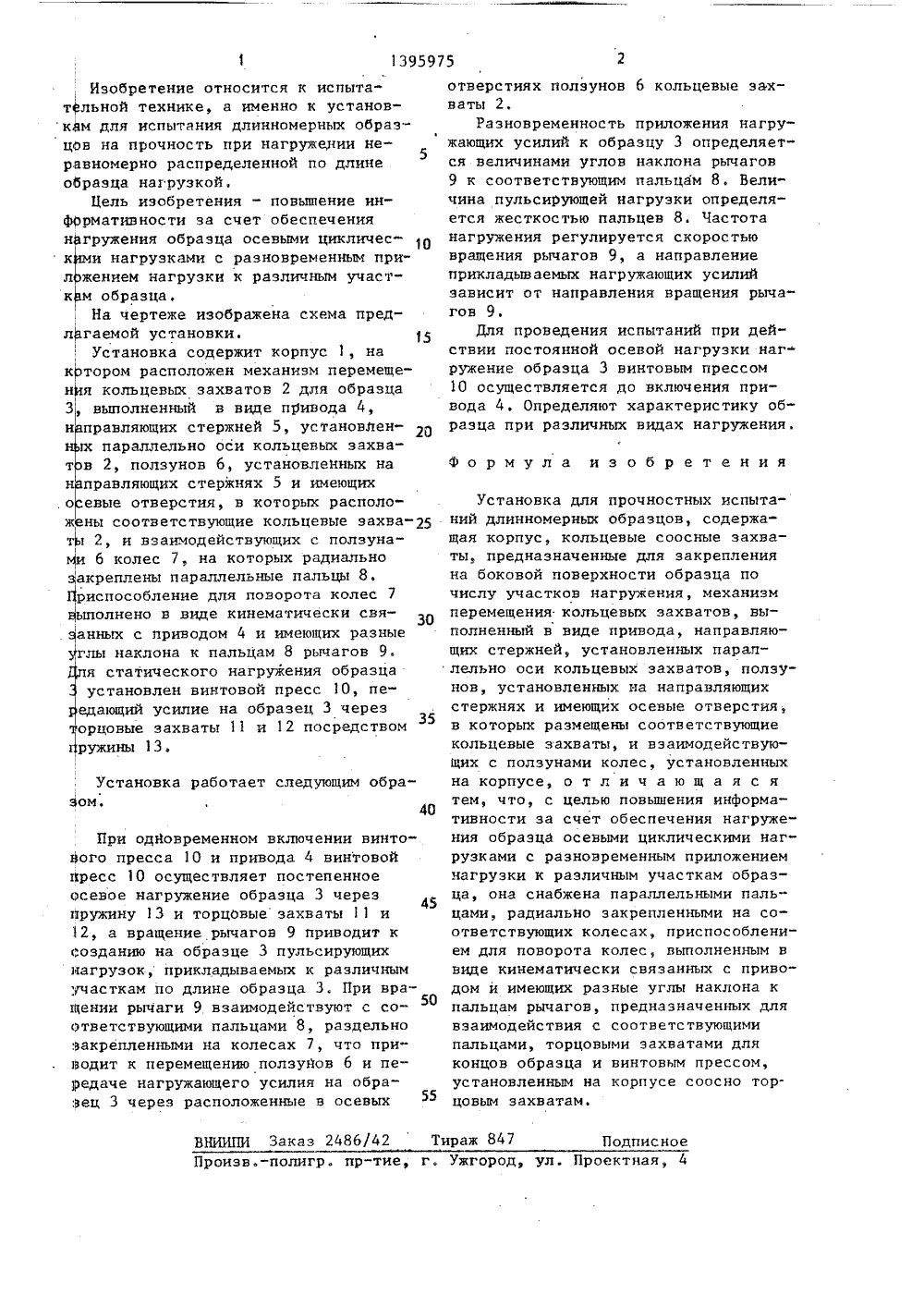

(51)4 С О 1 М 3 ПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский институт горной геомеханикии маркшейдерского дела(56) Авторское свидетельство СССРВ 1305561, кл, С 01 В 3/08, 1985,(54) УСТАНОВКА ДЛЯ ПРОЧНОСТНЫХ ИСПЫТАНИЙ ДЛИННО 11 ЕРНЫХ ОБРАЗЦОВ(57) Изобретение относится к испытательной технике, а именно к,установкам для испытания длинномерных образцов на прочность лри нагружении неравномерно распределенной по длинеобразца нагрузкой. Цель изобретения -обеспечение нагружения образца осевыми циклическими нагрузками с разновременным приложением нагрузки к различным участкам образца, В корпусе 1установлены механизм перемещениякольцевых захватов 2 для образца 3,выполненный в виде привода 4, направляющих стержней 5, ползунов 6 и взаимодействующих с ними колес 7 с пальцами 8, а также приспособление дляповорота колес 7 в виде рычагов 9 сразличными углами наклона к пальцам8 и винтовой пресс 10. При включениипривода 4 рычаги 9 взаимодействуютс пальцами 8 и тем самым нагружаютобразец 3 осевыми пульсирукщими нагрузками, статическое нагружение об-.разца осуществляется винтовым прессом 10. 1 ил.1395975 ВНИИПИ Заказ 2486/42 Тираж 847 Подписное Ужгород, ул. Проектная, 4 Произв.-полигр. пр-тие, г,Изобретение относится к испытательной технике, а именно к установкам для испытания длинномерных образ" цов на прочность при нагружении не 5 равномерно распределенной по длине образца нагрузкой.Цель изобретения - повьппение инфОрмативности за счет обеспечения нЬгружения образца осевыми циклическ и нагрузками с разновременным при" л жением нагрузки к различным участк м образца,На чертеже изображена схема предлагаемой установки.15Установка содержит корпус 1, на к 1 зтором расположен механизм перемещен я кольцевых захватов 2 для образца 3, выполненный в виде п 1 ивода 4, н правляющих стержней 5, установлени параллельно оси кольцевых захват в 2, ползунов 6, установленных на н правляющих стержнях 5 и имеющих , о евые отверстия, в которых расположены соответствующие кольцевые захват2, и взаимодействующих с ползунаи 6 колес 7, на которых радиально ззакреплены параллельные пальцы 8, Приспособление для поворота колес 7 выполнено в виде кинематически свя э 1 анных с приводом 4 и имеющих разные углы наклона к пальцам 8 рычагов 9. я статического нагружения образца установлен винтовой пресс 10, пеедающий усилие на образец 3 через орцовые захваты 11 и 12 посредством35ружины 13,Установка работает следующим образом.40 При одйовременном включении винтового пресса 10 и привода 4 винтовой йресс 10 осуществляет постепенное осевое нагружение образца 3 через пружину 13 и торцовые захваты 11 и 12, а вращение рычагов 9 приводит к созданию на образце 3 пульсирующих нагрузок, прикладываемых к различным участкам по длине образца 3, При вращении рычаги 9 взаимодействуют с соответствующими пальцами 8, раздельно закрепленными на колесах 7, что приводит к перемещению ползунов 6 и передаче нагружающего усилия на образец 3 через расположенные в осевых отверстиях ползунов 6 кольцевые захваты 2,Разновременность приложения нагружающих усилий к образцу 3 определяет" ся величинами углов наклона рычагов 9 к соответствующим пальцам 8. Величина пульсирующей нагрузки определяется жесткостью пальцев 8Частота нагружения регулируется скоростью вращения рычагов 9, а направление прикладываемых нагружающих усилий зависит от направления вращения рычагов 9.Для проведения испытаний при действии постоянной осевой нагрузки наг" руженне образца 3 винтовым прессом 10 осуществляется до включения привода 4. Определяют характеристику образца при различных видах нагружения. Формула из обретения Установка для прочностных испытаний длинномерных образцов, содержащая корпус, кольцевые соосные захваты, предназначенные для закрепления на боковой поверхности образца по числу участков нагружения, механизм перемещения кольцевых захватов, выполненный в виде привода, направляющих стержней, установленных параллельно оси кольцевых захватов, ползунов, установленных на направляющих стержнях и имеющих осевые отверстия, в которых размещены соответствующие кольцевые захваты, и взаимодействующих с полэунами колес, установленных на корпусе, о т л и ч а ю щ а я с я тем, что, с целью повыщения информативности за счет обеспечения нагружения образца осевыми циклическими нагрузками с разновременным приложением нагрузки к различным участкам образца, она снабжена параллельными паль" цами, радиально закрепленными на соответствующих колесах, приспособлением для поворота колес, выполненным в виде кинематически связанных с приводом и имеющих разные углы наклона к пальцам рычагов, предназначенных для взаимодействия с соответствующими пальцами, торцовыми захватами для концов образца и винтовым прессом, установленным на корпусе соосно торцовым захватам.
