Горизонтальный электролизер для получения хлора и каустика с ртутным катодом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

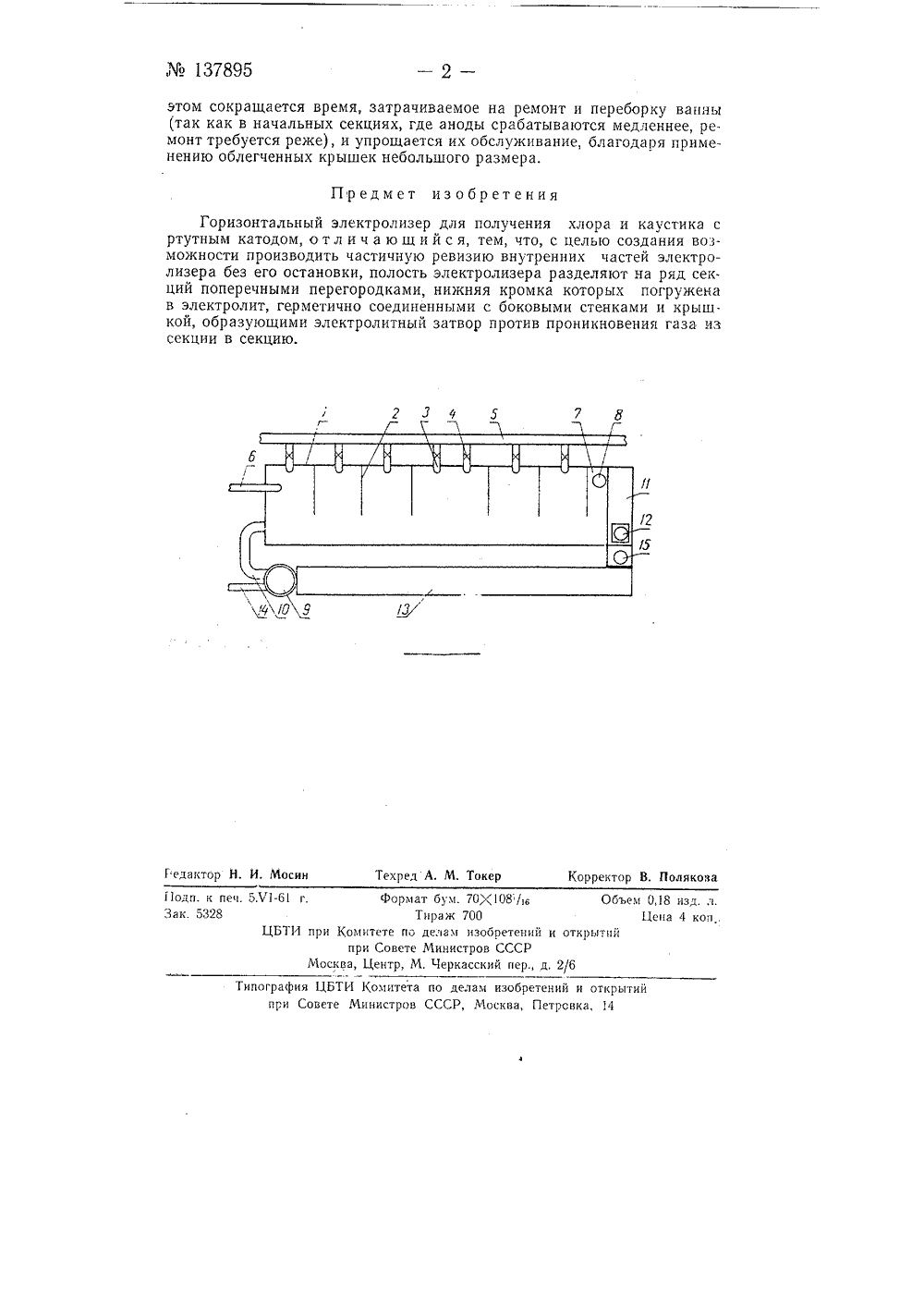

СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа4 З Г. И. Волков, С. К, Щербак, М. А. Корчев, В. Т. Пустовит П. Ф. Позняков и В. Г. Приходченко ГОРИЗОНТАЛЬНЫЙ ЭЛЕКТРОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ ХЛОРА И КАУСТИКА С РТУТНЫМ КАТОДОМЗаявлено 2 августа 1960 г. за675439/23 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений9 за 196 г. В настоящее время при электролитическом получении хлора и каустика в электролизерах с ртутным катодом, в случае необходимости частичного осмотра внутренних частей электролизера или чистки ванны, требуется ее полная остановка. Предлагаемое усовершенствование в конструкции ртутных электролизеров, предназначенных для получения хлора и каустика, позволяет проводить частичную ревизию внутренних частей ванны без ее остановки. С этой целью корпус ванны 1 (схема электролизера представлена на чертеже) разбивают на несколько секций, изолированных друг от друга по хлору, поперечными перегородка ми 2, боковые и верхние кромки которых герметично соединены с стенками и крышкой электролизера, а нижняя кромка погружена в электролит, образуя электролитный затвор, препятствующий проникновению газа из секции в секцию. Каждая из секций имеет облегченную крышку из резины или фторопласта, что позволяет вскрывать отдельные секцич для чистки катода, а также ревизии и смены анодов без остановки электролизера, Хлор из каждой секции выводится отдельно через расположенные в крышках штуцеры 3 с вентилями 4 и собирается в общий код. лектор 5. Рассол, подаваемый в ванну через штуцер б, выводят с противоположной стороны через кислый карман 7 и анолитный штуцер 8. Слабая амальгама подается в электролизер конусным насосом 9 по трубопроводу 10 и выводится через щелочной карман 11 по перетоку 12 в разлагатель 13. Вода в разлагатель вводится через штуцер 14, каустик и водород отводятся через штуцер 15. Питание током отдельных электролитических ячеек осуществляется параллельно.Предлагаемая конструкция позволяет выключать для ремонта и чистки любую секцию ванны, не останавливая всего электролизера; при137895 этом сокращается время, затрачиваемое на ремонт и переборку ванны(так как в начальных секциях, где аноды срабатываются медленнее, ремонт требуется реже), и упрощается их обслуживание, благодаря применению облегченных крышек небольшого размера,Предмет изобретения 7 Ю ехред А. М. Токер Корректор В. Поля Г едактор И, Мосин Г 1 одп. к пеи. 5.Ч 1-6Зак. 5328 Формат бум. 70 Х 108/1 б Тираж 700 ри Комитете по делам изобретений и от при Совете Министров СССР 1 осква, Центр, М. Черкасский пер д, 2/6И ия ЦБТИ Комитета по делам изобретений и открытийСовете Министров СССР, Москва, Петровка, 14 пог Горизонтальный электролизер для получения хлора и каустика с ртутным катодом, о т л и ч а ю щ и й с я, тем, что, с целью создания возможности производить частичную ревизию внутренних частей электролизера без его остановки, полость электролизера разделяют на ряд секций поперечными перегородками, нижняя кромка которых погружена в электролит, герметично соединенными с боковыми стенками и крышкой, образующими электролитный затвор против проникновения газа из секции в секцию,
СмотретьЗаявка
675439, 02.08.1960
Волков Г. И, Корчев М. А, Позняков П. Ф, Приходченко В. Г, Пустовит В. Т, Щербак С. К
МПК / Метки
Метки: горизонтальный, катодом, каустика, ртутным, хлора, электролизер
Опубликовано: 01.01.1961
