Способ включения проволочных тензодатчиков в мостовую измерительную цепь
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 136084
Автор: Цибер
Текст

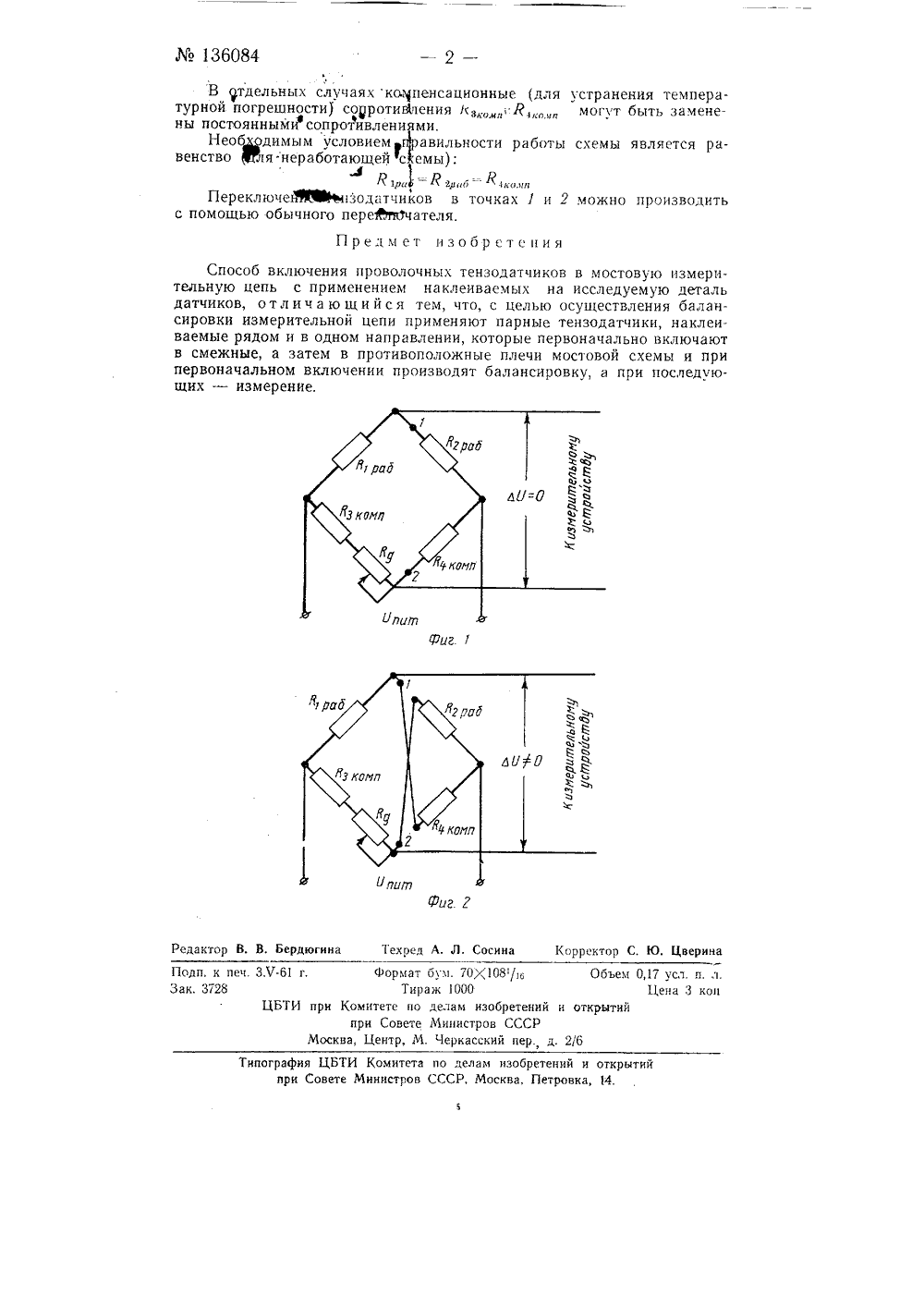

Класс 42 К 45 в САНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ Под ая групга .Ч 172 ер А. Л ПОСОБ ВКЛЮЧЕНИЯ ПРОВ В МОСТОВУЮ ИЗМЕЛОЧНЫХ ТЕНЗ ИТЕЛЬНУЮ ЦЕ ЧИКОВ Заявлено 13 июня 1960 г. ва Ле 669984/25 в Комитет по делам иаобретен и открытий при Совете Министров СССР,),жение неб емы иям детали. Известные способы включения проволочных тензодатчиков в мосто. вую измерительную цепь не позволяют производить балансировку измеритсльной цепи во время работы машины.В то же время в отдельных случаях требуется выполнить измерения и запись деформаций и напряжений в материале деталей работающих машин (в динамическом режиме) в условиях, когда невозможно остановить машину или установку.Предложенный способ включения проволочных тензодатчиков в мостовую измерительную цепь свободен от этого недостатка: он обеспечн вает возможность балансировки измерительной цепи во время работы машин и установок.Сущность способа заключается в применении двух рабочих тензодатчиков, наклеиваемых на деталь рядом и в одном направлении, которые вначале включают в смежные, а затем в противоположные плечи мостовой схемы и при первоначальном вкл 1 очении производят балансировку, а при последующих - измерение.На фиг. 1 показана принципиальная схема включения тензодатчиков в смежные; на фиг, 2 - в противоположные плечи мостовой схемы.Два рабочих тензодатчика Р,раб,Реоб наклеиваются на поверхность исследуемой детали рядом и в одном направлении. Первоначально рабочие тензодатчики вклкчаются в смежные плечи моста (фиг, 1), и при гаком соединении с помощью регулировочного сопротивления Й производится балансировка мостовой схемы. Равенство схемы определяется равенством произведений противоположных плеч моста, т, с.:(1 раб -1) аколп Я яраб1)(1 влоли 1 д)При таком включении рабочих тензодатчиков сохраняется равновесие мостовой схемы в динамическом режиме работы деталей машин.После установки нуля в точках 1 и 2 производится переключение рабочих тензодатчиков в противоположные плечи мостовой схемы 1 фиг. 2) и осуществляется измерение.В этом случае имеет место следующее соотношени(1 раб + 1 ) (1 йраб -- 1) лкомп("ъколтблагодаря которому на выходе сх появляется напря алане Л 11, пропорциональное деформац и напряжениям в136084 В отдельных случаях колупенсационные (для устранения температурной погрешности) соцротивЬения й.гРмогут быть заменены постояннымифсопротивлени ми. Необ,видимым условиемвенство фея неработающей фсавильности работы схемы является раемы):Ь 2 око 4 козсд ФПереключеМЮмзодатчиков в тоах 1 и 2 моо производить с помощью обычного перейгнчателя,Предмет изобретения Раг. 1 Техред А. Л. Сосина Корректор С. Ю. Цверина Редактор В. В. Бердюгина Формат бум. 70 К 108/1 в Тираж 1000 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер. д. 2/6Подп, к пея. З,ЧгЗак, 3728 Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.Способ включения проволочных тензодатчиков в мостовую измерительную цепь с применением наклеиваемых на исследуемую деталь датчиков, о т л и ч а ю щ и й с я тем, что, с целью осуществления балансировки измерительной цепи применяют парные тензодатчики, наклеиваемые рядом и в одном направлении, которые первоначально включают в смежные, а затем в противоположные плечи мостовой схемы и при первоначальном включении производят балансировку, а при последующих - измерение.
СмотретьЗаявка
669984, 13.06.1960
Цибер А. Л
МПК / Метки
Метки: включения, измерительную, мостовую, проволочных, тензодатчиков, цепь
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/2-136084-sposob-vklyucheniya-provolochnykh-tenzodatchikov-v-mostovuyu-izmeritelnuyu-cep.html" target="_blank" rel="follow" title="База патентов СССР">Способ включения проволочных тензодатчиков в мостовую измерительную цепь</a>
