Способ фокусирования системы по максимуму контраста изображения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1323996
Автор: Лапидес

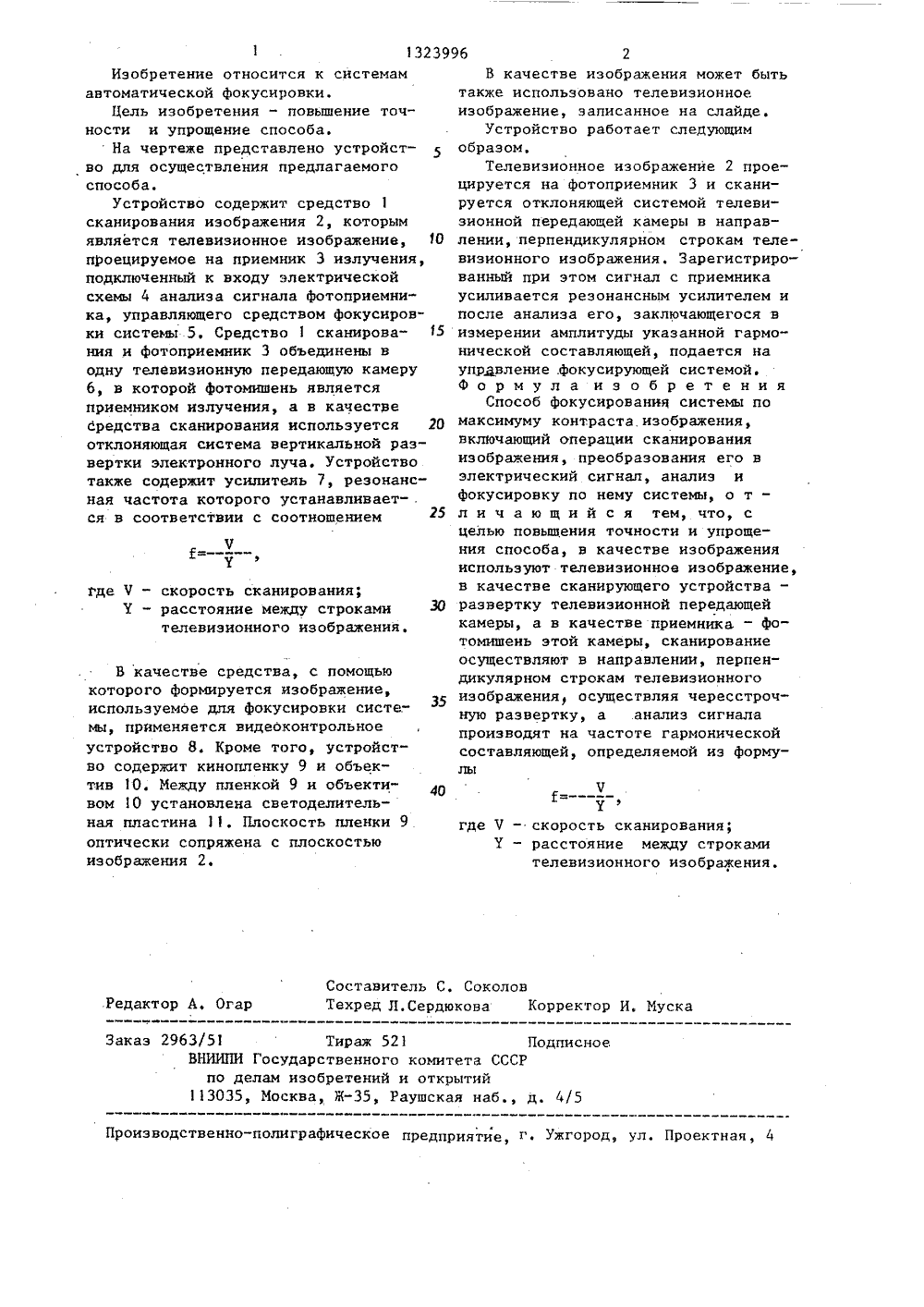

Текст
(19) (11) 27/40 1 4 С ОПИСАНИЕ ИЗОБРЕТН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ и упростить роецируюте 2 на фотго отклоня ои передаюярно строкяя чересал с фото 68,которого исвизионной каамплитуды ляющей постуирующей сисПО (5 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Заявка ФРГ Р 28068кл. С 02 В 7/11, 1978. СПОСОБ ФОКУСИРОВАНИЯ СИСТЕМЫ МАКСИМУМУ КОНТРАСТА ИЗОБРАЖЕНИЯ Изобретение относится к систеавтоматической фокусировки и поз воляет повысить точностфокусирование системы,телевизионное изображенприемник 3 и сканируютщей системой телевизионнщей камеры 6 перпендикуизображения 2, осуществстрочную развертку. Сигприемника 3, в качествепользуют фотомишень телмеры 6, после измеренияего гармонической состапает на управление фокутемой 5. 1 ил,13239 25 где 7 - скорость сканирования; У - расстояние между строками телевизионного изображения. В качестве средства, с помощью которого формируется изображение, используемое для фокусировки систе. - мы, применяется видеоконтрольное устройство 8. Кроме того, устройство содержит кинопленку 9 и объектив 10. Между пленкой 9 н объективом 10 установлена светоделительная пластина 11, Плоскость пленки 9 35 7Угде 7 - скорость сканирования;У - расстояние между строкамителевизионного изображения. оптически сопряжена с плоскостьюиэображения 2. Составитель С. СоколовТехред Л.Сердюкова Корректор И. Муска Редактор А. Огар Заказ 2963/51 Тираж 521 Подписное,ВНИИПИ Государственнога комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская наб., д. 4/5Производственно-полиграфическое предприятие г, Ужгород, ул. Проектная,Изобретение относится к системам автоматической фокусировки.Цель изобретения - повышение точности и упрощение способа.На чертеже представлено устройство для осуществления предлагаемого способа.Устройство содержит средство 1 сканирования иэображения 2, которым является телевизионное изображение, Ю проецируемое на приемник 3 излучения, подключенный к входу электрической схемы 4 анализа сигнала фотоприемника, управляющего средством фокусировки системы 5. Средство 1 сканирова ния и фотоприемник 3 объединены в одну телевизионную передающую камеру 6, в которой фотомишень является приемником излучения, а в качестве средства сканирования используется 20 отклоняющая система вертикальной развертки электронного луча. Устройство также содержит усилитель 7, резонансная частота которого устанавливает- . ся в соответствии с соотношением 96 2В качестве изображения может бытьтакже использовано телевизионноеизображение, записанное на слайде.Устройство работает следующимобразом,Телевизионное иэображение 2 проецируется на фотоприемник 3 и сканируется отклоняющей системой телевизионной передающей камеры в направлении, перпендикулярном строкам телевизионного иэображения. Зарегистрированный при этом сигнал с приемникаусиливается резонансным усилителем ипосле анализа его, заключающегося визмерении амплитуды указанной гармонической составляющей, подается наудравление .фокусирующей системой.Формула и з обретенияСпособ фокусирования системы помаксимуму контраста изображения,включающий операции сканированияизображения, преобразования его вэлектрический сигнал, анализ ифокусировку по нему системы, о т -л и ч а ю щ и й с я тем, что, сцелью повышения точности и упрощения способа, в качестве изображенияиспользуют телевизионное изображение,в качестве сканирующего устройства -развертку телевизионной передающейкамеры, а в качестве приемника - фотомишень этой камеры, сканированиеосуществляют в направлении, перпендикулярном строкам телевизионногоиэображения, осуществляя чересстрочную развертку, а анализ сигналапроизводят на частоте гармоническойсоставляющей, определяемой иэ формулы
СмотретьЗаявка
3916014, 08.05.1985
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ КИНОФОТОИНСТИТУТ
ЛАПИДЕС АНДРЕЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: G02B 27/40
Метки: изображения, контраста, максимуму, системы, фокусирования
Опубликовано: 15.07.1987
Код ссылки
<a href="https://patents.su/2-1323996-sposob-fokusirovaniya-sistemy-po-maksimumu-kontrasta-izobrazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ фокусирования системы по максимуму контраста изображения</a>
